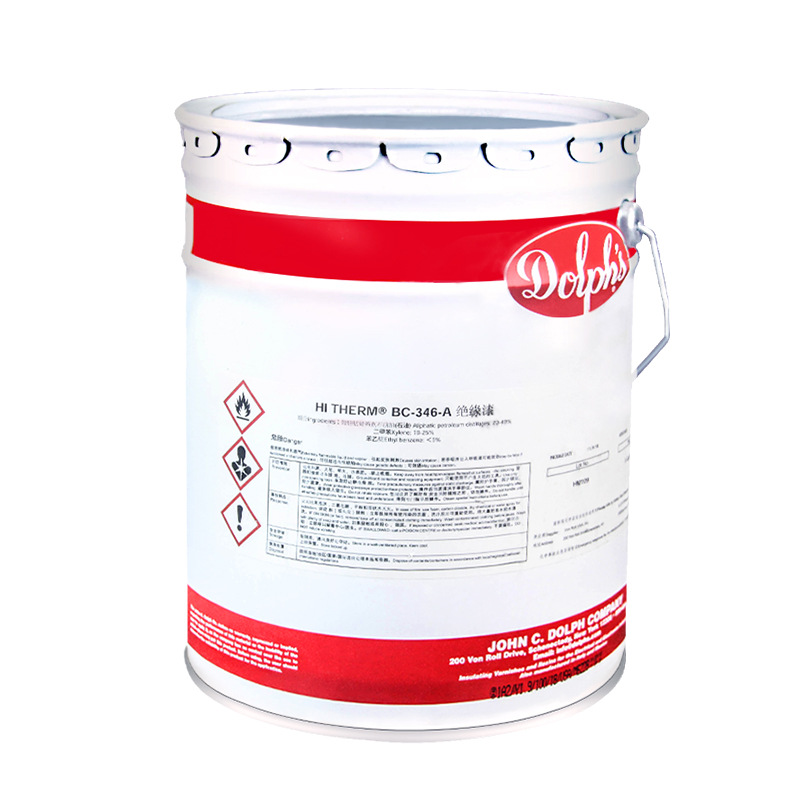

HI-THERM BC-346A CLEAR BAKING VARNISH
HI-THERM BC-346A 是一款改性聚酯類的烘烤絕緣漆，適合于電機繞組的沉浸工藝；與傳統的瓷漆，特別是酰胺酰亞胺類漆包線漆具有優異的相容性。這款漆具有如下幾個特征：
- UL 認證(文件號OBOR2.E317427 和OBJS2.E317429)
-軍方認可(MIL-V-1137A，M 型，C/B 級，和MIL-I-24092，M 型，180 級)
- MIL-I-24092, type M, class 180
- 優異的粘結性能
- 優異的柔韌性
- 使用方便
- 在漆罐內非常穩定
|
定子 |
低速電機 |
變壓器 |
|
繞組 |
線圈 |
|
特性
|
物理性能 |
|
|
顏色 |
清澈琥珀色 |
|
密度@ 25°C |
0.970 ± 0.050 g/ml |
|
粘度，Ford Cup n.4 @ 25°C |
46 - 58” |
|
粘度，ISO Cup n. 5 @ 25°C |
60 - 80’’ |
|
粘度，Brookfield @ 25°C |
150 – 320 mPas |
|
固含量 |
46.5 ± 50.5 % |
|
漆膜厚度，D.F.T. (ASTM D-115-55,雙面漆膜) |
25 - 50 μm |
|
烘烤時間@ 150°C (銅片上) |
30’ |
|
烘烤時間, @ 150°C (20 g樣品放在鋁盤中) |
65’ |
|
銅上腐蝕性 |
無 |
|
電氣性能 |
|
|
介電強度@ 25°C，ASTM D-115 (25 μm的干膜上) |
>4000 V olts |
|
介電強度@ 25°C, ASTM D-115 (25 μm，24h浸水后) |
>2900 V |
|
CTI ( IEC 60112) |
600 M |
|
耐熱/絕緣等級according to UL 1446 |
||
|
電磁線種類 |
雙絞線 |
螺旋線圈 |
|
MW 16-C |
240°C |
200°C |
|
MW 24-C |
155°C |
180°C |
|
MW 28-C |
155°C |
130°C |
|
MW 30-C |
180°C |
180°C |
|
MW 35-C |
200°C |
200°C |
|
Curved electrode /彎曲電極 |
180°C |
|
應用指導
HI-THERM BC-346A適合普通沉浸和真空沉浸，可根據需要使用DOLPH’S T-200 稀釋劑來調節粘度。
4. 瀝干15-30 秒(如果想要增加漆膜的厚度，可以適當減少瀝漆時間).
5. 將工件放入到烘箱中按照下面的提供的幾種工藝中的一種進行烘烤:
|
3 - 5 h. at 135°C |
2 - 4 h. at 150°C |
1 - 2 h. at 165°C |
(烘烤時間必須在達到烘烤溫度后開始計算)
對于特殊應用請及時聯系我們
與電磁線上漆包線漆的相容性
HI-THERM BC-346A 和以下電磁線上漆包線相容：
|
酰胺酰亞胺 |
聚酰胺 |
聚氨酯–聚酰胺 |
|
聚乙烯醇縮甲醛 |
聚氨酯 |
環氧 |
|
聚乙烯醇縮甲醛-聚酰胺 |
聚酰亞胺 |
織物 |
|
聚酯酰亞胺 |
聚酯 |
|
