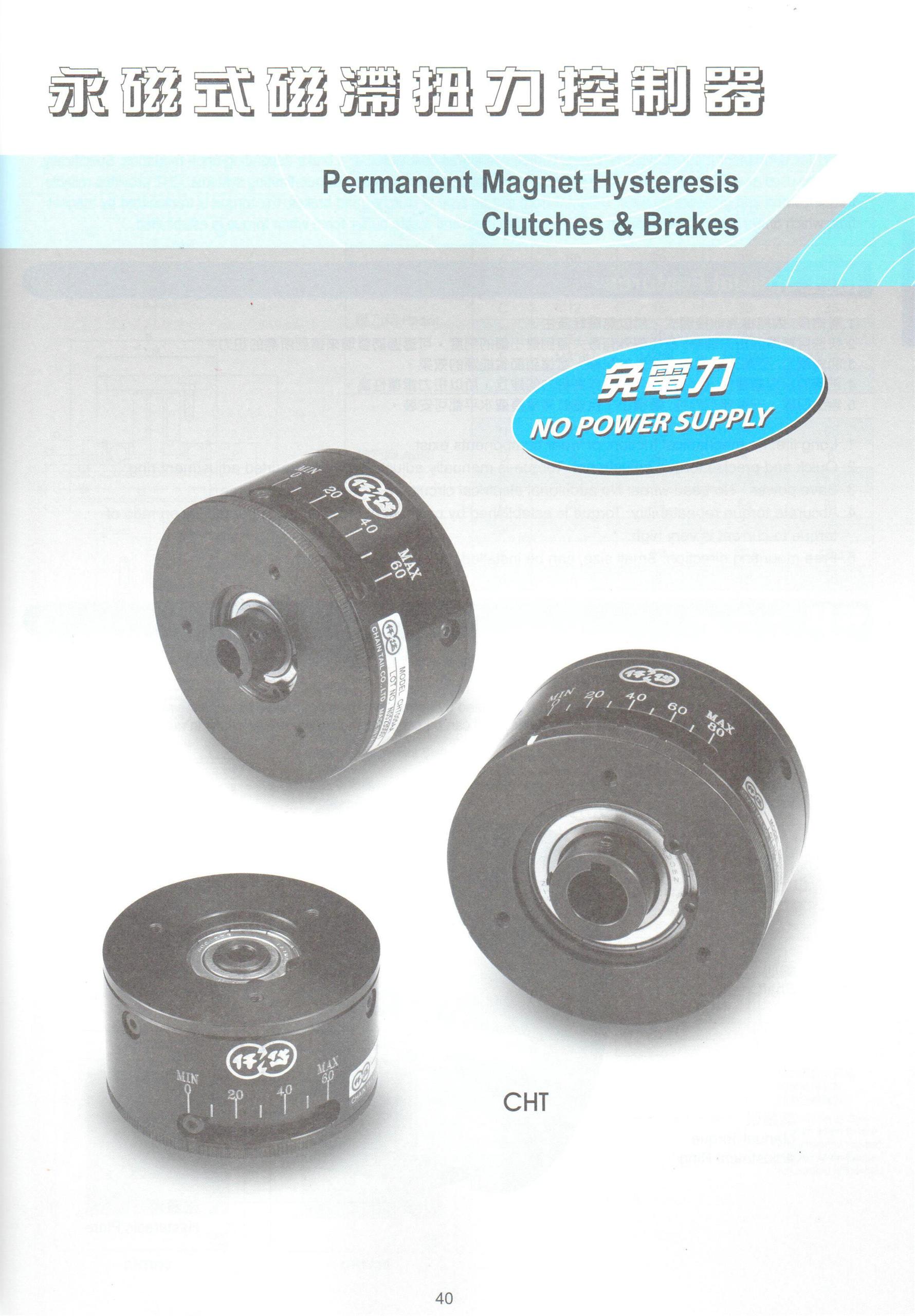

永磁式磁滯扭力控制器
仟岱公司所制作的永磁式磁滯扭力控制器有高可靠度的扭力控制功能以及不會磨損的特性。相對于摩擦聲，此種控制器的扭力是經由磁力作為傳輸，它可以對一連串驅動的元件提供優越的過載保護，或在扭力建立時，產生一種緩沖的力量。典型應用在繞線機、旋蓋機及扭力限制的機構上。
CHT永磁式磁滯扭力控制器特性
1.壽命長：因結構為非接觸少，所以無磨耗產生；
2.快速且精準的扭力調整：在托架外有最大值到最小值的刻度，可透過調整環來達到所需的扭力；
3.節省電力：不需要外部電源及額外的配線，可達到節省能源的效果；
4.正確的扭力重復性：因使用永久磁鐵作為扭力的建立，所以扭力重復性高；
5.無出口線、安裝無方向性：體積小，且安裝時垂直或水平都可安裝。
CHT永磁式磁滯扭力控制器結構
將永久磁鐵固定在兩個基板上，軸心固定在磁滯板，籍著兩個基板上的磁鐵以及磁滯板產生的相對阻力來獎勵扭力，并且利用磁鐵角度的變化作為輸出扭力的控制。
CHT永磁式磁滯扭力控制器型號
CHT2S5AA/CHT005AA/CHT010AA/CHT030AA
CHT永磁式磁滯扭力控制器附件：
一、如何選配 HOW TO SELECT
1、張力選擇選配
1-1 選定時要考慮下述3點，3點可由下述方式計算出來
a、扭力T=F*（D/2）...（Nm)
b、回轉速度N=V/（π*D）...（r/min)
c、滑動功率P=0.105*T*Nr...（W）
F：張力（N） V：線速(m/min) D:滾筒直徑（m）
Nr：磁滯式離合器/剎車器打滑回轉速度（r/min)Slip speed（離合器為入力軸和出力軸的回轉速度打滑差；剎車器為入力周回轉速度）
1-2 磁滯式離合器及剎車器的規格選定流程如下：
使用條件確認（線速、張力、捲徑...等）→最大滑差功率計算（算出滑動功率）→卷軸扭力計算（算出扭力）→捲軸轉速計算（算出扭力）→扭力選定確認（離合/剎車扭力選定）→轉速選定確認→滑動功率選用確認→完成選定（離合/剎車轉速選定（離合/剎車滑動功率選定暫選機種及冷卻方式變更）允許儲值連續滑動功率以下）
2、選配要點
2-1 扭力：計算扭力的最大值和最小值，確認是否可在控制范圍內，磁滯式離合/剎車扭力控制范圍為本身的空轉扭力到額定扭力的范圍，請盡量接近額定扭力的范圍使用其控制性較佳，并建議在扭力范圍3~100%內使用。
2-2 回轉速度：磁滯式離合/剎車的最高轉速需在容許轉速以下。
2-3 滑動功率：在張力控制上為了連續打滑狀態使用，因打滑造成的磁滯式離合/剎車本體溫度上升，所以運轉時的滑動功率必須在使用機型的容許滑動功率以下。
3、選配計算方式
以下列的軟片卷取機作為剎車器的卷出側，說明要如何選用磁滯式剎車器
范例一：已知 線速V=200m/min固定，張力F=2.0N固定，卷出筒徑D=500mm
a、扭力：張力100N時卷出開始及最終的剎車扭力以T表示
T=(D/2)*F=｛（500*10^-3）/2｝*2=0.5Nm
b、回轉速度：線速度200m/min時卷出開始和最終的剎車滑動轉速以N表示
N=V/(π*D1)=200/（π*500*10^-3）=128r/min
c、滑動功率：P=0.105*T*Nr=0.0167*F*V=0.0167*2*200=6.68W
d、選定：從扭力（T）、滑動功率（P）可選定CHB010AA，扭力使用范圍 CHB010AA之50%，所以可選定此型。
