THK系列產品優秀供應商、青島萬興精密機械有限公司致力于THK系列產品推廣銷售
工作、憑借豐富的現貨庫存與快捷的供貨能力、深受廠家支持與客戶信賴，靈活企業
運營體系、快速的配貨能力、先進的網絡共享資源、高效熱情富有責任心的員工團隊
使我們始終保持優秀供應商前列。
進口直線導軌,THK直線導軌，THK直線滑軌，THK直線滑塊，THK直線軸承，THK直線滑
塊,THK一級代理商，中國THK總代理，THK交叉滾子導軌， THK精密導軌,THK交叉滾子
軸承，THK微型導軌，THK導軌型號，THK滑塊尺寸，現貨供應THK導軌 滑塊 軸承
等….
THK HSR產品系列；采用公認的國際標準的全鋼球四方向等負荷型、可在各種安裝姿
勢下使用、主要用途；機械加工中心、NC車床、龍門銑、電火花加工機軸、立體停車
場等。

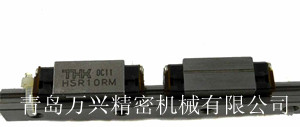

HSR公稱型號；公稱型號；HSR8RM HSR10RM HSR12RM HSR15、HSR20、HSR25、HSR30、HSR35、HSR45、HSR55、HSR65、HSR85 HK HSR產品系列；
HSR-A型；在LM滑塊的法蘭部加工了螺安裝孔其型號如下
標 準 型；HSR15A、HSR20A、HSR25A、HSR30A、HSR35A、HSR45A、HSR55A、HSR65A、HSR85A、
加 長 型；HSR15LA、HSR20LA、HSR25LA、HSR30LA、HSR35LA、HSR45LA、HSR55LA、HSR65LA、HSR85LA、
不銹鋼型；HSR15AM、HSR20AM、HSR25AM、HSR30AM、HSR35AM、
不銹鋼加長型；HSR15LAM、HSR20LAM、HSR25LAM、HSR30LAM、HSR35LAM、
HSR-B型；在LM滑塊的法蘭部加工了通孔安裝孔、可用于工作臺無法加工裝配螺栓孔
的情況其型號如下、
標 準 型；HSR15B、HSR20B、HSR25B、HSR30B、HSR35B、HSR45B、HSR55B、HSR65B、HSR85B、
加 長 型；HSR15LB、HSR20LB、HSR25LB、HSR30LB、HSR35LB、HSR45LB、HSR55LB、HSR65LB、HSR85LB、
不銹鋼型；HSR15BM、HSR20BM、HSR25BM、HSR30BM、HSR35BM、
不銹鋼加長型；HSR15LBM、HSR20LBM、HSR25LBM、HSR30LBM、HSR35LBM、
HSR-R型；LM滑塊的寬度（W)小、加工了螺紋加工孔、此型號最適用于緊湊結構設計、
標 準 型；HSR15R、HSR20R、HSR25R、HSR30R、HSR35R、HSR45R、HSR55R、HSR65R、HSR85R、
加 長 型；HSR20LR、HSR25LR、HSR30LR、HSR35LR、HSR45LR、HSR55LR、HSR65LR、HSR85LR、
不銹鋼型；HSR8RM、HSR10RM、HSR12RM、HSR15RM、HSR20RM、HSR25RM、HSR30RM、HSR35RM、
不銹鋼加長型；HSR20LRM、HSR25LRM、HSR30LRM、HSR35LRM、
HSR-YR型；當使用2個相互面對的LM導軌單元時、過去的型號在加工桌面時要耗費較
多的時間、并且難以達到要求的精度而且間隙調整困難、但由于HSR-YR型在LM滑塊的
側面具有螺紋孔、因此簡化了結構、并且顯著地減少了工時、提高了加工精度。其型
號如下；
標 準 型；HSR-YR型；LM滑塊的寬度（W)小、加工了螺紋加工孔、此型號最適用于緊湊結構設計、
標 準 型；HSR15YR、HSR20YR、HSR25YR、HSR30YR、HSR35YR、HSR45YR、HSR55YR、HSR65YR、HSR85YR、
加 長 型；HSR20LYR、HSR25LYR、HSR30LYR、HSR35LYR、HSR45LYR、HSR55LYR、HSR65LYR、HSR85LYR、
不銹鋼型；HSR8YRM、HSR10YRM、HSR12YRM、HSR15YRM、HSR20YRM、HSR25YRM、HSR30YRM、HSR35YRM、
不銹鋼加長型；HSR20LRM、HSR25LRM、HSR30LRM、HSR35LRM、
不銹鋼型；HSR15YRM、HSR20YRM、HSR25YRM、HSR30YRM、HSR35YRM、
HSR-CA型；6螺栓型、LM滑塊上有6個螺紋裝孔、其型號如下；
標 準 型；HSR20CA、HSR25CA、HSR30CA、HSR35CA、HSR45CA、HSR55CA、HSR65CA、HSR85CA、
不銹鋼型；HSR20CAM、HSR25CAM、HSR30CAM、HSR35CAM、
HSR-CB型；6螺栓型、LM滑塊上有6個通孔安裝孔、可用于工作臺上無法鉆裝配螺栓孔的情況、其型號如下；
標 準 型；HSR20CB、HSR25CB、HSR30CB、HSR35CB、HSR45CB、HSR55CB、HSR65CB、HSR85CB、
不銹鋼型；HSR20CBM、HSR25CBM、HSR30CBM、HSR35CBM、
HSR-HA型；具有與HSR-CA型相同的橫截面形狀、加長了LM滑塊的全長（L）、增加了
額定負荷能力其型號如下；
標 準 型；HSR20HA、HSR25HA、HSR30HA、HSR35HA、HSR45HA、HSR55HA、HSR65HA、HSR85HA、
不銹鋼型；HSR20HAM、HSR25HAM、HSR30HAM、HSR35HAM、
HSR-HB型；具有與HSR-CB型相同的橫截面形狀、加長了LM滑塊的全長（L）、增加了額定負荷能力其型號如下；
標 準 型；HSR20HB、HSR25HB、HSR30HB、HSR35HB、HSR45HB、HSR55HB、HSR65HB、HSR85HB、
更多詳細內容請登陸我公司網站；http://qdwxjmjx.cn.alibaba.com/
電話；13012551950 QQ;1025772578
THK SHS產品系列；鋼球沿著LM軌道和LM滑塊上經過精密加工的4列滾動面滾動、通過
組裝在鋼球間隔保持器和LM滑塊上的端蓋板、使鋼球列循環運動、維持較低的摩擦系
數、大大降低了運轉時的噪音、延長了使用壽命。
SHS 基本型號；SHS15、SHS20、SHS25、SHS30、SHS35、SHS45、SHS55、SHS65、
SHS-C型；LM滑塊的法蘭部實施了螺紋孔加工、可以從上下任何方向安裝、可用于平臺上無法開設安裝用通孔的情況、其型號如下；
標準型；SHS15C、SHS20C、SHS25C、SHS30C、SHS35C、SHS45C、SHS55C、SHS65C、
加長型；SHS15LC、SHS20LC、SHS25LC、SHS30LC、SHS35LC、SHS45LC、SHS55LC、SHS65LC、
SHS-V型；減小了LM滑塊的寬度（W)實施了螺紋孔加工的型號、可用于平臺寬度空間
較小的部位其型號如下；
標準型；SHS15V、SHS20V、SHS25V、SHS30V、SHS35V、SHS45V、SHS55V、SHS65LV、
加長型；SHS15LLV、SHS20LV、SHS25LV、SHS30LV、SHS35LV、SHS45LV、SHS55LV、SHS65LLV、
SHS-YR型；減小了LM滑塊的寬度（W）安裝部實施了螺紋孔加工、繼承了全鋼球LM滾動導軌副HSR-R型的高度尺寸的型號
標準型；SHS15R、SHS20R、SHS25R、SHS30R、SHS35R、SHS45R、SHS55R、
加長型；SHS15LR、SHS20LR、SHS25LR、SHS30LR、SHS35LR、SHS45LR、SHS55LR、
THK SSR產品系列；小型徑向型、安裝高度較低、外型尺寸小、徑向載荷能力很強、
最適合于直線導向系統、由于采用了鋼球保持器、消除了鋼球之間的相互摩擦、并增
加了潤滑脂的儲存空間從而具有低噪音、優異的高速運行性能、使用壽命長、長期免
維護、其型號如下；
SSR15XWY、SSR15XWMY、SSR20XW、SSR20XWM、SSR25XWY、SSR25XWMY、SSR30XW、SSR30XWM、SSR35XW
SSR15XVY、SSR15XVMY、SSR20XV、SSR20XVM、SSR25XVY、SSR25XVMY
SSR15XTBY、SSR20XTB、SSR25XTBY
更多詳細內容請登陸我公司網站；http://qdwxjmjx.cn.alibaba.com/
電話；13012551950 QQ;1025772578
THK; SNR/SNS系列由于鋼球有鋼球保持器來保持、采用循環結構、因此鋼球之間不存
在相互摩擦、有著使用壽命長、長期免保養、優異的高速運動性能、和超重載荷、高
剛性、高減衰性等
SNR25R、SNR25LR、SNR30R、SNR30LR、SNR35R、SNR35LR、SNR45R、SNR45LR、SNR55R、SNR55LR、SNR65R、SNR65LR
SNS25R、SNS25LR、SNS30R、SNS30LR、SNS35R、SNS35LR、SNS45R、SNS45LR、SNS55R、SNS55LR、SNS65R、SNS65LR
SNR25C、SNR25LC、SNR30C、SNR30LC、SNR35C、SNR35LC、SNR45C、SNR45LC、SNR55C、SNR55LC、SNR65C、SNR65LC、
SNS25C、SNS25LC、SNS30C、SNS30LC、SNS35C、SNS35LC、SNS45C、SNS45LC、SNS55C、SNS55LC、SNS65C、SNS65LC、
THK; SRG/SRN系列采用滾柱間隔保持器、可獲得低摩擦的平滑的動作、可實現長期免維護的超超高剛性的滾柱導軌。
SRG15A、SRG15LA、SRG20A、SRG20LA .SRG25C、SRG25LC、SRG30C、SRG30LC、SRG35C、SRG35LC、SRG45C、SRG45LC、SRG55C、SRG55LC、SRG25R、SRG25LR、 SRG30R、SRG30LR、SRG35R、SRG35LR、SRG45R、SRG45LR、SRG55R、SRG55LR、SRG15V、SRG20V 、SRG20LV、SRG65LV、
SRN35C、SRN35LC、 SRN45C、SRN45LC、 SRN55C、SRN55LC、SRN65LC、
SRN35R、SRN35LR、SRN45R、SRN45LR、SRN55R、SRN55LR、SRN65LR
THK;HRWCA /CAM由于有效鋼球數量多，所以此型號在所有方向都具有高剛性。軌道幅
度寬，單軸即可承受足夠的力矩。另外，軌道的斷面二次矩大，因此側向的剛性也
高。從而不需要如側面支撐的加固件。
THK;HRW17CA HRW21CA HRW27CA HRW35CA HRW50CA HRW60CA
THK;HRW17CAM HRW21CAM HRW27CAM HRW35CAM HRW50CAM HRW60CAM
THK;HRW12LRM HRW14LRM HRW17CRM HRW21CRM HRW27CRM HRW35CRM
THK;HRW17CR HRW21CR HRW27CR HRW35CR
THK；SHW型 LM軌道采用寬度很大低重心結構，具有優異的Mc扭矩4方向等負荷型直線導軌,SHW裝用球保持器型系列型；
THK;SHW12CA SHW14CA SHW17CA SHW21CA SHW27CA SHW35CA SHW50CA
THK;SHW14CAM SHSW17CAM
THK;SHW121CR SHW27CR SHW35CR SHW50CR
THK;SHW12CRM SHW12HRM SHW14CRM SHW17CRM
THK;RSR型在交叉滾柱導軌以及直線滾動單元的有限行程類型中，保持架最容易出現
為題，而在RSR/RSR-W型中保持架不會偏移，從而實現了高可靠性. 小型的直線運動
系統。特別是RSR-W型增加了有效鋼球數量，加寬了LM軌道幅度，提高了抗力矩的剛
性。因此，與平行使用的一對直線滾柱襯套相比，實現了更小巧的結造.，更那就得
直線運動。
RSR;RSR3M RSR5M RSR7 M RSR9M RSR12VM RSR15VM RSR20VM
RSR;3N RSR5N RSR7N RSR12N RSR15N RSR20N
RSR;3WM RSR5WM RSR7WM RSR9WV RSR12WV RSR14WV RSR15EWV
RSR;3WN RSR5WN RSR7WN RSR9WN RSR12WN RSR15WN
RSR；RSR9WVM RSR12WVM RSR15WVM
RSR-Z型號；
RSR;RSR7ZM RSR9ZM RSR12ZM RSR15ZM
RSR;RSR7WZM RSR9WZM RSR12WZM RSR15WZM
更多詳細內容請登陸我公司網站；http://qdwxjmjx.cn.alibaba.com/
SR型滑塊/導軌型號
THK直線導軌：SRS9WM、SRS12WM、SRS15WM
THK直線導軌：SR15W、SR15WM、SR15V、SR15VM、SR20W、SR20WM、SR20V、SR20VM、
SR25WY、SR25WMY、SR25VY、SR25VMY、SR30W、SR30WM、SR30V、SR30VM、SR35W、
SR35WM、SR35V、SR35VM、SR45W、SR55W、SR70T、SR85T、SR100T、SR120T、SR150T
THK直線導軌：SR15TB、SR15TBM、SR15SB、SR15SBM、SR20TB、SR20TBM、SR20SB、SR20SBM、
SR25TBY、SR25TBMY、SR25SBY、SR25SBMY、SR30TB、SR30TBM、SR30SB、SR30SBM、
SR35TB、SR35TBM、SR35SB、SR35SBM、SR45TB、SR55TB
SRS-M系列：這是SRS型的標準型
SRS-WM系列：這是在標準型的基礎上，加長LM滑塊的總長度并加大寬度，故增加了額定負荷和容許力矩。
SRS-N系列：與SRS-M型相比，加長了LM滑塊全長（L），增大了額定負荷和容許力矩的型號。
SRS-WN系列：與SRS-WM型相比，加長了LM滑塊全長（L），增大了額定負荷和容許力矩的型號。
THK直線導軌SRS
THK直線導軌：SRS5WM、SRS7WM、SRS9WM、SRS12WM、SRS15WM、SRS9WN、SRS12WN、SRS15WN
THKHCR型號介紹；
THK型號大全-R導軌HCR型：
HCR
HCR
HCR
HCR
HCR
HCR
HCR
THK SCR型直線導軌 SCR15 SCR20 SCR25 SCR30 SCR35 SCR45 SCR65 結構與特征滾珠沿著LM軌道和LM滑塊上經過精密加工的4列滾動面滾動；通過組裝在滾珠保持器和LM滑塊上的端蓋板，使滾珠列循環運動。
LM滾柱滾柱塊型號；
THK LM滾柱滾動塊：LRA1547Z、LRA2055Z、LRA2565Z、LRA3275Z、
THK LM滾柱滾動塊：LRB1547Z、LRB2055Z、LRB2565Z、LRB3275Z
THK LM滾柱滾動塊：LRU22.2、LRU25.4、LRU38.1、LRU50.8、LRU76.2
直線滾動單元是一種小巧的輕型限位行程型直線導向裝置，其滑動阻力極低。極小的摩擦系數和很低慣性，使直線滾珠滑軌見長于高速響應性能。
直線滾動單元LSP型 ； LSP1340、LSP1365、LSP1390、LSP2050、LSP2080、LSP20100、LSP25100、LSP25125、LSP25150
直線滾動單元LS型；LS827、LS852、LS877、LS1027、LS1052、LS1077
直線滾動單元LSC型；LSC1015、LSC1515、LSC1530、LSC1550
THK FBW型板式導軌型號；
THK板式導軌FBW-XR 型是一種鋼球外套采用精密沖壓成型, 裝有鋼球的滑座可進行無限直線運動的直線運動系統。通過與板式有限運動導軌結合使用,可以實現輕量、緊湊而輕快的直線運動。最適合于復印機、工具柜、各種電子裝置用柜、自動售貨機、機床的滑動罩殼、現金出納機、幕墻等輕負荷的滑動部。
THK板式導軌的特點：
【高耐腐蝕性】軌道、安裝板、制動器等部件采用奧氏體不銹鋼材料,實現了高耐腐蝕性。
【高剛性】 FBW3590XR,50110XR增加了軌道壁厚,并且與傳統品相比,提高了剛性。
【剛性試驗數據】垂直方向負荷
【低噪音】 FBW2560XR,FBW3590XR,50110XR的滑座部采用新設計,與傳統品要比,實現了5dBA低噪音化。 (FBW3590XR, 速度為
THK FBL型板式導軌型號；
THK板式有限運動導軌FBL系列，FBL27S型，FBL35T型，FBL51H型，THK板式導軌：
單滑動：
行程長度設計為軌道全長約 70%的基本單元型。
型號一覽 ：FBL27S, FBL27S-P14, FBL35S, FBL
雙滑動：
程長度可超過軌道全長的 2 段雙單元型。
型號一覽：
FBL27D, FBL35E-P14, FBL
直線型：
這種滑動型采用安裝簡單的法蘭型，可進行有限直線運動。
型號一覽 ：FBL
鋁合金/單滑動
這是鋁合金系列單滑動型，最適合于重視防銹和外觀的場合。
型號一覽：E15, E20
鋁合金/雙滑動
鋁合金系列的雙滑動型。
型號一覽：D20
網站； http://qdwxjmjx.cn.alibaba.com/ http:///www.wx-thk.com 電話；13012551950 QQ;1025772578
THK產品系列 型號對照 技術支持 現貨查詢 詳情請咨詢 130 1255 1950
