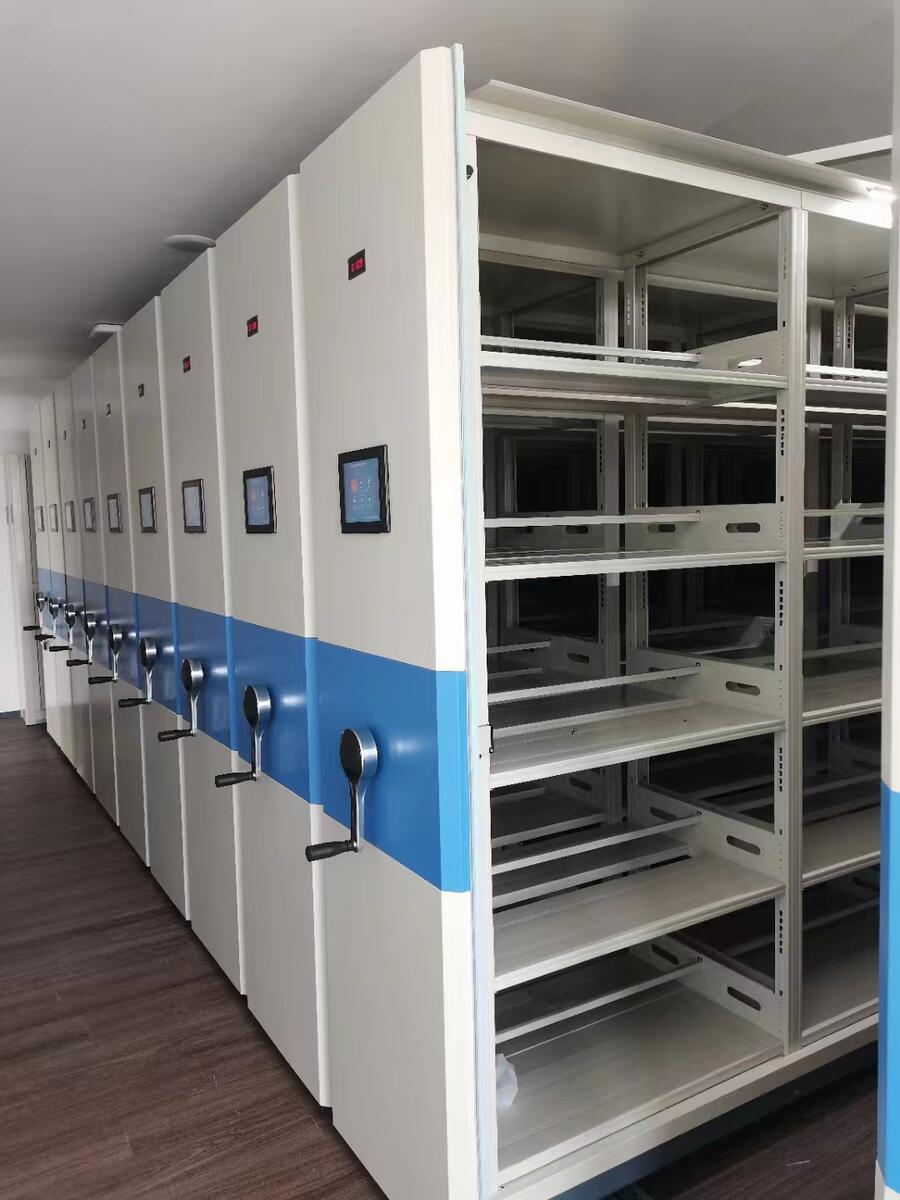

密集柜主要由軌道、底座、立柱（板式）、擱板、掛板、側靠板、背靠板、頂板、防塵板、護板、門板、傳動機構、防傾倒、防震、防塵、防鼠、制動、緩沖、目錄卡及傳動裝置、密封裝置組 成：
（2）架體包括立柱、掛板、擱板、分隔棒、防塵板。
立柱：支撐整個架體的豎立柱子；
掛板：放在擱板與擱板之間，起支撐固定作用；
擱板：存放檔案資料的平面板；
分隔棒：用于分隔雙面存放的資料中間，防止混亂；
防塵板：放在架體的頂部，主要用來防塵。
（3）傳動裝置包括：鏈條、齒輪、手盤、軸承、滾輪、鎖定。
主軸和軸承的直徑為φ20mm，45#鋼五廠優質錳鋼材料GB3882-87，Z390504帶座外球面軸承，短軸管套連接傳動，具有可靠的中心直線度，架體移動平穩、輕便、自然。
（4）底盤：主要用于支撐架體的底座。
（5）密封裝置：防止密集柜合架時因為撞擊產生損傷，同時還可以降低架體開合時撞擊所產生的噪音，起到防撞、防塵、防潮、防噪音、防鼠的作用。
（6）面板：包括內側板、外側板、和門板。
（7）頂板：密集柜架體的頂部，每倉柜頂部配加防塵裝置可防止灰塵落入柜內柜頂及底框的防倒裝置:每組活動單面柜頂都配置防倒裝置。
（8）目錄卡：設在柜體的側板上，用于放置檔案分類信息卡片。
（9）防倒裝置：安置在導軌上面，用來穩固密集柜，防止密集柜傾倒。
1、每標準節組裝后，外廓尺寸（長、寬、高）的極限偏差為±1mm。
2、 每標準節組裝后，側面板與中腰板的對縫處的間隙小于1mm。
3、 軌道安裝后，其平行度的偏差不大于1mm/m，全長不大于1mm；同一截面上的平行度的偏差不大于1mm/m，全長不大于1mm。
4、每兩條軌道的平行度偏差為小于1mm；導軌對接處高低差不大于0.3mm。
5、由段組成的低梁裝配后的直線度不大于0.5mm/m，全長不大于1mm。
6、零件的未注公差尺寸的極限偏差按GB1804中IT13-14。
傳動機構：一般采用機械式全自動脫掛驅動裝置。產品各零件、組合件之間保持互換性。
傳動部件：
① 搖手：采用搖盤型搖把式，手搖處安裝剎車制控，運轉順暢。
② 軸：采用45#鋼，加工精度3.2，經熱處理調質HB220~290。
③ 鏈輪：采用45#鋼，引用GB1244-84（3R齒型）標準，經鍛壓加工成型，回火去應力，加工車、滾齒、插鍵槽、去毛齒、齒部經頻淬火HRC60-62。
④ 軸承：采用204軸承。
⑤ 鏈條：采用12.7節距滾珠鏈條。按GB1135-89厚度按鏈條1/2”國際制成。
⑦ 軌道：采用45#鋼，冷軋方鋼。
⑧ 連接管：采用無縫管。
1、單面擱板上均勻載重40kg，雙面均勻布負載80kg，最大撓度為小于4mm，24h卸載后，擱板沒有裂縫，殘余變形量不大于0.3mm。
2、 標準節（六層雙面擱板）在全負載（每塊單面擱板均布載重40kg）的情況下，架體、立柱沒有明顯變形，架體不會產生傾倒現象。
3、全負載的情況下，各列密集柜在動手操縱下運行自如，沒有阻滯現象。每標準節手動搖力不小于12N。 4、在受全部載荷1/20外力（沿X、Y軸兩個方向的水平外力）的作用反復100次后，取消外力，架體所產生的傾斜不大于總高的1%，支架、立柱沒有明顯的變形。
控制
密集柜控制系統和方法-CN102897463A: 本發明為了解決現有采用主從控制的密集柜控制系統，無法通過一個主控來控制多個密集柜的不足，提供一種密集柜控制系統和方法。本發明本系統采用主系統和多個分系統方式，能夠實現理論上無限控制多個分系統，在系統擴容時為節約最大成本；整個系統可以通過外部計算機實現集中控制，主密集柜上設有上位控制機和下位控制機，可以由一個單片機或2個單片機來實現，整個控制系統分成多個處理模塊，通過掃描觸發信號，一旦有觸發信號發生便由相應的處理模塊程序來完成相應的功能。
工作原理
1、密集柜的移動：密集柜可單列或多列一起在導軌上行走，每列具有手剎制動裝置（自鎖柄）。自鎖柄在OFF位置時，架體不能移動，在ON位置時，架體可移動，每列架體的側面板上有標簽框，移動列底務上有防倒裝置，每個組合箱體的前后各一列裝有總鎖，用于整體的鎖 閉，起到保密作用，導軌的端部安裝限位裝置。
2、檔案資料的存取
① 工件表面的油污、銹斑及氧化層，經化學法清除脫脂后，沒有油脂、浮濁液等污物，其表面被水完全浸濕。
② 酸洗后的工件，沒在目視可見的氧化物、銹斑等腐蝕現象，其表面色澤基本均勻。
② 磷化處理以鋅鈣的磷酸二氫鹽為主要成份溶液，經磷化槽液的配制、調整，按工藝規程要求進行。
③ 磷化后的工件，采用流動水徹底清洗，提高工作表面的清洗質量，同時采用熱的絡酸液作封閉處理。
④ 工件經磷化、水洗后，采用烘干機處理干燥后方可噴塑。
⑤ 經磷化處理后的工件與噴塑時間相隔一航不超過24小時。
① 磷化后工件的顏色為灰色，膜層結晶致密，連續和均勻。
② 膜層厚度一般控制為5毫米。
③ 磷化表面檢驗，采用檢驗溶液，觀察滴液從天蘭色變為淡黃色或淡紅色，并在規定時間不變色。成品入庫入噴塑工序。
密集柜采用優質冷軋鋼板模壓成型，密集柜表面經除油、去銹、磷化等十道工序前處理。國際最新流行色亞光靜電噴粉密集柜，是經高溫塑化而成，防銹蝕性能卓越。 密集柜架體外觀設計精美，線條流暢，使庫房整潔美觀，操作輕便靈活，運行平穩。密集柜采用組合裝配式設計，搬遷和拆裝均不受損。每列架體設有安全限位及防傾倒裝置密集柜，以保障通道內人員安全。密集柜邊架裝有鎖具，用于整體鎖閉。 密集柜架體之間的接觸面均有緩沖和磁密封膠條。頂部有防塵板，底部有防鼠裝置。具有良好的防塵、防鼠、防潮和防火功能。 傳動機構采用精密軸承，傳動靈活平穩。層板層距根據需要可自由調整。
種類優點
隨著技術的發展，密集柜還分為：手動型密集柜，電動型密集柜，電腦智能形密集柜。引電腦智能形密集柜與手動型密集柜、電動型密集柜相比，最大的好處在于：
1.智能型檔案密集架及集成管理系統。由一套管理軟件進行控制管理。實現檔案的條目級管理、檔案實物管理、庫房及密集架內溫濕度的管理控制。
2.無序存放，有序管理，高度智能化。在整個檔案存取的過程中，具有主控電腦與密集架的雙向通訊功能。主控電腦將存/取檔信息發送到每列密集架終端，并每列相關液晶顯示屏一清晰顯示，并發出提示信號，檔案員可根據提示信號擇優進行存取工作；在存/取檔過程中密集架終端將相關信息發送給主控電腦。在檔案存放（還庫）時，當檔案位置變更時，智能系統會自動記錄新的檔案存放位置，使存取簡單有序、方便快捷，提高工作效率，達到高度智能化。
3.溫濕度智能管理模塊。智能系統與設備的智能控制，無需人工記錄溫度濕度，無需人工開、關空調、除濕機。實現自動控制、記錄溫濕度；并自動提示密集架內、外溫度濕度；小空間的溫度濕度達標。
4.每列密集架必須裝有一臺液晶顯示屏，顯示與本列密集相關的信息。
顯示內容：
②本列密集架存/取檔案的存放位置的顯示。
③本列密集架存、取檔成功與否的顯示（伴有聲光提示）。
④密集架內外溫濕度的顯示。
⑤電子標示框－可翻屏顯示本列檔案類。
具備特征
1.左右邊架一般為雙層移動架或門板，門板有鋼質一種。
2.軌道組有三種形式：地面式、斜板地面式和埋入式。埋入式軌道組的予留溝槽面的水平偏差應不大于3mm/m，全長不大于10mm。
3.傳動機構采用精密滾子鏈和調心軸承，傳動靈活平穩，搖力輕便。手把式折疊式，可避免通行障礙。
4.每列架均裝有制動裝置。邊架裝有鎖具，用于整組架鎖閉。
5.底架組為整體式火分段組合式，加工精度高，具有對接互換性，節型范圍寬，便用于運輸安裝等有點。
6.采用架板和有扣勾的掛板和擋桿，組裝后平整、牢固。
7.每列的接觸面均帶有磁性吸力的橡膠密封條緩沖裝置，頂部有防塵板，底部有防鼠裝置，可以防塵、防鼠、防潮、防火等功能。
使用前應嚴格按使用說明書中的配比進行，按要求添加配套的稀釋劑稀釋至施工粘度。各組分調配后，充分攪勻并靜置15分鐘左右時間，以利兩組分間進行先期熟化反應和消除攪拌時產生的氣泡。噴涂或刷涂時應嚴格控制涂膜厚度，過厚的濕涂膜干燥時間長，易吸收空氣中水分使涂膜發白起泡。注意施工時層間間隔時間的控制，過短的層間間隔極易造成涂膜氣泡、皺皮、發白等病態。避免在陰雨季節、空氣濕度高的天氣進行施工。尤其是在濕度高的天氣進行噴涂易造成涂膜發白現象。乳膠涂料多用于涂刷墻體，聚氨酯樹脂涂料多用于涂刷墻裙、密集柜、房門等部位。有的聚氨酯樹脂涂料中含較多的游離TDI，在涂刷揮發過程中，將會導致乳膠涂料泛黃，因此應避免乳膠涂料和聚氨酯樹脂涂料同時施工，建議在聚氨酯樹脂涂料完全干燥后再刷乳膠涂料，可避免泛黃現象。油漆涂刷干燥后的密集柜，不放在太陽直射的窗口或門邊，以免紫外線長期照射、導致漆面干裂粉化。漆好的密集柜、嚴禁用塑料布或報紙長期覆蓋，以免漆膜發粘、失去光澤。密集柜沾有污垢可用抹布蘸少量洗衣粉或洗潔精擦拭，然后用清水、抹布擦干凈。密集柜應避免用利器刻劃，也不要用其它堅硬的東西碰撞。開水杯、熱飯鍋不要直接與涂飾面接觸，應用襯墊，以免燙壞漆膜。密集柜的漆膜損壞處、應及時補漆，以免木材膨脹，造成起泡、脫皮現象。
一般用于：機關、企事業單位、檔案室、樣品室圖書館、辦公室、檔案館、科研部門、醫療部門、電力局等存放各種圖書資料、檔案、財務憑證、貨物規格的文件資料等。
特點：節省空間、儲存量大、美觀整潔、穩固安全、保密性、安全性高。
維護保養
1、密集架行走機構為鏈條傳動，當架體使用一段時間后，可打開最下層層板，給鏈輪及軸承加注潤滑油。
2、安裝密集架的庫房應干燥通風。
3、架體表面不允許陽光長時間照射。
4、應保持導軌溝槽清潔干凈、無雜物堵塞。
5、噴塑表面嚴禁用汽油、高度酒精、松香水、香蕉水擦洗，這樣會使噴塑表面失去光澤和褪色。
移動密集架主要用于檔案資料、證券憑證等的存放，具保密封閉、空間利用率高、存取方便等優點。
密集架的用途已不僅僅局限于檔案資料的儲存。更多的適用于銀行、大型商場，學校，企業單位資料室、樣品室等存放圖書資料、檔案資料、 檔案財務憑證、貨物的新型儲物設備。與傳統式書架、貨架、檔案柜相比，現在密集架更適用于現在都市高效率的辦公環境。
密集架可單列或多列一起在導軌上行走。
2、檔案的存取
順時針或逆時針方向搖動手柄，活動架將在軌道上平穩行走，檔相鄰二架體距離移至一定位置時（有足夠 位置存取資料），順時針轉動兩列架體的自鎖柄至OFF位置，此時再搖動手柄，二架體不能再移動，然后進入架體間存取資料（如轉動自鎖柄時不能鎖定架 體，可稍稍轉動手輪至能拉動自鎖柄，不能強行鎖定，以免給自鎖柄扳斷或損壞自鎖裝置）。
逆時針方向轉動自鎖柄到ON位置，架體自鎖被解除。搖動手柄架體可行走。當所有架體與固定列緊靠 在一起不能再移動時，轉動邊列的自鎖柄使邊列自鎖，然后順時針方向轉動總鎖，則將所有密集架鎖 定。
4、層高的調整：
密集架每層按標準高度配置。當需調整層高時先取下層板，將層板二側支承板往上移，使之與立柱脫鉤，再向上或向下移至所需高度，插入立柱孔中與立柱掛上，然后放上層板即可。
1、當人進入相鄰二架體前，必須先用自鎖柄鎖定二 架體，以防架體意外移動而擠傷工作人員。
2、每節貯存物品重量不大于600kg，物體在雙面架體 內雙面均勻存放為宜，以保持架體載重均勻，受 力平衡。
3、密集架僅作物體存放之用，不可將架體和層板當作扶梯攀登，避免架體單面承重不均勻而造成人身傷害。
