太原實驗室特氣管道安裝
從目前已有的電動汽車整車產品的檢測過程來看，大部分車型都是經過多次整改才能夠達到國標的相關規定。鑒于電磁兼容問題的重要性，基于電磁騷擾耦合和傳播的一般機制，本文給出了電動汽車用電機驅動系統的電磁兼容分析及解決方案，并給出了電磁兼容的測試結果。1車用電機驅動系統電磁騷擾分析車用電機驅動系統的電機控制器由主回路、控制電路、機箱、散熱器、電纜等幾部分組成。其中主回路的主要部件為功率模塊，如IPM或IGBT等，是控制器的主要騷擾源，而平行雙線組成環路的電感。
實驗室供氣方式是采用將氣瓶安置在儀器設備的旁邊，危險氣體的氣瓶放置在氣瓶柜內。排氣采用直接排放到實驗室或是通過簡易的管道排放到窗外。在實驗室的發展過程中，隨著實驗室儀器設備的增加，實驗室內經常是密布著各種各樣的管道和氣瓶。這樣處理既造成了非常大的安全隱患，也不美觀。
實驗室的很多設備的運行都需要各種各樣的氣體供應，同時也會產生廢氣。如何既安全又方便地解決供排氣問題，也是一直以來困擾實驗室工作人員的問題之一。
正確的實驗室供排氣的解決方案是把實驗室的供排氣看作一個系統。這個系統要考慮到安全性、便利性、日常實驗室的管理、氣瓶的更換等問題，同時要重點考慮實驗室今后的發展，對于特殊氣體還要考慮特殊的技術解決方案。
（一）設計標準
1、《工業金屬管道設計規范》［GB50316-2000（2008版）］；
2、《工業金屬管道工程施工及驗收規范》（GB50235-1997）；
3、《現場設備、工業管道焊接工程施工及驗收規范》（GB50236-1998）；
4、《乙炔站設計規范》（GB50031-1991）；
5、《氫氧站設計規范》（GB50177-2005）；
6、《氧氣站設計規范》（GB50030-1991）；
7、《壓縮空氣站設計規范》（GB50029-2003）；
8、《深度冷凍法生產氧氣及相關氣體安全技術規程》（GB16912-2008）。
（二）技術要求
1、氣瓶間：
①氣瓶間應采用300mm厚實體墻，安裝防爆門，設置泄爆窗；
②室內電器設備均應具備防爆功能；
③室應安裝排氣扇，時刻保持良好的通風狀態；

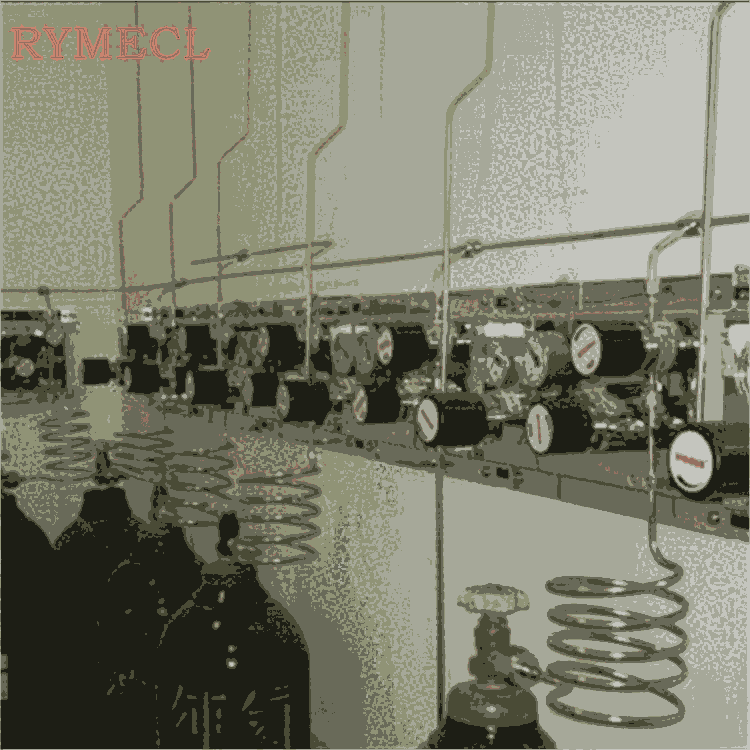

2、供氣系統要求采用兩級減壓的方式進行供氣，供氣匯流排次減壓，氣體由15Mpa減壓到1.5Mpa以下，再輸送到各用氣實驗室，二級減壓器安裝在各用氣實驗室或用氣點，方便統一控制通風柜或儀器用氣的輸入壓力，用氣終端配有中壓球閥和壓力指示表，二級減壓器對壓力進行調整(0.01Mpa)，得到穩定的壓力，可以滿足儀器對不同使用壓力的要求，一、二級減壓器均配有壓力表，可實時顯示當前壓力；
3、采用雙側匯流排半自動方式不間斷供氣，充分滿足實驗室的使用要求，更換氣瓶時，可通過安裝在高壓軟管下面的卡套進行氣瓶更換；
4、氫氣和乙炔屬于易燃氣體，應設計氣體泄露探測報警裝置，并安裝阻火器，防止明火回流，易燃與助燃氣體敷設應保證足夠的安全距離。
太原實驗室特氣管道安裝
傳統上，示波器的頻率響應是高斯型的，從它的BNC輸入端至CRT顯示，有很多模擬放大器構成一個放大器鏈。但當代高性能數字示波器普遍采用平坦頻率響應。數字示波器中和高斯頻響有關的只是很少的幾個模擬放大器，并可用DSP技術優化其對精度的影響。對于數字示波器來說，要盡量避免采樣混疊誤差，而模擬示波器不存在這種問題。與高斯頻響相比，平坦型頻率響應能減少采樣混疊誤差。本文首先回顧高斯響應和平坦響應的特性，然后討論這兩種響應類型所對應的上升時間測量精度，從而說明具有平坦頻率響應的示波器與具有同樣帶寬的高斯響應示波器相比，有更高的上升時間測量精度。
（三）工程用材
1、管道、球閥、卡套和三通等為316L不銹鋼，減壓器為高純氣體減壓器（不銹鋼閥芯），高壓軟管（連接鋼瓶和匯流排）為不銹鋼波紋管，在高壓軟管的進氣端，配置單向閥，可以防止更換鋼瓶時，軟管內的氣體外泄，同時避免外界的空氣混入氣路之中；
2、管道系統：所有的氣體管道選用BA級別的316L不銹鋼管，在管路上有個過濾雜質和水分的凈化裝置，使氣體在流通過程中不至于被管道系統污染，保證氣體的純度，同時要有明確標示，指示氣體的流向；
3、管道的連接：匯流排、終端部分采用卡套連接，便于減壓器和閥門的維護管理；
4、終端：在每臺儀器之前，配置截止閥和二級減壓器（每種氣體配置一個）。截止閥用于控制每一個氣路的開啟與關閉；在儀器需要調整和維修時，能停止任何的儀器的氣體供應，減壓器用于顯示和調整終端的壓力。
（四）其它
1、氣體管路每間隔1.5m采用管碼支架固定，并根據氣體管路彎曲的直徑，設置合適的支架位置；
2、整個管路安裝完畢后，對整個系統做壓力測試。參照《工業金屬管道工程施工及驗收規范》，管路系統在保壓24小時后，壓力無下降為合格。
太原實驗室特氣管道安裝
了解你的被測試裝置被測試裝置（DUT）的性能會顯著影響射頻測量。，溫度會影響穩定性，并因此與可重復性密切相關。許多射頻器件和射頻儀器沒有對溫度變化的內部補償。它們必須在穩定的溫度下工作以使溫度漂移引起的測量誤差。當前的環境（，空調循環的開啟與關閉，覆蓋物和面板的移除或增加，處于戶外或室內，以及是否接近熱源）會有很大影響。需要注意適當的預熱時間、被測試裝置的冷卻需求和周邊的環境以確保溫度穩定性。
