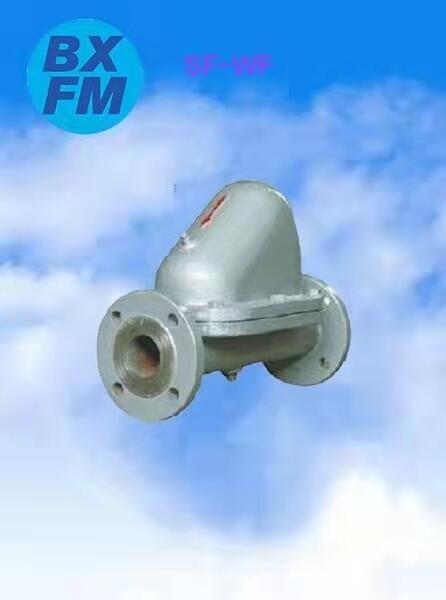

產品型號： SF-WF
所屬分類：杠桿浮球式臥式蒸汽疏水閥
產品時間：2016-07-07
簡要描述：SF-WF杠桿浮球式臥式蒸汽疏水閥結構特點及工作原理:采用軋裝閥機械（新SCCV開關方式）,具有優良的密封性和耐久性。平衡雙閥座設計,比一般的疏水閥體積小而排量大,特大排量場和更能發揮優越性。內裝雙金屬片空氣自動排放閥,可防止空氣氣堵和蒸汽汽鎖。采用獨特的U型雙金屬通氣口,可大大縮短設備起動時間。
一、杠桿浮球式臥式蒸汽疏水閥 進口 國標 SF-WF用途及使用范圍:
廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備,干燥機及各種大型熱交換器等,特別適用于凝結水特大排量工作場和。
二、杠桿浮球式臥式蒸汽疏水閥 進口 國標 SF-WF結構特點及工作原理:
1、采用軋裝閥機械（新SCCV開關方式）,具有優良的密封性和耐久性。
2、平衡雙閥座設計,比一般的疏水閥體積小而排量大,特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥,可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口,可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上,閥無需從配管上卸下,就可維修保養,簡單方便。
三、SF-WF杠桿浮球式臥式蒸汽疏水閥主要零部件材料表:
|
零部件名稱 |
材料 |
|
閥體、閥蓋 |
WCB、WC6 |
|
浮球 |
不銹鋼 |
|
雙閥座 |
不銹鋼 |
|
控制架 |
不銹鋼 |
SF-WF杠桿浮球式（臥式）蒸汽疏水閥技術參數表:
|
型號
|
公稱通徑 DN |
連接方式 |
使用壓力 Mpa |
溫度 ℃ |
外形尺寸 （mm） |
重量（KG） |
||||||||
|
L |
L1 |
H |
H1 |
W |
|
|||||||||
|
SF |
15 |
WF |
15 20 25 |
法蘭 |
0~0.6 0~1.0 |
260 |
310 |
198 |
230 |
135 |
|
13 |
||
|
20 |
||||||||||||||
|
25 |
||||||||||||||
|
SF |
40 |
WF |
40 50 |
0~0.6 0~1.0 |
360 |
198 |
295 |
170 |
|
|
||||
|
50 |
||||||||||||||
