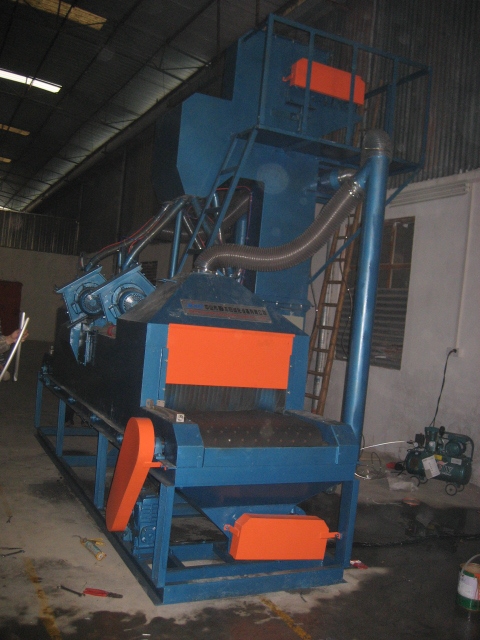

履帶通過式拋丸清理機，是針對鋁材、燈飾件、壓鑄件、拉手、家具鋁材等金屬和大理石表面處理的專用拋丸噴砂設備。通過拋丸加工，可以清除工件表面的線紋和內應力，從而提高工件的觀賞性和著色的附著力，達到提高產品質量的目的。該拋丸機具有如下特點：
● 拋丸室及拋丸器的布置方式均經過計算機拋射仿真后確定，對工件表面噴砂全面、徹底。
● 采用適當拋丸量、低能耗的拋丸器。能顯著的提高噴砂效率，獲得滿意的清理質量。
● 采用濾袋式除塵器，除塵效率高，低消耗，清灰再生性能好，成本低，更換、維修方便。
● 采用分離裝置利用蝸流風選方式，把粉塵、有效丸料、鋁氧化皮、破料和大顆粒雜物分離開來。使工件加工效果好，效率更高，質量一致。
二、設備技術參數
|
設 備 型 號 |
BH4C-900 |
|
|
清理工件尺寸 |
截面（寬×高） |
900×250mm |
|
拋丸器 |
數 量 |
4個 |
|
拋丸量 |
4×90Kg/min |
|
|
功 率 |
4×4KW |
|
|
提 升 機 |
功 率 |
2.2KW |
|
輸送裝置 |
功 率 |
2.2KW |
|
輸送速度(變頻調速) |
1.5～8.0m/min |
|
|
輥道裝置 |
功率 |
1.5KW |
|
除塵系統 |
處理風量 |
8500m3/h |
|
功 率 |
3KW |
|
|
丸 料 循 環 量 |
32.4T/h |
|
|
丸料首次加入量 |
800～1000Kg |
|
|
主機外形尺寸(長×寬×高) |
4000×2100×3700mm |
|
|
總 功 率 |
23.9KW |
|
注：我公司保留因技術改進有更改的權利。
三、設備組成及結構特點
本設備主要包括：拋丸系統、丸料循環分離系統、輸送系統、除塵系統和電氣控系統等五部分。
1、拋丸系統
拋丸系統主要由拋丸室和拋丸器組成；拋丸室由鋼板及型鋼焊接而成，箱式結構，拋丸器布置在拋丸室上面，拋丸器的位置布置均通過計算機設計確定，根據工件的特點，選擇最佳拋射位置處理方式安裝。其箱體內壁襯有一層耐磨合金襯板，襯板均采用球面耐磨螺栓緊固便于裝拆。
為防止彈丸及粉塵彈出外溢損耗，在輸入倉、輸出倉均設有多層防護板，有效阻擋彈丸的飛濺，不易損壞，輸入倉、輸出倉室上部設有吸塵口，吸塵口與除塵系統相接，使整個拋丸室呈負壓狀態，清理時確保無粉塵外溢。在拋丸室底部設有隔柵及過濾網，可確保無異物進入丸料循環系統，提高了設備運行的可靠性，
拋丸器采用直聯式拋丸器，拋丸器是本機的關鍵部件，采用高鉻材質。主要由葉盤、葉片、分配器、加速器、電機等部件組成。
其工作原理是：拋丸器的葉輪在高速旋轉過程中產生離心力，當丸料流入進丸管時便被加速帶入高速旋轉的加速器中心，在離心力的作用下，彈丸經分配器分料口拋出，從高速旋轉的葉片外端加速運動直至拋出，拋出的彈丸形成一定的扇形流束，打擊工件表面，扇形流束可調節。
葉盤、葉片、加速器、分配器緊固在電機主軸上，并隨其一同高速旋轉，分配器固定在拋丸器殼體上。分配器的分料口是改變彈丸的拋出方向，分料口角度的大小決定彈丸的徑向散射角。
2、丸料循環凈化系統
丸料循環凈化系統主要由螺旋輸送機、斗式提升機、分離器、儲料箱、供丸閥、拋丸器等部件組成，使彈丸有效循環使用，并去除雜物.
拋丸室箱體底部形成錐斗，能有效的將丸砂集中至螺旋輸送機，凈丸料送入斗式提升機入口。斗式提升機將丸料提升至分離器上部，再到儲砂箱里。
分離器利用蝸流風選方式把粉塵、鋁氧化皮、破碎丸料、大顆粒雜物和有效丸料分離開來，粉塵由除塵機組過濾收集。破碎丸料則通過除塵系統中的沉降室排出，較為粗大的雜物由篩網阻隔（應根據使用情況定期清掃），有效丸料最后貯存在貯料箱中待用。
3、輸送系統
主要由履帶、耐磨輥筒、傳動鏈輪、傳動鏈組成，它是將加工工件從進口輸送到出口的主要輔助機構。
4、除塵系統：
它是丸料進行分離、篩分的主要輔助系統，也是收集和排除粉塵的系統,主要由濾袋式除塵器、除塵管道、調節閥組成，粉塵經管道系統和濾袋過濾后排放，該系統除塵效率高，粉塵排放控制在國家規定的排放濃度。
