吊鉤式拋丸機供應商，吊鉤式拋丸機供應電話
惠州吊鉤式拋丸機電話0755-82596801

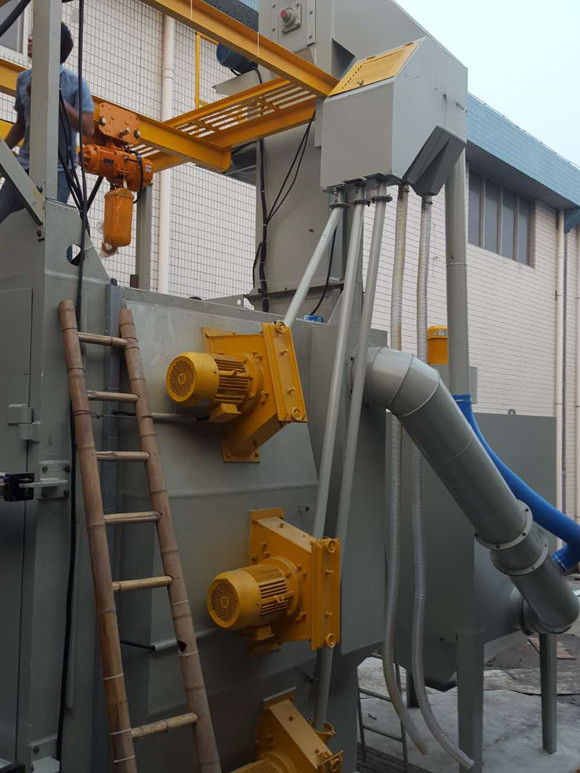

Q376吊鉤式拋丸機分單吊鉤和雙吊鉤，主要針對大型工件噴砂處理，產品需要表面處理時，只需要將產品工件掛在拋丸機的吊鉤上面，設定拋丸時間即可。
NJ-TRC-4B鋼結構拋丸機主要技術概要及說明:
一、設備技術參數:
設 備 型 號:
清理工件尺寸: 截面（寬×高）mm 600×250
長度mm 2000-6000
拋 丸 器: 型 號 TR120K
數 量 : 4個
拋丸量 : 4×120Kg/min
功 率 : 4×7.5KW
提 升 機 : 功 率 4.0KW
輸送裝置 : 功 率 3.0KW
分 離 器 : 分離量 28.8T/h
輥道裝置 : 允許載重 500kg/m
功率 : 3.0KW
輸送速度 : 0.3-2.0m
除塵系統 : 處理風量 10500m3/h
功 率 : 7.5KW
丸 料 循 環 量 : 28.8T/h
外形尺寸(長×寬×高) : 4800×3600×5200mm
總 功 率 : 47.5KW
二、功能概述:
NJ-TRC-4B鋼結構拋丸機，是金屬表面處理的設備。它適用于大型工字鋼，型材及小型
鋼結構的表面除銹清理。通過拋丸加工，可以清除鋼材表面的氧化皮、毛刺等，使鋼材表面
得到均勻干凈的砂面，從而提高工件防腐層的附著力，達到提高產品質量的目的。
該拋丸機具有如下特點：
● 拋丸室及拋丸器的布置方式均經過計算機拋射仿真后確定，對工件表面噴砂全面、徹
底。
● 采用適當拋丸量、低能耗的拋丸器。能顯著的提高噴砂效率，獲得滿意的清理質量。
● 采用濾袋式除塵器，除塵效率高，低消耗，清灰再生性能好，成本低，更換、維修方
便。
● 分離裝置利用蝸流風選方式，把粉塵、有效丸料、鋁氧化皮、破料和大顆粒雜物分離
開來。使工件加工效果好，效率更高，質量一致。
注：我公司保留因技術改進有更改的權利。
三、設備組成及結構特點:
本設備主要包括：拋丸系統、丸料循環分離系統、輸送系統、除塵系統和電氣控系統等五
部分。
1、拋丸系統:
拋丸系統主要由拋丸室和拋丸器組成；拋丸室由鋼板及型鋼焊接而成，箱式結構，拋丸
器布置在拋丸室上面，拋丸器的位置布置均通過計算機設計確定，根據處理工件的特點，選
擇最佳拋射位置安裝。其箱體內壁襯有一層耐磨合金襯板，襯板均采用球面耐磨螺栓緊固便于裝拆。為防止彈丸及粉塵彈出外溢損耗，在輸入倉、輸出倉均設有多層防護板，有效阻擋
彈丸的飛濺，不易損壞，輸入倉、輸出倉室上部設有吸塵口，吸塵口與除塵系統相接，使整
個拋丸室呈負壓狀態，清理時確保無粉塵外溢。在拋丸室底部設有隔柵及過濾網，可確保無
異物進入丸料循環系統，提高了設備運行的可靠性。拋丸器采用直聯式拋丸器。拋丸器是本
機的關鍵部件，主要由葉輪、葉片、分丸輪、定向套、電機等部件組成。
其工作原理是：拋丸器的葉輪在高速旋轉過程中產生離心力，當丸料流入進丸管時便被
加速帶入高速旋轉的分丸輪中心，在離心力的作用下，彈丸經定向套分料口拋出，從高速旋
轉的葉片外端加速運動直至拋出，拋出的彈丸形成一定的扇形流束，打擊工件表面。扇形流
束可調節。葉輪、葉片、分丸輪緊固在電機主軸上，并隨其一同高速旋轉，定向套固定在拋
丸器殼體上。定向套的分料口是改變彈丸的拋出方向，分料口角度的大小決定彈丸的徑向散
射角。
2、丸料循環凈化系統:
丸料循環凈化系統主要由螺旋輸送機、斗式提升機、分離器、儲料箱、供丸閥、拋丸器等
部件組成，使彈丸有效循環使用，并去除雜物。拋丸室箱體底部形成錐斗，能有效的將丸砂
集中至螺旋輸送機，凈丸料送入斗式提升機入口。斗式提升機將丸料提升至分離器上部。分
離器利用蝸流風選方式把粉塵、氧化皮、破碎丸料、大顆粒雜物和有效丸料分離開來，粉塵
由除塵機組過濾收集。破碎丸料則通過除塵系統中的沉降室排出，較為粗大的雜物由篩網阻
隔（應根據使用情況定期清掃），有效丸料最后貯存在貯料箱中待用。供丸閥安裝在貯料箱
底部，由氣動閥門控制，將丸料通過輸丸管道送至拋丸器。另設有手動調節閥門，可任意調
節拋丸流量的大小。
3、輸送系統:
主要由滾筒組成，它是將加工工件從進口輸送到出口的主要輔助機構。
4、除塵系統：
它是丸料進行分離、篩分的主要輔助系統，也是收集和排除粉塵的系統 ,主要由濾袋式除塵
器、除塵管道、調節閥組成，粉塵經管道系統和濾袋過濾后排放，該系統除塵效率高，粉塵
排放控制在國家規定的排放濃度。
5、電氣控制系統:
它是機器的重要組成部分。主要由交流接觸，熱繼電器等元件組成控制電器，來實現機
器的控制工作指令。電器設計有自動過載保護和斷相保護功能。過載保護是當某一機構發生
故障時，電流增大，熱繼電路自動切斷接觸的線圈電流，電機停止運行——此時對應機構的
工作指示燈熄滅，指示故障，給故障的判斷、維修帶來方便。
6、工作原理:
工件放在輸入端，以輸送輥道為介質，勻速通過拋丸室。開啟拋丸裝置，這時拋丸器開始工
作，被加工工件表面經高速彈丸束沖擊后，其表面產生勻均的粗糙度。工作循環連續進行。
丸砂通過循環分離系統完成篩分，粉塵則通過吸塵系統吸收過濾、排放完成。
四、服務：
１、設備安裝前，供方技術人員提供有關技術咨詢，協助需方做好基礎施工工作。
２、供方免費安裝、調試，并對需方相關人員提供操作、維修方面的指導培訓。
３、保修一年。（易損件不在保修范圍）。
４、供方備有充足的優質、優價、品種齊全的易損備件供需方選用，供方將提供全方位
優質服務。
５、供方提供詳細的操作、調整及維修使用說明書及滿足需方維修所需的易損件規格、
型號等。
