一、產品簡介1.1 二次元影像測量儀采用數字式測量方法,將被測物體外形通過圖像采集轉換到計算機中，采用專業測量軟件來測量物體尺寸,而傳統投影儀則是將物體通過光學投影放大后進行測量；1.2 二次元影像測量儀主要應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、、航空、電力、石油、工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。二、產品特點2.1 力求光學領域之高精度測量，獨立開發全大理石結構產品（底座,立柱,工作臺均采用高精度 “濟南青”純天然花崗石，兩層設計，精密級V型導軌，讓產品擁有極高的穩定性能及剛性），此花崗石學性能穩定， 不易風，能耐、堿及腐蝕氣體的侵蝕，永不變形、永不生銹；2.2 加強產品結構及外觀設計，注重產品軟件功能實用性和穩定性，讓利促銷將利潤反饋給各界朋友，力求高 性價比產品，讓您的選擇更加充滿信心！2.3 三軸摩擦精密傳動，靈敏可靠，無背隙，并能快速移動；2.4 高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；2.5 可調LED環形表面光源，實現大角度照明，避免工件受熱變形；2.6 由精密光學尺與數據處理器組成數字元測量及數據處理系統；
JT-300A電線電纜投影儀JT-300A電線電纜投影儀是一種光、機、電一體的精密高效光學計量儀器。它被廣泛應用于機械、儀表、鐘表、電子、電纜、橡膠、彈簧五金、建材、輕工等各行各業以及院校、研究所、計量檢定的計量室、試驗室和生產車間，是上海電纜所指定電線電纜行業專用儀器之一。典型客戶：上海電纜所，上海高橋橡套電纜有限公司，索肯電纜，遠東電纜，華運電纜，高郵市建筑工程質量檢測中心，姜堰市建筑工程質量檢測中心，連云港市贛榆建筑工程質量檢測中心，南京市建筑工程質量檢測中心.JT-300A電線電纜投影儀技術參數:1、投影尺寸：￠308mm投影屏旋轉范圍：0～360。旋轉角度游標格值：2′2、工作臺：X座標行程（mm）：50測微手輪格值： 0.002Y座標行程（mm）：25測微手輪格值： 0.002玻璃載物臺旋轉范圍：0～360。3、調焦范圍：70 mm4、儀器照明：24V，150W鹵鎢燈5、物鏡放大倍數物方線視場（mm）物方工作線（mm）10×（選配）￠3085.1720×（選配）￠1581.9450×（選配）￠616.99100×（選配）￠316.396、冷卻方式：風冷（3只軸流風機）7、電源：220V（AC），50/60Hz8、外形尺寸： 700mm×400mm×1120mm9、重量：約150公斤

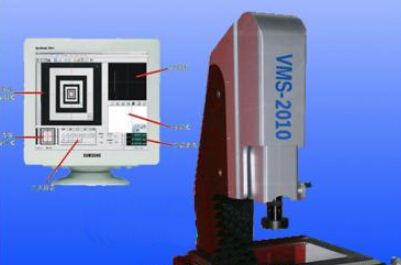

[產品介紹] ◆VMS-系列二次元影像測量儀，是公司推出的一款針對二維尺寸測量的2D影像測量儀； ◆此款機型采用高清晰彩色CCD攝像機和多倍變焦物鏡以及2D專業影像測量軟件，可測點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足基本的二次元測量需求； ◆測量數據可輸入EXCEL、WOR或者將測量圖形輸出至CAD中進行對比和設計。 [產品特點] ◆全花崗石結構，機構永不變形 ◆X、Y裝有光柵尺，定位精確 ◆變焦物鏡倍率：0.7~4.5X ◆LED冷光源（表面光和輪廓光）避免工件受熱變形 ◆2D專業測量版軟件 ◆由二坐標工作臺、光柵尺與數據處理器組成數字元測量及數據處理系統 ◆儀器具有多種數據處理、顯示、輸入、輸出功能,特別是工件無需擺正功能非常實用 ◆儀器備有專用電腦接口,與計算機連接后,采用專門測量軟件，可通過電腦對產品測繪圖形進行處理及輸出 技術參數] 產品型號 VMS-2010 VMS-3020 VMS-4030 VMS-5040 X/Y/Z軸行程(mm) 200×100×150 300×200×150 400×300×150 500×400×200 大理石平臺尺寸(mm) 360×260 460×360 555×465 680×595 玻璃臺尺寸(mm) 260×160 360×260 460×360 560×460 外形尺寸(W×L×Hmm) 650×530×930 780×580×1000 950×680×1100 1080×880×1200 產品結構材料 底座,立柱,X、Y軸移動工作臺均采用高精度花崗石 照明系統 表面光源與透射光源均用LED，亮度可調 CCD攝像機 1/3″彩色高清晰CCD 放大倍率 光學放大率：0.7--4.5X，影像放大率：20-120X X,Y軸測量精度 （3+L/200）um 光學尺解析 0.001mm 重復性 0.002mm 操作方式 手動 電源 220V(AC) / 50HZ 推薦環境溫濕度 溫度：19°--24°，濕度：45%--75% 保修期 一年 選購件 組裝電腦、品牌電腦、儀器桌 精密型二次元影像測量儀，能滿足您對各種復雜，不規則的產品進行測量，儀器將被測物件放大20-120倍后，在影像測量軟件的配合下能觀察產品表面的狀況，測繪產品。電腦的配置使其在電腦屏幕上生成各種畫面，讓您更直觀的了解產品的形狀，大小及尺寸。根據客戶的實際需求，您可以將所測得結果直接導入到AutoCAD或輸出到Excel作數據的存檔，打印報告。設備集光學、精密機械、電子、計算機于一體的高精密影像測量設備。它由高分辨率CCD彩色攝像機、連續變倍物鏡、電腦、精密光學尺、高精度工作臺與影像測量軟件等組成的高精度、高效率的圖像測繪系統。以二維測量為主，也可作為三維視頻測量系統，可輕易實現測量、檢驗、校準、逆向工程等目的，被廣泛應用于各種行業： 機械配件 粉末冶金、管閥產品、軸承 電機軸等精密軸業 緊固件 電器 電機 消防設備 制冷 紡機配件 沖壓件產品、電子組件、模具、刀具、彈簧、螺絲加工、塑料、齒輪、橡膠、油封止閥、照相機零件、汽車摩托車零部件、五金、繼電器、壓鑄件、標準件、非標件、導電橡膠、液壓件 PCB加工等各種工業，也是機械、電子、鐘表、輕工、塑料等行業，院校、研究所和計量檢定的計量室、試驗室、測繪店以及生產車間不可缺少的檢測設備。
儀器用途： JT-3000 系列數字式測量投影儀是光、機、電一體的精密高效測量儀器。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。儀器特點： 儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/200)μm，L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。儀器規格參數:儀器型號JT-3010JT-3015CPJ-3015工作臺金屬臺面尺寸(mm)306×152340×152350×170玻璃臺面尺寸(mm)175×100196×96246×120X座標行程(mm)100150200Y座標行程(mm)5050100Z座標行程(調焦用)(mm)90(調焦)90(調焦)90(調焦)儀器測量精度3+L/2003+L/2004+L/200X，Y座標數顯解析度：0.001投影屏投影屏尺寸(mm)：?312，使用范圍 > ?300 （刻有米字線）。投影旋轉范圍：0~360o旋轉角度數顯解析度：1’或0.01o物鏡放大倍數： 10X(可選) 20X(選) 50X(選) 100X(選)物方線視場(mm) ?30 ?15 ?6 ?3物方工作距(mm) 77.7 44.3 38.4 25.3數據處理系統Dc-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測儀器照明透射與反射照明光源均為24V，150W鹵素燈儀器電源110V/220V(AC)，50/60Hz，總功率400W冷卻方式強制風冷(3軸流風扇)外形尺寸780×550×1120780×550×1120780×550×1120儀器重量單位：kg100100110選購件微型打印機、光學尋邊器等，詳情請查閱投影儀附件明細
六種載物臺載物臺行程 V－12B可以放置多種載物臺投影－你可以選擇下列載物臺裝於V－12B上。 有10X6，8X6，6X4，4X4，O3L 和 2X2載物臺，具線性光學尺可全尺寸量測。形式10X6*8X66X44X4O3L2X2行程（in.）250X150 (9.8X5.9)200X150 (7.9X5.9)150X100 (5.9X3.9)100X100 (3.9X3.9)100X50 (3.9X2.0)50X50 (2.0X2.0)表面尺寸（in.）450X286 (17.7X11.3)400X280 (15.8X11.0)350X240 (13.8X9.5)285X240 (11.2X9.5)285X192 (11.2X7.6)195X192 (7.7X7.6) in dia.載物臺玻璃尺寸（in.）305X190 (12.0X7.5)245X192 (9.7X7.6)204X145 (8.0X5.7)170X145 (6.7X5.7)170X120 (6.7X4.7)170 (4.2) in dia.最小讀取值 （in.）0.0005 (0.00002)0.0005 (0.00002)0.0005 (0.00002)0.0005 (0.00002)0.0005 (0.00002)0.0005 (0.00002)－－－－－363° (no scale)夾具N/A (screw)N/A (screw)N/A (screw)N/A (screw)DovetailN/A (screw)荷重（lbs.）20 (44.1)15 (33)15 (33)6 (13)5 (11)5 (11)重量（lbs.)Approx.50 (110)Approx.36 (79)Approx.27 (60)Approx.23 (51)Approx.15 (33)Approx.13 (29)*When stage 10X6 is mounted on the V－12B Series, max. specimen height is reduced by 30mm.
