一、產品特點:1．防爆型電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。2．全電子式電動執行機構，采有機電一體結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。二、電動執行機構型號最大輸出扭距動作時間最大軸徑電機F級額定電流(A)50HZ手輪轉數重量單相三相N·ms/90°mmW110V220V380V440VNkgCHQ-0088013/16φ20151.200.45N/AN/A107.4CHQ-01515021/25φ22401.650.880.310.301113CHQ-02020021/25φ22401.670.890.310.301113CHQ-03030026/31φ35401.850.920.350.3413.523CHQ-05050026/31φ35903.601.550.590.5813.524CHQ-06060026/31φ35903.651.600.600.5913.524CHQ-08080031/37φ451804.102.150.850.7916.529CHQ-120120031/37φ451804.202.350.870.8116.529CHQ-200200093/112φ651804.102.150.850.7949.578CHQ-300300093/112φ651804.202.350.870.8149.578三、標準件外殼防水級別 IP67,NEMA4 and 6電機電源110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%控制電源110/220V AC 1PH，50/60 Hz, ±10%電機鼠籠式異步電動機限位開關2 X 開/關， SPDT,250V AC 10A輔助限位開關2 X 開/關， SPDT,250V AC 10A除CHQ-010扭距開關開/關 ，SPDT,250V AC 10A除CHQ-010行程90°±10°0°～110°失速保護/操作溫度內置熱保護，開150℃ ±5℃ /關 97℃±15℃指示器連續的位置指示手動操作機械離合機構自鎖裝置蝸輪，蝸桿機構提供自鎖機械限位2個外部調整螺栓干燥器7-10W (110/220V AC)防冷凝接線孔2個PF 3/4”環境溫度-20℃--+70℃潤滑鋁基潤滑脂(EP 型)材料鋼,鋁合金，鋁青銅，聚碳脂環境溫度最大90％ RH非凝結抗震性能X Y Z 10g,0.2～34 Hz,30分鐘外涂層干粉，環氧聚酯

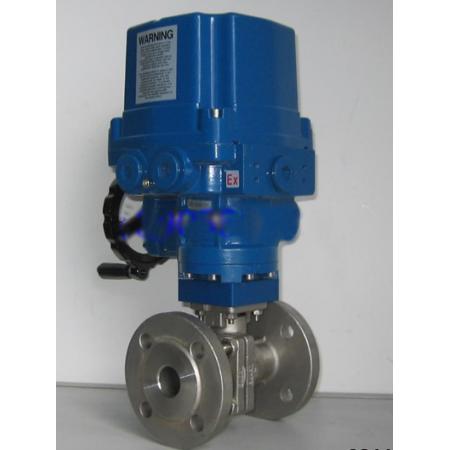

Q911F電動球閥產品概述：Q911F電動球閥是一種（球體）繞垂直于通道軸旋轉90º的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成。Q911F電動球閥屬旋轉類型高性能調節或開關閥類，接受工業自動控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。Q911F電動球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動控制。Q911F電動球閥產品特點：1．Q911F電動球閥流體阻力小，是所有閥類中流體阻力最小的一種。以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。Q911F電動球閥以角行程輸出的扭矩轉動球體0~90º，達到啟閉動作或調節動作。2．Q911F電動球閥是全電子式電動執行機構，采有機電一體結構。Q911F電動球閥具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單。Q911F電動球閥通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90º任意角度），實現比例調節動作。3．Q911F電動球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q911F電動球閥特別適用于要求零泄漏率的場合。4．Q911F電動球閥有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，Q911F電動球閥密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，Q911F電動球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。Q911F電動球閥型號含義：閥門種類動作方式連接方式閥芯結構密封材料Q：球閥9：電動1：螺紋連接4：法蘭式連接7：對夾式連接1：軟密封浮動式球芯4：L型三通5：T型三通7：硬密封固定式球芯F：聚四氟乙烯H：硬質合金Q911F電動球閥主要零件材料及適用溫度、介質：電動球閥通徑mmDN15-DN300材料號C（WCB）P（304）R（316）主要零件閥體WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti球體2Cr13、（304）1Cr18Ni9Ti1Cr18Ni12MoTi閥桿2Cr131Cr18Ni9Ti1Cr18Ni12MoTi閥座密封增強聚四氟乙烯 、對位聚 、硬質合金鋼密封填料聚四氟乙烯 、柔性石墨適用工況適用介質蒸汽、水、油品硝堿類腐蝕性介質醋類腐蝕性介質適用溫度聚四氟乙烯≤180℃,對位聚≤300℃,金屬密封≤425℃Q911F電動球閥各型號所表示的壓力、材質：產品名稱型號材質壓力MPa電動球閥Q911F16P304不銹鋼1.6電動球閥Q911F25P2.5電動球閥Q911F40P4.0電動球閥Q911F16R316不銹鋼1.6電動球閥Q911F25R2.5電動球閥Q911F40R4.0Q911F電動球閥應用規范:電動球閥制造標準電動球閥連接標準電動球閥結構標準電動球閥檢驗試驗標準GB/T12237-89JB/T79-94 HG20592GB12221-89GB/T13927-89 JB/T9092-99API6DANSI B16.5ANSI B16.10JB/T9092-99JPI7S-48JIS B2212~2214JIS B2002API598Q911F電動球閥外型尺寸:產品名稱產品型號公稱通徑DN(mm)尺 寸(mm)三段式對焊式承插爆式GLdLdDLdD1A電動絲口球閥Q911F61/46511.66511.6186511.614.1～14.39.5電動絲口球閥Q911F103/86512.76512.7186512.717.55～17.89.5電動絲口球閥Q911F151/267156715.824671521.7～21.959.5電動絲口球閥Q911F203/48220822028822027.05～27.311.1電動絲口球閥Q911F2519125912534912533.8～34.0512.7電動絲口球閥Q911F3211/41083210832411083242.55～42.814.3電動絲口球閥Q911F4011/21293812938491293848.65～48.915.89電動絲口球閥Q911F5021485014850621485061.1～61.3517.4電動絲口球閥Q911F652186641936478電動絲口球閥Q911F803206782227894電動絲口球閥Q911F10042409827398124
不銹鋼三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 三,不銹鋼三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：1．流體阻力小，其阻力系數與同長度的管段相等。2．結構簡單、體積小、重量輕。3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。5．方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 不銹鋼三通球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷
XHL系列（不銹鋼三通高平臺球閥）使用說明書不銹鋼高平臺三通電動閥門是我公司推出的第三XHL系列中的一款高節能、長壽命、強防護的工業級產品。XHL執行器采用了由臺灣技術研制的直流磁瓦電機和ZIPPY微動開關，進一步增強執行器的穩定性、扭矩力度和使用壽命。閥門是我公司委托專業廠家特定加工的高壓球閥，其質量經過浙江省質量檢驗中心的認證。主要用于工業、供暖設施、水處理、工設備等區域，是一款集工業和民用于一體的產品。產品特點：¡執行器和閥體拆裝方便，可隨意分開兩部分（有螺絲固定）¡三通閥門流向可分為L型與T型¡閥體可耐高壓、高溫各種液體¡執行器具有良好的防護等級（IP66）¡結構緊湊、體積小、重量輕¡閥體采用全通徑、流量大、流通阻力小、不堵渣¡非常節能型，只在閥門動作是耗電¡執行器運行帶有自我保護系統
加工定制：是型號閥體材料：304、316工作溫度：常溫、高溫公稱通徑：DN8~DN600（mm）密封材料：NBR、EPDM、PTFE閥門性能特點：不銹鋼材質工作介質：水、空氣、蒸汽、瓦斯、真空、堿等公稱壓力：PN10 16 25 40 63連接方式：螺紋、焊接、法蘭、對夾、箍執行器性能特點：臺灣原裝，通過CE、CSA、UL認證產品屬性：屬性值
