采用單鍋筒縱置式新型水火管結構，煙氣三回程設計，獨立風室，整裝型式，結構緊湊，裝周期短，占地面積小，升溫升壓快，操作簡單，方便，熱效率高。前后拱形管板提高了管板柔性從而減小管端焊縫熱應力，八字煙道設計降低了高溫管板入口煙溫，有效防止了管板開裂，降低了鍋筒底部熱負荷，防止鼓包。單回程螺紋煙管消除了雙回程煙管引起的焊縫熱應力，合理的煙氣流速，提高了換熱效率，減小煙氣對煙管的磨損，延長使用壽命。采用爐內慣性分離，較大的爐膛空間可有效降低煙塵排放濃度，使燃燒更充分，更節約運行成本。尾部煙塵處理可達國家Ⅱ類地區環保要求。控制系統采用自動與手動相結合，蒸汽壓力低啟高停，水位低進高停，并與引風、鼓風、爐排等聯動。超壓、缺水多重聯鎖保護，確保鍋爐全運行。DZL1-1.0-AⅡDZL2-1.25-AⅡDZL4-1.25- AⅡDZL6-1.25- AⅡDZL10-1.25- AⅡ額定蒸發量(t/h)124610額定蒸汽壓力(Mpa)1.01.251.251.251.25額定蒸汽溫度(℃)184194194194194受熱面積本 體(m2)29.750.5102165258省煤器(m2)101426.532.549給水溫度(℃)2020202020設計熱效率(%)76%78%78%80%80%適用燃料Ⅱ類煙煤Ⅱ類煙煤Ⅱ類煙煤Ⅱ類煙煤Ⅱ類煙煤煤耗量(kg/h)17534268510001667供熱量(Kcal/h)60×104120×104240×104360×104600×104長×寬×高4840×1885×27505600×2340×29506850×2500×32507045×2580×38408200×3860×36008540×3510×1800運輸重量~15~23~33~41~73.5DZL1-1.0-WⅡDZL2-1.25-WⅡDZL4-1.25- WⅡDZL6-1.25- WⅡDZL10-1.25-WⅡ額定蒸發量(t/h)124610額定蒸汽壓力(Mpa)1.01.251.251.251.25額定蒸汽溫度(℃)184194194194194受熱面積本 體(m2)29.750.5102165258省煤器(m2)101426.532.549給水溫度(℃)2020202020設計熱效率(%)68%68%70%72%74%適用燃料Ⅱ類無煙煤Ⅱ類無煙煤Ⅱ類無煙煤Ⅱ類無煙煤Ⅱ類無煙煤煤耗量(kg/h)1482965718331352供熱量(Kcal/h)60×104120×104240×104360×104600×104長×寬×高4840×1885×27505600×2340×29506850×2500×32507045×2580×38408200×3860×36008540×3510×1800運輸重量~15~23~33~41~73.5

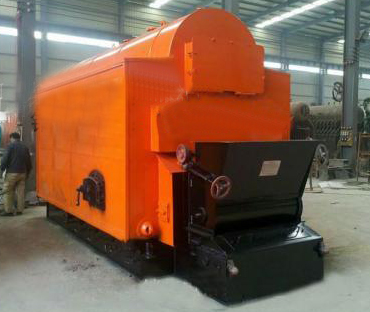

DZL6-1.6-AII型臥式鏈條爐排燃煤蒸汽鍋爐技術參數：額定蒸發量：6噸/時額定蒸汽壓力：1.6MPa蒸汽溫度：204度 給水溫度：20度受熱面積：輻射44 對流135 省煤器105平方米爐排面積：7.66平方米設計熱效率：79%本體水容積：6.79立方米設計燃料：II類煙煤 耗量680公斤/時本體重量：32660公斤運輸尺寸：7305×2734×3574裝尺寸：16870×5038×4755DZL型臥式燃煤蒸汽鍋爐是一種臥式三回程水火管式鍋爐。在鍋筒內布置二束火管，爐膛兩側裝有光管水冷壁管；燃燒設備采用輕型鏈條爐排實現機械加煤，并配有鼓、引風機實現機械通風。燃料自煤斗落到爐排上，隨爐排進爐膛后燃燒，煙氣經過后拱上部燃燒室，由燃燒室向上通過后棚管煙室進入第一管束到前煙箱，再由前煙箱折入第二束至后煙箱，通過引風機抽引進入煙道、除塵器及煙囪，最后排向大氣。該鍋爐自動水平高，鍋爐給水自動調節、高低水位報、低水位聯鎖保護，引、送風機聯鎖保護。鍋爐上煤、出渣等操作機械，減輕了工人勞動強度，配套輔機齊全。產品的特點1、采用高效傳熱元件—螺紋煙管，配以合理的煙氣流速，使鍋爐熱效率比國家專業標準高6-8個百分點。2、拱形管板、螺紋煙管使鍋殼由準剛性體變?yōu)闇?zhǔn)彈性體，配合翼型煙道，完全避免了傳統管鍋爐高溫管板開裂的弊病。3、合理的水循環回路及獨特的回水引射裝置（熱水鍋爐），提高了上升管水速，避免了水冷壁爆管。4、采用爐內煙塵慣性分離，輔以高效多管除塵器，使鍋爐排塵濃度滿足一類地區要求。5、合理的鍋爐結構不需要鋼架就能支撐起自身重量。6、采用節能、強輻射爐拱，能燃料的穩定燃燒。7、采用高標準、高質量的輔機、附件和自動控制設備，鍋爐全、穩定運行，同時降低司爐工的勞動強度。8、結構緊湊，1-20t/h(0.7-14MW)鍋爐均可單層布置。本產品具有成熟性、先進性、穩定性、可靠性、和經濟性。1、成熟性：國內最早生產燃煤快裝螺紋管鏈條爐排鍋爐的制造廠之一；自動燃煤螺紋管鏈條爐排鍋爐，填補國內燃煤螺紋管鏈條爐排蒸汽鍋爐空白；十年來，產品多次更新?lián)Q，更趨成熟，同類產品已生產6000多臺。2、先進性：采用多項先進技術，如螺紋管、爐內強燃燒；DZL燃煤鍋爐多次榮獲國家、機械工業部的產品榮譽證書；3、穩定性：鍋爐運行平穩，故障率低，未發生重大全事故；早期鍋爐最長運行時間已達10年。4、可靠性：國內唯一一家對鍋殼式鍋爐進行過20萬次疲勞試驗的鍋爐廠家；我公司為機械部定點的工業鍋爐出口基地，燃油燃?xì)忮仩t已從2000年開始陸續出口巴基斯坦、孟加拉、緬甸、泰國、伊朗、阿爾及利、敘利、尼日利、哈薩克斯坦、利比、幾內、印尼、也門、莫桑比克、越南、柬埔寨等17個國家和香港地區。5、經濟性：1、熱效率高，節約燃料，經濟性好；產品的自動控制和故障保護特點1 鍋爐蒸汽壓力自動調節系統鍋爐蒸汽壓力自動調節系統控制系統進入上班狀態，在滿足燃燒的必要條件時：鍋內蒸汽壓力高于或等于設定的壓力上限值時，控制系統輸出停止信號。直至停止燃燒。2 給水自控：系統上班和正常工作時，啟動給水泵,水泵工作，水位差壓變送器檢測出水位信號，保持鍋筒水位穩定。蒸汽的品質。水位調節儀表顯示鍋爐水位。3 手動控制：也可通過控制面板上手動輕觸鍵對水泵等進行手動控制。故障報及保護本控制系統能實時監測燃?xì)庹羝仩t當前工況，進行實時而又全面的智能故障識別與處理。該控制系統能夠?qū)崟r診斷與處理下列故障：1 蒸汽壓力極高保護：鍋內蒸汽超壓時，控制系統立即進入連鎖，并聲光報，屏幕顯示“蒸汽壓力極高”。故障消除后按復位鍵解除連鎖。2 鍋內缺水保護：鍋爐因水泵故障或其他原因出現水位極低故障時，控制系統立即關閉燃燒器電源，進入連鎖，并聲光報，屏幕顯示水位極低。故障消除后按復位鍵解除連鎖。3 鍋爐水位超高：鍋內水位高于上限戒水位時，聲光報。提示“鍋內水位超高限”，顯示屏提示排水。故障消除后自動恢復，停泵不停爐。4 水泵電機過載：水泵電機過流時熱繼動作，切斷水泵電機電源，停水泵，由硬件實現。5 停電故障：當電源發生停電故障時，控制系統立即關閉發生停電故障的機柜內所有設備電源。電源恢復，該機柜自動處于下班狀態，需重新開機上班，啟動各設備，以設備全。
臥式快裝熱水鍋爐結構簡介 DZL型鍋爐是一種臥式三回程水火管式鍋爐。在爐膛左右兩側設有成排的水冷壁管，在鍋筒內布置有二組管束構成二個回程，該型鍋爐受熱面充足并均配置有尾部受熱面省煤器。，并配有鼓、引風機實現機械通風。 層狀燃燒。煤種適應性廣，消煙效果好。配置中阻高效旋風除塵器，煙塵排放濃度達到二類地區的環保要求。煙氣經過后拱上部燃燒室，由燃燒室向上通過后棚管煙室進入第一管束到前煙箱，再由前煙箱折入第二束至后煙箱，通過引風機抽引進入煙道、除塵器及煙囪，最后排向大氣。該鍋爐自動水平高，鍋爐給水自動調節、 高低水位報、低水位聯鎖保護，引、送風機聯鎖保護。配套輔機全。
DZL1-0.7-AII型臥式燃煤蒸汽鍋技術參數：額定蒸發量：1噸/時額定蒸汽壓力：0.7MPa額定蒸汽溫度：170度受熱面積：30.5平方爐排面積：1.43平方本體水容積：2.65立方米給水溫度：20度（含省煤器的55度）熱效率：77%設計燃料與耗量：煤每小時105公斤主機重量：11550公斤本體尺寸：4.5×1.8×3.0米裝尺寸：4.7×3.0×3.4米DZL1-0.7-AII型臥式燃煤蒸汽鍋爐是一種臥式三回程水火管式鍋爐。在鍋筒內布置二束火管，爐膛兩側裝有光管水冷壁管；燃燒設備采用輕型鏈條爐排實現機械加煤，并配有鼓、引風機實現機械通風。燃料自煤斗落到爐排上，隨爐排進爐膛后燃燒，煙氣經過后拱上部燃燒室，由燃燒室向上通過后棚管煙室進入第一管束到前煙箱，再由前煙箱折入第二束至后煙箱，通過引風機抽引進入煙道、除塵器及煙囪，最后排向大氣。該鍋爐自動水平高，鍋爐給水自動調節、高低水位報、低水位聯鎖保護，引、送風機聯鎖保護。鍋爐上煤、出渣等操作機械，減輕了工人勞動強度，配套輔機齊全。產品的特點1、采用高效傳熱元件—螺紋煙管，配以合理的煙氣流速，使鍋爐熱效率比國家專業標準高6-8個百分點。2、拱形管板、螺紋煙管使鍋殼由準剛性體變?yōu)闇?zhǔn)彈性體，配合翼型煙道，完全避免了傳統管鍋爐高溫管板開裂的弊病。3、合理的水循環回路及獨特的回水引射裝置（熱水鍋爐），提高了上升管水速，避免了水冷壁爆管。4、采用爐內煙塵慣性分離，輔以高效多管除塵器，使鍋爐排塵濃度滿足一類地區要求。5、合理的鍋爐結構不需要鋼架就能支撐起自身重量。6、采用節能、強輻射爐拱，能燃料的穩定燃燒。7、采用高標準、高質量的輔機、附件和自動控制設備，鍋爐全、穩定運行，同時降低司爐工的勞動強度。8、結構緊湊，1-20t/h(0.7-14MW)鍋爐均可單層布置。本產品具有成熟性、先進性、穩定性、可靠性、和經濟性。 1、成熟性： 國內最早生產燃煤快裝螺紋管鏈條爐排鍋爐的制造廠之一； 自動燃煤螺紋管鏈條爐排鍋爐，填補國內燃煤螺紋管鏈條爐排蒸汽鍋爐空白； 十年來，產品多次更新?lián)Q，更趨成熟，同類產品已生產6000多臺。 2、先進性： 采用多項先進技術，如螺紋管、爐內強燃燒； DZL燃煤鍋爐多次榮獲國家、機械工業部的產品榮譽證書； 3、穩定性： 鍋爐運行平穩，故障率低，未發生重大全事故； 早期鍋爐最長運行時間已達10年。 4、可靠性： 國內唯一一家對鍋殼式鍋爐進行過20萬次疲勞試驗的鍋爐廠家； 我公司為機械部定點的工業鍋爐出口基地，燃油燃?xì)忮仩t已從2000年開始陸續出口巴基斯坦、孟加拉、緬甸、泰國、伊朗、阿爾及利、敘利、尼日利、哈薩克斯坦、利比、幾內、印尼、也門、莫桑比克、越南、柬埔寨等17個國家和香港地區。 5、經濟性： 1、熱效率高，節約燃料，經濟性好；被國家經貿委和河南省環保局評為節能產品。 產品的自動控制和故障保護特點 1 鍋爐蒸汽壓力自動調節系統 鍋爐蒸汽壓力自動調節系統控制系統進入上班狀態，在滿足燃燒的必要條件時： 鍋內蒸汽壓力高于或等于設定的壓力上限值時，控制系統輸出停止信號。直至停止燃燒。 2 給水自控： 系統上班和正常工作時，啟動給水泵,水泵工作，水位差壓變送器檢測出水位信號，保持鍋筒水位穩定。蒸汽的品質。 水位調節儀表顯示鍋爐水位。 3 手動控制：也可通過控制面板上手動輕觸鍵對水泵等進行手動控制。 故障報及保護 本控制系統能實時監測燃?xì)庹羝仩t當前工況，進行實時而又全面的智能故障識別與處理。該控制系統能夠?qū)崟r診斷與處理下列故障： 1 蒸汽壓力極高保護：鍋內蒸汽超壓時，控制系統立即進入連鎖，并聲光報，屏幕顯示“蒸汽壓力極高”。故障消除后按復位鍵解除連鎖。 2 鍋內缺水保護：鍋爐因水泵故障或其他原因出現水位極低故障時，控制系統立即關閉燃燒器電源，進入連鎖，并聲光報，屏幕顯示水位極低。故障消除后按復位鍵解除連鎖。 3 鍋爐水位超高：鍋內水位高于上限戒水位時，聲光報。提示“鍋內水位超高限”，顯示屏提示排水。故障消除后自動恢復，停泵不停爐。 4 水泵電機過載：水泵電機過流時熱繼動作，切斷水泵電機電源，停水泵，由硬件實現。5 停電故障：當電源發生停電故障時，控制系統立即關閉發生停電故障的機柜內所有設備電源。電源恢復，該機柜自動處于下班狀態，需重新開機上班，啟動各設備，以設備全。
