產品概述：

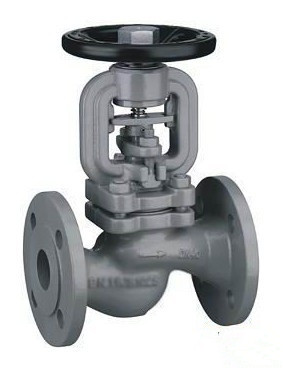

鍛鋼波紋管截止閥是我公司引進先進德國技術，采用先進的的金屬波紋管密封技術制造，高性能金屬波紋管，具有伸縮、壽命長等優點。波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。
連接尺寸：
CL150-300-600
螺栓鏈接閥蓋，縮經，命桿支架（OS&Y）
末端連接為法蘭或對焊連接，設計按BS5352、MSS-SP-177
| 規格（NPS） | 縮經（R.P） | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |||
| 結構長度（mm） | CL150 | - | - | 108 | 117 | 127 | 140 | 165 | 203 | |||
| CL300 |
L(RF) L1(BW) |
- | - | 152 | 178 | 203 | 216 | 229 | 267 | |||
| CL600 | - | - | 165 | 190 | 216 | 229 | 241 | 292 | ||||
|
手輪直徑（開） （mm） |
W | - | - | 100 | 100 | 125 | 160 | 160 | 180 | |||
|
中心高度（開） （mm） |
CL150/CL300 |
|
- | - | 340/350 | 340/350 | 360/375 | 380/400 | 450/470 | 540/570 | ||
| CL600 | - | - | 360 | 360 | 390 | 430 | 500 | 600 | ||||
| 流道孔徑（mm） | d | - | - | 9 | 12 | 17.5 | 23 | 30 | 35 | |||
|
重量（約） （Kg） |
CL150 | FR/BW | - | - | 4.17/3.5 | 4.8/4.14 | 7.7/6.7 | 12.5/11.5 | 14/11.5 | 21.5/18 | ||
| CL300 | FR/BW | - | - | 4.5/3.7 | 5.2/4.5 | 8.3/7.7 | 14.5/12.5 | 16/13.5 | 24/20 | |||
| CL600 | FR/BW | - | - | 6.3/5.2 | 8.6/6.5 | 13.5/10 | 19.5/15.5 | 26/19.5 | 44/38 | |||
連接尺寸：
PN1.6、2.5、4.0、6.4
螺栓連接閥蓋，縮經。明桿支架（OS&Y）
末端連接為連接法蘭或對焊連接，
設計按GB/T12224-89;GB/T12235-89
|
1.6Mpa | 2.5Mpa | 4.0Mpa | 6.4Mpa | 10.0Mpa | |||||||||||||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | ||
| L | 130 | 150 | 160 | 190 | 200 | 230 | 130 | 150 | 160 | 190 | 200 | 230 | 130 | 150 | 160 | 180 | 200 | 250 | 170 | 190 | 210 | 230 | 240 | 250 | 170 | 190 | 210 | 230 | 240 | 250 | ||
| A | 45 | 55 | 65 | 78 | 85 | 100 | 45 | 55 | 65 | 78 | 85 | 100 | 45 | 55 | 6.5 | 78 | 85 | 100 | 55 | 68 | 78 | 82 | 95 | 105 | 55 | 68 | 78 | 82 | 95 | 112 | ||
| B | 65 | 75 | 85 | 100 | 110 | 125 | 65 | 75 | 85 | 100 | 110 | 125 | 65 | 75 | 85 | 100 | 110 | 125 | 75 | 90 | 100 | 110 | 125 | 135 | 75 | 90 | 100 | 110 | 125 | 145 | ||
| C | 95 | 105 | 115 | 135 | 145 | 160 | 95 | 105 | 115 | 135 | 145 | 160 | 95 | 105 | 115 | 135 | 145 | 160 | 105 | 125 | 135 | 150 | 165 | 175 | 105 | 125 | 135 | 150 | 165 | 195 | ||
| D | - | - | - | - | - | - | - | - | - | - | - | - | 40 | 51 | 58 | 66 | 76 | 88 | 40 | 51 | 58 | 66 | 76 | 88 | 40 | 51 | 58 | 66 | 76 | 88 | ||
| T | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 16 | 18 | 18 | 20 | 16 | 16 | 16 | 18 | 18 | 20 | 18 | 20 | 22 | 24 | 24 | 26 | 20 | 22 | 24 | 24 | 26 | 28 | ||
| f | 2 | 2 | 2 | 2 | 3 | 3 | 2 | 2 | 2 | 2 | 3 | 3 | 2 | 2 | 2 | 2 | 3 | 3 | 2 | 2 | 2 | 2 | 3 | 3 | 2 | 2 | 2 | 2 | 3 | 3 | ||
| f1 | - | - | - | - | - | - | - | - | - | - | - | - | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| n | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| Φ | 147 | 14 | 14 | 18 | 18 | 18 | 147 | 14 | 14 | 18 | 18 | 18 | 14 | 14 | 14 | 18 | 18 | 18 | 14 | 18 | 18 | 23 | 23 | 23 | 14 | 18 | 18 | 23 | 23 | 25 | ||
| w | 100 | 125 | 160 | 180 | 180 | 240 | 100 | 125 | 160 | 180 | 180 | 240 | 100 | 125 | 160 | 180 | 180 | 240 | 100 | 125 | 160 | 180 | 180 | 240 | 100 | 125 | 160 | 180 | 180 | 240 | ||
| H（開） | 248 | 278 | 332 | 386 | 435 | 517 | 248 | 278 | 332 | 386 | 425 | 517 | 248 | 278 | 332 | 386 | 435 | 517 | 248 | 278 | 332 | 386 | 435 | 517 | 248 | 278 | 332 | 386 | 435 | 517 | ||
| 重量（Kg） | 3.6 | 4.1 | 7 | 10 | 12 | 19 | 4 | 4.3 | 7 | 10 | 12.3 | 19 | 5 | 6 | 9 | 10.4 | 16 | 23 | 5.2 | 6.4 | 9 | 12 | 16.4 | 23.2 | 5.2 | 6.4 | 9 | 12 | 16.4 | 24 | ||
