產品概述：

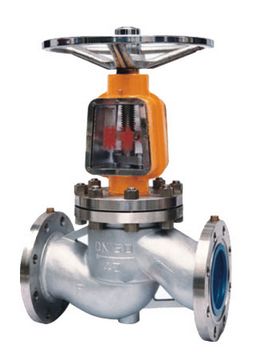

氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
產品特點：
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有最佳的防燃阻火性能。
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠。
性能參數：
公稱通徑（DN） 15－400
公稱壓力（MPa） 1.6 2.5 4.0
試驗壓力（MPa） 強度 2.4 3.75 6.0
密封 1.76 2.75 4.4
適用溫度 ≤200℃
適用介質 氧氣
閥體 硅黃銅、不銹鋼
閥桿 不銹鋼
閥芯 銅、不銹鋼
填料 聚四氟乙烯
結構圖：
壓力試驗：
| 公稱壓力 | 強度試驗 | 水密封試驗 | 上密封試驗 | 氣密封試驗 |
| 2.5 | 3.8 | 2.8 | 2.8 | 0.6 |
| 4.0 | 6.0 | 4.4 | 4.4 |
零件材料及性能：
| 體蓋 | 閥桿 | 閥瓣 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
| 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 本體材質 | PTFE | PTFE | 常溫 | 氧氣 |
| ZCrZn16Si4 |
連接尺寸：
| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | Do |
|
凸面法蘭 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 305 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 316 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 328 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 356 | 200 | |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-Φ18 | 389 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 460 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 528 | 320 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 668 | 450 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 26-Φ23 | 795 | 500 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 30-Φ25 | 910 | 560 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 30-Φ25 | 1200 | 640 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 34-Φ25 | 1200 | 720 | |
| 400 | 950 | 580 | 525 | 485 | 36 | 36-Φ30 | 1560 | 800 |
