產品概述：

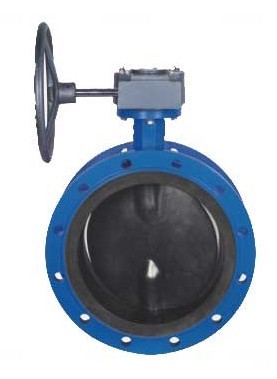

全襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥處于全開狀態。本類襯膠蝶閥門在管道中一般應當水平安裝。
應用范圍：
密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸氣、一般酸堿類
FKM ≤150℃ 水、蒸氣、強酸堿類
標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
檢測試驗：
襯里層：電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
零件材料與工況：
閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料
閥 桿：碳鋼鍍鎳磷、不銹鋼
閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
蝸輪裝置:組合件
技術參數：
|
公稱通徑 |
DN（mm） |
50～800 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
|
零件名稱 |
材料 |
|||
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|||
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|||
|
密封圈 |
各種橡膠、聚四氟 |
|||
|
閥桿 |
2Cr13、不銹鋼 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
材料選用和適用溫度：
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
連接尺寸：
|
公稱通徑 |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
|
50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
|
65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
|
80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
|
100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
|
125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
|
150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
|
200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
|
250 |
68 |
350 |
395 |
12-22 |
206 |
800 |
550 |
350 |
|
300 |
78 |
400 |
445 |
12-22 |
230 |
860 |
600 |
350 |
|
350 |
78 |
460 |
505 |
16-22 |
248 |
883 |
600 |
350 |
|
400 |
102 |
515 |
565 |
16-26 |
289 |
972 |
600 |
350 |
|
450 |
114 |
565 |
615 |
20-26 |
320 |
1043 |
750 |
380 |
|
500 |
127 |
620 |
670 |
20-26 |
343 |
1098 |
750 |
380 |
|
600 |
154 |
725 |
780 |
20-30 |
413 |
1236 |
750 |
380 |
|
700 |
165 |
840 |
895 |
24-30 |
478 |
1431 |
750 |
380 |
|
800 |
190 |
950 |
1015 |
24-33 |
525 |
1488 |
750 |
380 |
