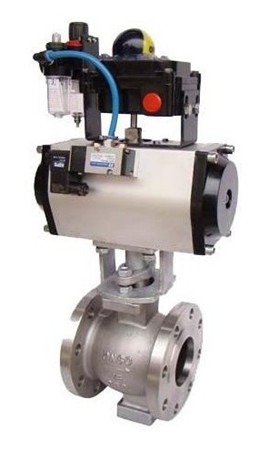

氣動V型球閥

產品價格：￥900（人民幣）

規格：氣動V型球閥

發貨地：良工閥門

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：周先生（先生）

聯系手機：

固定電話：

企業郵箱：[email protected]

聯系地址：廈門市思明區湖濱南路823號1801之一

郵編：201505

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

產品概述：

氣動V型球閥，球芯呈V型狀，可實現線性調節，可調范圍大。當閥門關閉時。V型缺口與閥座之間產生契形剪刀作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸濁介質及粉粒狀介質。配用的ZGH系列氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分為單作用式和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。

產品用途：

V型球閥是一種直角回轉結構的高級控制閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁及控制箱配套使用，可實現開關控制。適用于氣體、液體、固態顆粒介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

結構特點：

1、氣動V型球閥由V型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。
2、具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5、最大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的優越密封性：V型閥采用可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數。
7、超強的剪切能力：V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
9、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑、摩擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不磨損。

制造標準：

結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008

性能規范：

1、V型調節球閥系列參數

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
額定流量系數（CV）	27	47	70	110	170	280	410	750	980	1720	2900	3800	7000	9800	12000	15000	23000
配用氣接管	ф6х1（G1/8）										ф8х1.5（G1／4)		ф10х2(G3/8)
最大轉角（α°）	90°
工作氣源壓力（Mpa）	0.4∽0.7
輸入信號	4∽20mA220、V24VAC
公稱壓力（Mpa）	1.6、2.5、4.0、6.4
工作溫度范圍（℃）	-40∽180、-40∽250
基本誤差	≤±1.5%
回差	≤1.5%
死區	≤0.6%
耗氣量	900L/h（標準狀態）
匯漏量	≤10^-6_х額定流量系數
注	DN25∽DN250對夾式、DN300∽DN600法蘭式

注：1、可以根據用戶提供的流量范圍進行定制小流量閥門
2、可以根據用戶要求提供單作用彈簧復位閥門

零件材料：

零件名稱	材料
閥體、閥蓋	WCB(C)ZG1Cr18Ni12Mo2Ti(R) ZGOOCr17NiMo2(L)ZG1Cr18Ni9Ti(P)
球體、閥桿	2Cr13304316316L
雙頭螺栓	35CrMo
閥座密封面	聚四氟乙稀、2Cr13+STL1Cr18Ni9Ti
襯套	ZCuSn5Pb5Zn、氟橡膠1Cr18Ni9Ti

連接尺寸：

壓力	公稱通徑 DN(mm)	對夾連接			法蘭連接				H
壓力	公稱通徑 DN(mm)	L	L1	D	L	Do	H1	L2氣	Qv347	Qv647	Qv947
PN1.6～2.5Mpa	25	50	25	64		38	55	400	200	222	340
	40	60	25	82		49	60	400	205	228	350
	50	75	32	100	124	60	90	400	225	248	365
	65	85	38	120	145	75	100	400	235	255	375
	80	100	45	135	165	89	105	400	260	270	380
	100	115	50	158	194	110	115	400	270	278	390
	125	135	55	185	210	140	135	455	320	335	405
	150	160	65	216	229	165	175	455	340	358	420
	200	200	80	270	243	205	195	700	390	405	510
	250	240	92	326	297	259	250	700	420	449	540
	300				338	300	265	700	510	550	605
