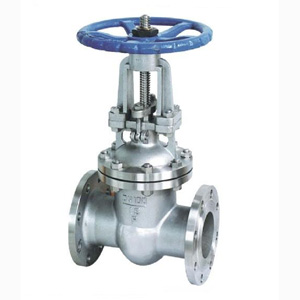

Z41H、Z41Y、Z41W 不銹鋼閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力PN16~PN200，閥體材料為不銹鋼的閘閥。
Z41W、Z41Y、Z41H 不銹鋼閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。應用于工作壓力1.6MPa~20.0MPa，工作溫度-29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
產品特點：
①符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
②密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
③閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
④可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
產品性能參數
|
Z41H、Z41Y、Z41W 不銹鋼閘閥主要性能參數
|
|
型號
|
PN
|
工作壓力/ MPa
|
適用溫度/ ℃
|
適用介質
|
|
Z41W-16P~25P
|
16~25
|
1.6~2.5
|
≤ 150
|
弱腐蝕性介質
|
|
Z41Y-16P~25P
|
|
Z41W-16R~25R
|
|
Z41Y-16R~25R
|
|
Z41W-40P~63P
|
40~63
|
4.0~6.3
|
≤ 150
|
弱腐蝕性介質
|
|
Z41Y-40P~63P
|
|
Z41W-40R~63R
|
|
Z41Y-40R~63R
|
|
Z41Y-100P~160P
|
100~160
|
10.0~16.0
|
≤ 150
|
弱腐蝕性介質
|
|
Z41Y-100R~160R
|
|
Z41H-40P~200P
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸類
|
|
Z41H-40R~200R
|
產品零部件材料
|
Z41H、Z41Y、Z41W 不銹鋼閘閥零部件材料
|
|
|
型號
|
材料
|
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
|
Z41W-16P~25P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
本體材料
|
石棉石墨或柔性石墨
|
|
|
Z41Y-16P~25P
|
堆焊硬質合金
|
|
|
Z41W-16R~25R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
本體材料
|
|
|
Z41Y-16R~25R
|
堆焊硬質合金
|
|
|
Z41W-40P~63P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
本體材料
|
聚四氟乙烯
|
|
|
Z41Y-40P~63P
|
堆焊硬質合金
|
|
|
Z41W-40R~63R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
本體材料
|
|
|
Z41Y-40R~63R
|
堆焊硬質合金
|
|
|
Z41Y-100P~160P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
堆焊硬質合金
|
聚四氟乙烯
|
|
|
Z41Y-100R~160R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
|
|
Z41H-40P~200P
|
鉻鎳鈦不銹鋼
|
不銹鋼
|
不銹鋼或不銹鋼+硬質合金
|
柔性石墨
|
|
|
Z41H-40R~200R
|
鉻鎳鉬鈦不銹鋼
|
不銹鋼
|
不銹鋼或不銹鋼+硬質合金
|
柔性石墨
|
|
產品外形及結構尺寸（PN16）
|
Z41H、Z41Y、Z41W（PN16）不銹鋼閘閥外形及結構尺寸
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×ød
|
H
|
D0
|
重量/ kg
|
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4×ø14
|
175
|
200
|
4
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4×ø14
|
180
|
200
|
5
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4×ø14
|
210
|
200
|
6
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4×ø18
|
210
|
200
|
7
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4×ø18
|
350
|
200
|
19
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4×ø18
|
358
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4×ø18
|
375
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8×ø18
|
433
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8×ø18
|
502
|
320
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8×ø18
|
612
|
360
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8×ø23
|
676
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12×ø23
|
820
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12×ø25
|
969
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30
|
4
|
12×ø25
|
1142
|
560
|
379
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16×ø25
|
1280
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16×ø30
|
1452
|
640
|
850
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20×ø30
|
1541
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20×ø34
|
1676
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20×ø41
|
1874
|
800
|
1112
|
產品外形及結構尺寸（PN25）
|
Z41H、Z41Y、Z41W（PN25）不銹鋼閘閥外形及結構尺寸
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×ød
|
H
|
D0
|
重量/ kg
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4×ø14
|
175
|
200
|
4
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4×ø14
|
180
|
200
|
5
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4×ø14
|
210
|
220
|
6
|
|
32
|
180
|
135
|
100
|
78
|
18
|
2
|
4×ø18
|
210
|
220
|
7
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4×ø18
|
350
|
220
|
18
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4×ø18
|
358
|
250
|
25
|
|
65
|
265
|
180
|
145
|
120
|
22
|
3
|
8×ø18
|
373
|
280
|
35
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8×ø18
|
435
|
300
|
50
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8×ø23
|
500
|
350
|
65
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8×ø25
|
614
|
400
|
100
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8×ø25
|
674
|
450
|
135
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12×ø25
|
818
|
500
|
180
|
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12×ø30
|
969
|
550
|
207
|
|
300
|
500
|
485
|
430
|
390
|
40
|
4
|
16×ø30
|
530
|
560
|
400
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16×ø34
|
1280
|
640
|
631
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16×ø34
|
1450
|
640
|
900
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
20×ø34
|
1541
|
720
|
1013
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20×ø41
|
1676
|
720
|
1166
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20×ø41
|
1874
|
800
|
1258
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
24×ø48
|
2280
|
850
|
—
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24×ø48
|
2420
|
900
|
—
|
產品外形及結構尺寸（PN40~63）
|
Z41H、Z41Y、Z41W（PN40~63）不銹鋼閘閥外形及結構尺寸
|
|
DN
|
L
|
D
|
H
|
W
|
重量/ kg
|
|
50
|
250
|
160
|
685
|
250
|
30
|
|
175
|
30
|
|
65
|
280
|
180
|
705
|
250
|
41
|
|
200
|
300
|
42
|
|
80
|
310
|
195
|
780
|
250
|
48
|
|
210
|
350
|
51
|
|
100
|
350
|
230
|
805
|
300
|
78
|
|
250
|
400
|
80
|
|
125
|
400
|
270
|
890
|
350
|
112
|
|
295
|
400
|
125
|
|
150
|
450
|
300
|
945
|
350
|
152
|
|
340
|
1002
|
450
|
175
|
|
200
|
550
|
375
|
1100
|
400
|
200
|
|
405
|
1150
|
450
|
220
|
|
250
|
650
|
445
|
1350
|
450
|
300
|
|
470
|
500
|
320
|
|
300
|
750
|
510
|
1445
|
500
|
450
|
|
530
|
1528
|
650
|
490
|
|
350
|
850
|
570
|
1665
|
—
|
680
|
|
595
|
1792
|
—
|
700
|
|
400
|
950
|
655
|
1930
|
—
|
850
|
|
670
|
2180
|
—
|
920
|
產品外形及結構尺寸（PN100）
|
Z41H、Z41Y、Z41W（PN100）不銹鋼閘閥外形及結構尺寸
|
|
DN
|
L
|
D
|
H
|
W
|
重量/ kg
|
|
50
|
250
|
195
|
680
|
300
|
48
|
|
65
|
280
|
220
|
720
|
300
|
68
|
|
80
|
310
|
230
|
870
|
350
|
92
|
|
100
|
350
|
265
|
885
|
400
|
133
|
|
125
|
400
|
310
|
1020
|
450
|
216
|
|
150
|
450
|
350
|
1110
|
500
|
275
|
|
200
|
550
|
430
|
1225
|
500
|
360
|
|
250
|
650
|
500
|
1257
|
550
|
700
|
產品外形及結構尺寸（PN160）
|
Z41H、Z41Y、Z41W（PN160）不銹鋼閘閥外形及結構尺寸
|
|
DN
|
L
|
D
|
H
|
W
|
重量/ kg
|
|
65
|
340
|
245
|
820
|
350
|
110
|
|
80
|
390
|
260
|
850
|
350
|
145
|
|
100
|
450
|
300
|
980
|
400
|
192
|
|
125
|
525
|
355
|
1050
|
450
|
307
|
產品外形及結構尺寸（PN200）
|
Z41H、Z41Y、Z41W（PN200）不銹鋼閘閥外形及結構尺寸
|
|
DN
|
L
|
D
|
H
|
W
|
重量/ kg
|
|
50
|
350
|
210
|
712
|
350
|
108
|
|
65
|
410
|
260
|
765
|
400
|
195
|
|
80
|
470
|
290
|
835
|
450
|
250
|
|
100
|
550
|
360
|
950
|
500
|
350
|
|
125
|
650
|
385
|
1080
|
500
|
540
|
|
150
|
750
|
440
|
1140
|
600
|
738
|
|
