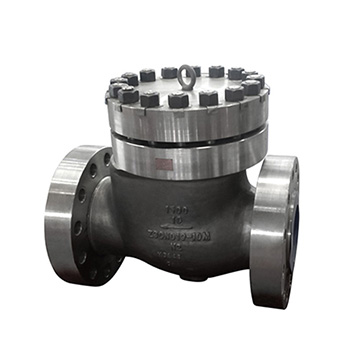

止回閥 H44H-1500Lb

產品價格：￥8900（人民幣）

規格：止回閥 H44H-1500Lb

發貨地：良工閥門

品牌：

最小起訂量：1臺

QQ洽談點擊詢價 進入商鋪

上海滬工閥門廠（集團）有限公司

誠信商家

會員級別：鉆石會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：周先生（先生）

聯系手機：

固定電話：

企業郵箱：[email protected]

聯系地址：廈門市思明區湖濱南路823號1801之一

郵編：201505

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

止回閥 H44H-1500Lb首頁 > 產品展示 > 止回閥

止回閥 H44H-1500Lb

產品概述
添加收藏夾
PDF下載
電子郵件

執行標準
設計制造：ANSI B16.34
結構長度：ANSI B16.5
檢驗與試驗：API 598、API 6D

主要性能規范：

試驗
壓力

公稱壓力LB

150

300

600

殼體強度試驗

3.1

7.8

10.3

密封試驗

2.2

5.6

7.6

閥體材料

WCB(C)

CF8(P)	CF8M(R)	WC6 WC9(V)
≤100	≤100	≤550
硝酸類	醋酸類	水、蒸汽

工作溫度（℃）

≤425

適用介質

水、蒸汽、油品

樣圖：

主要尺寸及重量：

公稱通徑NPS		單位	主要外形尺寸和連接尺寸							重量
in	mm	單位	L	D	D1	D2	b	z-d	H	重量
2"	50	in	9.00	6.00	4. 75	3.62	0. 75	4-0. 75	6.34	16.6
2"	50	mm	203	157	120. 7	92	19.5	4-19	161	16.6
2 1/2"	65	in	8.50	7 .00	5.50	4.12	0.88	4-0. 75	7 .08	22.5
2 1/2"	65	mm	216	178	139. 7	105	22.5	4-19	180	22.5
3"	80	in	9.50	7 .50	6.00	5.00	0.94	4-0.75	7 .48	32.5
3"	80	mm	241	190.5	152.4	127	24	4-19	190	32.5
4"	100	in	11.50	9.00	7 .50	6.19	0.94	8-0. 75	8.66	53.8
4"	100	mm	292	229	190.5	157 .2	24	8-19	220	53.8
6"	150	in	14.00	11.0	9.50	8.50	1.00	4-0.88	10.12	83.8
6"	150	mm	356	279	241.5	216	25.5	8-22.5	257	83.8
8"	200	in	19.50	13.50	11. 75	10.62	1.12	8-0.88	11.50	141.3
8"	200	mm	495	343	298.5	270	29	8-22.5	292	141.3
10"	250	in	24.5	16.00	14.25	12. 75	1.19	12-1.00	13. 78	190.5
10"	250	mm	622	406	362	324	30.5	12-25	350	190.5
12"	300	in	27 .50	19.00	17 .00	15.00	1.25	12-1.00	15.60	292
12"	300	mm	699	483	432	381	32	12-25	398	292

公稱通徑NPS		單位	主要外形尺寸和連接尺寸							重量
in	mm	單位	L	D	D1	D2	b	z-d	H	重量
API 300Lb
2"	50	in	10.50	6.5	5.0	3.62	0.88	8-0.75	7 .06	21
2"	50	mm	267	165	127	92	22.5	8-19	179.5	21
3"	80	in	12.50	8.25	6.62	5.00	1.12	8-0.88	8.36	47
3"	80	mm	318	210	168	127	29.0	8-22.5	212.4	47
4"	100	in	14.00	10.00	7 .88	6.19	1.25	8-0.88	9.69	69
4"	100	mm	356	254	200	157	32.0	8-22.5	246	69
6"	150	in	17 .50	12.50	10.62	8.50	1.44	12-0.88	11.50	133
6"	150	mm	445	317 .5	269. 7	216	37 .0	12-22.5	292	133
8"	200	in	21.00	15.00	13.00	10.62	1.62	12-1.00	12. 91	165.5
8"	200	mm	533	381	330	270	41.5	12-25.5	328	165.5
10"	250	in	24.50	17 .50	15.25	12. 75	1.88	16-1.12	14. 9	208
10"	250	mm	622	444.50	387	324	48.0	16-28.5	378.6	208
12"	300	in	28.00	20.50	17. 75	15.00	2.00	16-1.25	16.53	296
12"	300	mm	711	521	451	381	51.0	16-32	420	296
API 400Lb
2"	50	in	11.50	6.50	5.00	3.62	1.00	8-0.75	7 .55	26
2"	50	mm	292	165	127	92	25.5	8-19	192	26
3"	80	in	14.00	8.25	6.62	5.00	1.25	8-0.88	8.66	53
3"	80	mm	356	210	168	127	32	8-22.5	220	53
4"	100	in	16.00	10.00	7 .88	6.19	1.38	8-1.00	9.64	72
4"	100	mm	406	254	200	157	35	8-25.5	245	72
6"	150	in	19.50	12.50	10.62	8.50	1.62	12-1.00	11.61	136.5
6"	150	mm	495	317 .5	270	216	41.5	12-25.5	295	136.5
8"	200	in	23.50	15.00	13.00	10.62	1.88	12-1.12	12.99	207.3
8"	200	mm	597	381	330	270	48	12-28.5	330	207.3
10"	250	in	26.50	17 .50	15.52	12. 75	2.12	16-1.25	14.96	300.9
10"	250	mm	673	445	387	324	54	16-32	380	300.9
12"	300	in	30.00	20.50	17. 75	15.00	2.25	16-1.38	16. 73	390
12"	300	mm	762	520	450.8	381	57 .5	16-35	425	390

API 600Lb
公稱通徑NPS		單位	主要外形尺寸和連接尺寸								重量
in	mm	單位	L	D	D1	D2	D8	b	Z-d	H	重量
2"	50	in	11.61	6.50	5.0	425	3.25	0. 98	8-0. 75	7 .99	34
2"	50	mm	295	165	127 .0	108	82.6	25	8-19	203	34
3"	80	in	14.13	8.27	6.62	5. 75	4.87	1.26	8-0.88	9.25	63
3"	80	mm	359	210	168.1	146	123 .8	32	8-22	235	63
4"	100	in	17 .13	10. 75	8.50	6.89	5.87	1.50	8-1.00	11.26	114
4"	100	mm	435	273	215. 9	175	149.2	38	8-25	286	114
6"	150	in	22.13	14.0	11.5	9.49	8.31	1.89	12-1.14	13.00	207
6"	150	mm	562	356	292.1	241	211.1	48	12-29	330	207
8"	200	in	26.14	16.50	13. 74	11.89	10.63	2.20	12-1.26	15.00	387
8"	200	mm	664	419	349.1	302	269.9	56	12-32	381	387
10"	250	in	31.14	20.0	17 .0	14.02	12. 75	2.25	16-1.38	18.00	580
10"	250	mm	791	508	431.8	356	323.8	64	16-35	457	580
12"	300	in	33.15	22.00	19.25	16.26	15.0	2.64	20-1.38	23.00	778
12"	300	mm	842	559	489	413	381.0	67	20-35	584	778
