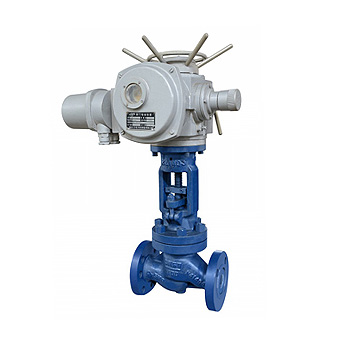

電動截止閥 J941H-100I

產品價格：￥800（人民幣）

規格：電動截止閥 J941H-100I

發貨地：良工閥門

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：周先生（先生）

聯系手機：

固定電話：

企業郵箱：[email protected]

聯系地址：廈門市思明區湖濱南路823號1801之一

郵編：201505

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

電動截止閥 J941H-100I首頁 > 產品展示 > 截止閥

電動截止閥 J941H-100I

產品概述
添加收藏夾
PDF下載
電子郵件

結構特點與用途
1、中法蘭式、自密時式多結構滿足用戶要求。
2、可以安裝在管道的任何位置上，啟閉迅速、耐磨耐蝕。
3、不銹鋼截止閥適用于各腐蝕性介質上的管道上，有良好的防腐性和足夠的強度。
4、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫的特點。

試驗壓力：

公稱壓力PN(MPa)		1.6	2.5	4.0	6.4	10.0	16.0
試驗壓力	殼體強度試驗	2.4	3.8	6.0	9.6	15	24
	上密封試驗	1.8	2.8	4.4	7.0	11	18
	密封試驗	1.8	2.8	4.4	7.0	11	18

適用溫度：

產品類別	適用介質	適用溫度(℃)
J41H(Y)-C 型 J941H(Y)-C 型	水、蒸汽、油品	≤425℃
J41H(Y)-C 型 J941H(Y)-C 型	水、蒸汽、油品	≤450℃
J41W-P型 J941W-P型	硝酸類	≤150℃
J41W-R型	醋酸類	≤150℃
J41Y-I型 J941Y-I型	蒸汽	≤550℃

主要零件材料：

產品類別	零件名稱
產品類別	閥體、閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件	手輪
J41H(Y)-C 型	25、WCB	鉻不銹鋼	25	H：不銹鋼 Y：鈷基硬質合金鋼	鋁合銅	柔性石墨	優質碳鋼	可鍛鑄鐵
J41W-P 型 J941W-P 型	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼			不銹鋼
J41W-R 型	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼			不銹鋼
J41Y-I 型 J941Y-I 型	鉻鉬鋼	鉻鉬鋼	合金鋼	鈷基硬質合金鋼			合金鋼

樣圖：

主要尺寸及重量：

公稱通徑 (mm)	主要外形尺寸及連接尺寸(mm)									重量（kg）
公稱通徑 (mm)	L	D	D1	D2	b	f	Z-d	H	D0	重量（kg）
J41H(Y)-16C、J41W-16P、J41W-16R、J41Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	1650	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	14
65	290	180	145	120	18	3	4-18	400	280	22.5
80	310	195	160	135	20	3	8-18	355	280	29
100	350	215	180	155	22	3	8-18	415	320	32.5
125	400	245	210	185	24	3	8-18	460	360	80
150	480	280	240	210	24	3	8-12	510	400	93.5
200	600	335	295	265	26	3	12-23	710	400	180
250	650	405	355	320	30	3	12-23	786	450	440
300	750	460	410	375	30	3	12-23	925	500	648

公稱通徑 (mm)	J41H(Y)-25、J41W-25P、J41W-25R、J41Y-25I J941H(Y)-25、J941W-25P、J941W-25R、J941Y-25I
	主要外形尺寸及連接尺寸(mm)										電動裝置	重量(kg)
	L	D	D1	D2	b	f	Z-d	H手	H電	D0	電動裝置	手動	電動
10	130	90	60	40	16	2	4-14	198	-	120	-	4.9	-
15	130	95	65	45	16	2	4-14	218	-	120	-	5.4	-
20	150	105	75	55	16	2	4-14	258	-	140	-	7	-
25	160	115	85	65	16	2	4-14	275	-	160	-	7.4	-
32	180	135	100	75	18	2	4-18	280	-	180	-	8.5	-
40	200	145	110	85	18	3	4-18	330	-	200	-	12.5	-
50	230	160	125	100	20	3	4-18	350	645	240	DZW10I	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW10I	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW15I	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	400	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
150	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786	-	450	-	446	-
300	750	485	430	390	40	4	12-30	952	-	500	-	654	-

公稱通徑 (mm)	J41H(Y)-40、J41W-40P、J41W-40R、J41Y-40I J941H(Y)-10、J941W-40P、J941W-40R、J941Y-40I
	主要外形尺寸及連接尺寸(mm)												電動裝置	重量(kg)
	L	D	D1	D2	D6	b	f	f2	Z-d	H手	H電	D0	電動裝置	手動	電動
10	130	90	60	40	35	16	2	4	4-14	198	-	120	-	4.9	-
15	130	95	65	45	40	16	2	4	4-14	233	-	120	-	5.7	-
20	150	105	75	55	51	16	2	4	4-14	275	-	140	-	7	-
25	160	115	85	65	58	16	2	4	4-14	285	-	160	-	8.8	-
32	180	135	100	78	66	18	2	4	4-18	302	-	180	-	11.8	-
40	200	145	110	85	76	18	3	4	4-18	355	-	200	-	16.5	-
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW10I	24	61
65	290	180	145	120	110	22	3	4	8-18	408	690	280	DZW10I	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW20I	44	84
100	350	230	190	160	150	24	3	4.5	8-23	480	770	360	DZW30I	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW90I	190	339

公稱
通徑
(mm)

主要外形尺寸及連接尺寸(mm)

電動
裝置

重量(kg)

Z-d

H手

H電

手動

電動

J41H(Y)-64、J941H(Y)-64、J41Y-64I、J941Y-64I

10	170	100	70	50	35	18	2	4	4-14	198	-	120	-	5.7	-
15	170	105	75	55	41	18	2	4	4-14	195	-	140	-	10	-
20	190	125	90	68	51	20	2	4	4-18	228	-	160	-	13	-
25	210	135	100	78	58	22	2	4	4-18	275	-	180	-	14.5	-
32	230	150	110	82	66	24	2	4	4-23	325	-	200	-	19	-
40	260	165	125	95	76	24	3	4	4-23	360	-	240	-	25	-
50	300	175	135	105	88	26	3	4	8-23	410	710	280	DZW10	35	64
65	340	200	160	130	110	28	3	4	8-23	450	750	320	DZW15	48	77
80	380	210	170	140	121	30	3	4	8-23	485	785	360	DZW30	56	86
100	430	250	200	168	150	32	3	4	8-25	537	837	400	DZW45	125	171
125	500	295	240	202	176	36	3	4	8-30	631	-	400	-	131	-
150	550	340	280	240	204	38	3	4	8-34	646	-	450	-	157	-
200	650	405	345	300	260	44	3	4	12-34	813	-	500	-	283
J41H(Y)-100、J941H(Y)-100、J41Y-100I、J941Y-100I
10	170	100	70	50	35	20	2	4	4-14	198	-	129	-	6	-
15	170	105	75	55	40	20	2	4	4-14	202	-	140	-	11	-
20	190	125	90	68	51	22	2	4	4-18	228	-	160	-	13.2	-
25	210	135	100	78	58	24	2	4	4-18	250	-	180	-	14	-
32	230	150	110	82	66	24	2	4	4-23	326	-	220	-	15	-
40	260	165	125	95	76	26	3	4	4-23	359	-	240	-	29	-
50	300	195	145	112	88	28	3	4	4-25	414	710	280	DZW15	49	82
65	340	220	170	138	110	32	3	4	8-25	434	750	320	DZW20I	65	104
80	380	230	180	148	121	34	3	4	8-25	547	785	400	DZW30	95	138
100	430	265	210	172	150	38	3	4.5	8-30	621	837	450	DZW45	115	243
125	500	310	250	210	176	42	3	4.5	8-34	732	-	450	-	149	-
150	550	350	290	250	204	46	3	4.5	12-34	840	-	500	-	310	-
200	650	430	360	312	260	54	3	4.5	12-41	925	-	550	-	390	-
J41H(Y)-160
15	170	110	75	52	40	24	2	4	4-18	148	-	140	-	12.2	-
20	190	130	90	62	51	26	2	4	4-23	156	-	160	-	15	-
25	210	140	100	72	58	28	2	4	4-23	125	-	189	-	17	-
32	230	165	115	85	66	30	2	4	4-25	200	-	200	-	21.4	-
40	260	175	125	92	76	32	3	4	4-27	230	-	240	-	32	-
50	300	215	165	132	88	36	3	4	8-25	262	-	250	-	52	-
65	340	245	190	152	110	44	3	4	8-30	303	-	320	-	69	-
80	380	260	205	168	121	46	3	4	8-30	341	-	400	-	98	-
100	430	300	240	200	150	48	3	4.5	8-34	485	-	450	-	119	-
