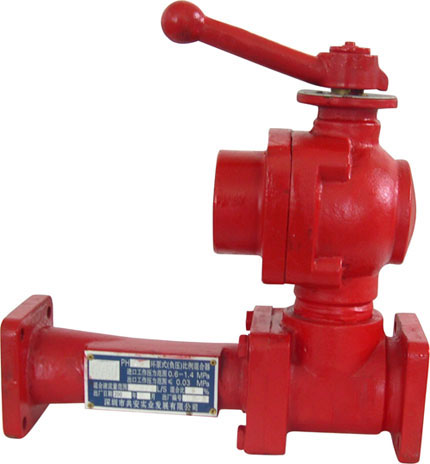

（一）PH系列環泵式泡沫比例混合器是泡沫滅火系統中吸取，輸送泡沫液的一種設備。用以安裝在消防泵及其它供水設備中，根據配用的泡沫產生器和噴射設備不同的混合液量要求，按比例吸取泡沫液，并送至消防水泵進水管中使之與水混合形成混合液而后將混合液送至泡沫產生裝置或噴射設備中，進行滅火。
（二）結構特點
１、混合器是由調節手柄、指示牌、調節閥、混合室、擴散管等組成。
２、混合器指示牌上標有不同數值，其數值與產生噴射泡沫設備的混合液數值相對應。
3、混合器應安裝在水泵附近，與水泵進水管和出水管連接。混合器要求水泵進口壓力要小于0.03MPa,否者將影響混合器的吸取泡沫液的性能.
4、混合器在0.6～1.4MPa進口壓力范圍內，其吸取泡沫液量在某一檔是基本不變的。而產生和噴射泡沫設備在不同的壓力下其混合液量發生變化時，其混合比將產生變化。因此要適當調整和控制產生和噴射泡沫設備的壓力，使其壓力不能太低或太高，以使得保證泡沫液量在混合液量中所占比例。
（三）技術參數
|
進口工作壓力范圍(指水泵出口壓力) |
0.6~1.4 MPa |
||
|
出口工作壓力范圍(指水泵進水口壓力) |
<0.03 MPa |
||
|
型 號 |
調節手柄指示數值 |
吸入，輸出泡沫液量 |
與配用的泡沫產生器和噴射設備響應的型號舉例 |
|
PH32 |
4 |
0.24 |
PC4 |
|
8 |
0.48 |
PC8 |
|
|
16 |
0.96 |
PC16 |
|
|
24 |
1.44 |
PC24 |
|
|
32 |
1.92 |
PL32 |
|
|
PH48 |
16 |
0.96 |
PCL8X2 |
|
24 |
1.44 |
PCL8X3 |
|
|
32 |
1.92 |
PCL16X2 |
|
|
48 |
2.88 |
PL48 |
|
|
PH64 |
24 |
1.44 |
PQ4X6 |
|
32 |
1.92 |
PQ8X4 |
|
|
48 |
2.88 |
PQ16X3 |
|
|
64 |
3.84 |
PL32X2 |
|
