安捷倫新一代示波器: 突破性技術為同等預算提供性能更優異的安捷倫示波器
|
型號
|

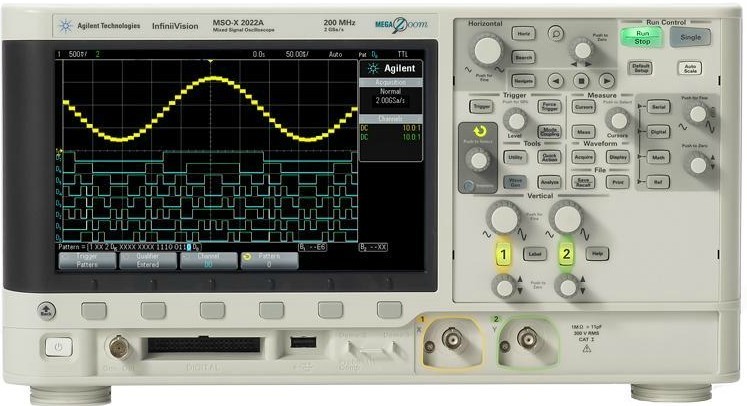

DSOX2002A
|
DSOX2004A
|
DSOX2012A
|
DSOX2014A
|
DSOX2022A
|
DSOX2024A
|
|
MSOX2002A
|
MSOX2004A
|
MSOX2012A
|
MSOX2014A
|
MSOX2022A
|
MSOX2024A
|
|
帶寬(可升級)
|
70 MHz
|
100 MHz
|
200 MHz
|
|
模擬通道
|
2
|
4
|
2
|
4
|
2
|
4
|
|
數字通道(MSO)
|
8 個集成數字通道(可選)
|
|
產品系列
|
InfiniiVision 2000 X 系列
|
InfiniiVision 3000 X 系列
|
|
模擬通道
|
2和4個模擬通道
|
|
帶寬(可升級)
|
70、100、200 MHz
|
100、200、350、500 MHz
|
|
采樣率
|
1 GSa/s, 通道全開 2 GSa/s, 半通道交叉模式
|
2 GSa/s, 通道全開 4 GSa/s, 半通道交叉模式
|
|
存儲器深度
|
100 kpts
|
2 Mpts標配, 4 Mpts可選 (選件DSOX3MemUp)
|
|
波形更新速率
|
50,000個波形/秒
|
1,000,000個波形/秒
|
|
數字通道數
|
MSO 型號標配 8通道 可通過DSOX2MSO升級
|
MSO型號標配16通道 可通過DSOX3MSO升級
|
|
WaveGen內置 20 MHz函數發生器上海擇選機械設備有限公司
|
有(選件DSOX2WAVEGEN)
|
有(選件DSOX3WAVEGEN)
|
|
搜索和導航
|
無
|
有
|
|
串行協議分析
|
無
|
有(多個選件)
|
|
分段存儲器
|
有(選件DSOX2SGM)
|
有(選件DSOX3SGM)
|
|
模板極限測試
|
有(選件DSOX2MASK)
|
有(選件DSOX3MASK)
|
|
AutoProbe接口
|
無
|
有
|
觀察更長時間、更深入的信號細節
最大顯示屏最快更新速率
為獲得最佳信號可視性，Agilent 2000 X 系列示波器InfiniiVision 2000 X 系列采用安捷倫的MegaZoom IV 定配備了業內同檔次中最大的顯示屏。8.5 英寸WVGA 顯示制ASIC 技術，具有高達每秒50,000 個波形的更新速率。屏與同檔的其他示波器相比，顯示面積至少大兩倍，分利用這個速度，您能觀察到某段時間內的更多信號細節辨率至少高五倍(WVGA 800x480 與QVGA 320x240 相比)和偶發異常。
Agilent 2000 X 系列使您能夠查看更多信號細節, 捕獲在其他同類示波器上無法察覺的偶發毛刺。
更深的存儲器, 更長的捕獲時間
Agilent 2000 X 系列具有高達100kpts 的存儲器，比同檔的其他示波器至少高40 倍，使您能夠捕獲長時間的信號，同時在調整水平設置時，可以在較大的時間/格時仍維持高采樣率，并且可以對感興趣的區域進行迅速縮放。深存儲器使示波器可在更長時間內保持高采樣率。
安捷倫的MegaZoom IV 代定制ASIC 技術能有效的將示波器、邏輯分析儀和WaveGen 內置函數發生器的功能集成到一臺外形緊湊的儀器中。第4 代MegaZoom 技術實現了業界最快的波形更新速率和深存儲器采集響應。
集三種儀器的功能于一身, 執行更多測量
同檔次中的最佳示波器
InfiniiVision 2000 X 系列具有同類產品中最深的100kpts 存儲器(采用安捷倫已獲專利的MegaZoom IV 代技術)，可在啟用存儲器的情況下保持高速響應，能夠持續快速提供50,000 波形/秒的業內最快更新速率。即便在您啟用測量或添加數字通道時，其性能也不會受到影響。
此外，2000 X 系列還提供23 種自動測量，例如電壓、時間和頻率，以及四種波形運算函數(包括FFT) 。盡管擁有如此多的功能，其價格與同檔次進口產品如Tektronix TDS2000C 示波器相當。
業界首款經濟型混合信號示波器 (MSO)
2000 X 系列是同檔產品中首款提供集成邏輯分析儀功能的儀器。迄今為止，這種檔次的示波器只有2 個或4 個模擬通道。不過當今有很多設計都包含數字部分，傳統的2 通道或4 通道示波器無法為當前工作提供足夠的通道數。通過添加8 個集成的數字同步通道，您在同一臺儀器上可使用多達12 個通道執行時間關聯的觸發、采集和查看。購買2 通道或4 通道DSO 后，可隨時通過許可證啟用集成的 8 個數字定時通道，將 DSO 升級到 MSO。
業內獨有的WaveGen 內置函數發生器
2000X 系列是業界首款集成了20MHz 函數發生器的示波器，特別適合非常注重工作臺空間和預算的教學實驗室或設計實驗室使用。集成的函數發生器能為被測件輸出正弦波、方波、斜波、脈沖、直流和噪聲波形等激勵。由于這款示波器集成了一個函數發生器，因此您不必再單獨購買。通過訂購DSOX2WaveGen 選件，并使用許可證安裝，您可隨時啟用WaveGen 內置函數發生器。
業界獨有的可全面升級示波器, 提供更多投資保護
可升級性
各個項目可能會用到不同的示波器功能，但傳統示波器的功能配置是固定的，您只能獲得購買時的那些功能。2000X 系列可通過全方位的升級特性來保護您的投資。在未來需要更多帶寬(高達200 MHz) 、數字通道、WaveGen 或測量應用選件時，您可根據實際需要輕松添加這些功能。
模板測試
無論是在制造過程中根據特定標準執行合格/不合格測試或是在研發調試階段測試偶發信號異常，模板測試選件都能作為一種有價值的高效工具。2000 X 系列具有業界獨有的基于硬件的模板測試功能，每秒可執行高達50,000 次測試。
分段存儲器
在捕捉低占空比脈沖或數據猝發時，可使用分段存儲器采集功能來優化采集存儲器。分段存儲器可使您有選擇地捕獲并存儲重要的信號，而跳過非重要的信號空閑期/靜寂時間。它特別適用于封包化串行總線、脈沖激光、雷達猝發與高能物理實驗等應用。2000 X 系列型號能夠捕獲高達25 個分段，最少重新準備時間低于19μs 。
其他高效工具
參考波形
示波器的非易失參考波形存儲器可以存儲兩個波形。比較這些參考波形與實時波形，并對已存儲數據進行后分析和測量。您也可將波形數據存儲到移動USB 存儲器設備。這些數據還能調用到示波器的兩個參考存儲器的其中一個，進行全面的波形測量和分析。為便于進行PC 分析，波形數據以逗號分隔值制格式(*.csv) 對XY 數據進行保存和/或傳輸。將屏幕圖像保存到PC 存檔時可采用各種格式，包括: 8 位位圖(*.bmp)、24 位位圖和PNG 24 位圖像(*.png)。
本地化的圖形用戶界面和幫助系統
您可以使用自己最熟悉的語言來操作示波器。示波器的圖形用戶界面、內置幫助系統、前面板蓋板和用戶使用手冊支持11 種語言版本。這些語言分別為: 英語、簡體中文、繁體中文、日語、韓語、德語、法語、西班牙語、俄語、葡萄牙語和意大利語。在操作過程中，長按任意鍵即可進入內置的幫助系統。
探頭解決方案
根據應用選擇恰當的探頭和附件能夠發揮2000 X 系列示波器的最大價值。安捷倫為InfiniiVision 2000 X 系列示波器提供一套完備的創新型探頭和附件。
自動定標
按下autoscale( 自動定標) 鍵，示波器便可顯示任何一個活動信號，并自動設置垂直、水平和觸發控制以獲得最理想的觀察效果(本特性可根據教育環境的需要來啟用或禁用)。
連通性
內置USB 主機端口(前后各一個) 和USB 設備端口可輕松實現PC 連通性。網絡瀏覽器接口使您能夠通過LAN 在PC 上對示波器進行全面操作，并保存和調用存儲的波形以及設置文件。如有需要，示波器有一個可選的LAN/ VGA 模塊為您提供網絡連通性，并能將示波器連接到外部監視器。另外，它還有一個可選的GPIB 模塊。同一時刻只能使用一種模塊。
附件保存方便
示波器的內置存儲倉使您可以非常方便地保存探頭、電源線和其他附件
