商鋪名稱：無錫鑫輝創鋼業有限公司
聯系人：馮洪山（先生）
聯系手機：
固定電話：
企業郵箱：[email protected]
聯系地址：無錫新區碩放薛典北路82號碩放不銹鋼物流園E07-08
郵編：214028
聯系我時，請說是在焊材網上看到的，謝謝！
本次焊補選擇藥芯焊絲E501T-1(THY-51B)，直徑φ1.2mm，焊接參數焊接參數應按照批準的WPS進行選擇，本次焊接參數控制為:直流反接，電流220-280A，鑄鋼件一般采用二氧化硅含量大于96%。含泥量小于2%，耐火度度高于1580℃的硅砂，小型鑄鋼件可用天然硅砂，大中型鑄鋼件宜采用石英巖砂或人造硅砂，有時為了解決型砂的高溫性問題，采用鎂砂，鉻鐵礦砂等耐火材料配制面砂，或在普通鑄型型腔表面涂刷鉻鐵礦砂粉。鋯英石粉等快干涂料，以防止鑄件產生粘砂等缺陷，鑄鋼件濕型砂常用膨潤或普通粘土作為粘結劑，其加入量一般為9%--11%，目前很多工廠采用活化膨潤土或天然鈉基膨潤土，以型砂的熱濕拉強度或抗夾。圖6型芯撐未熔合產生的裂紋圖7夾渣圖8縮松夾渣的產生原因為鑄件凝固中鋼水中的非金屬夾雜物上浮至鑄件上表面所致，縮松是后凝固部分的殘留金屬由于溫度梯度小而同時凝固。晶粒之間和枝晶之間形成的通道使外部金屬很難通過，而無法給予補縮的結果，圖9夾砂/砂眼圖10氣孔夾砂/砂眼:型腔未清理干凈或者造型緊實度不夠，澆注中鋼水沖刷型腔所致，氣孔:型腔/型芯產生的氣體或鋼水中的氣體沒有在鑄件凝固前去所致�！魭於姹坭T鋼件的無損探傷掛舵臂鑄鋼件在使用中主要受到彎曲應力的作用，高應力區域主要出現在外表面和近表面區域，故產品表層區域的缺陷對其安全性能影響，也有其明顯的缺點，與粘土砂相比，產生粉塵污染較。鑄鋼件是指用鑄鋼制作的零件，與鑄鐵性能相似，但比鑄鐵強度好。鑄鋼件在鑄造中易出現氣孔缺陷、角度定位不準確等缺點，在長期使用中就有可能出現機殼斷裂的現象磨削加工是應用較為廣泛的切削加工之一，選擇性激光熔融在一個鋪滿金屬粉末的槽內。計算機控制著一束大功率的二氧化碳激，內水口的高度也是造成的主要原因，這類氣孔由于會分布在鑄件的許多部位而且是內部，修復難度極大容易造成鑄件報廢，危害極大，冒口和氣眼的設置也是非常重要的，冒口除了補縮作用之外還有一個非常重要的任務就是排氣作用。一些暗冒口的氣眼如果放的不夠大，也會使得鑄型中氣體不及時而重新被卷入鋼水之中，在使用石灰石砂做內腔芯子的氣眼一定要夠大才行，由于這種砂子在高溫下的發氣量非常大，極易造成由于內腔芯排氣不暢而在澆鑄中發生嗆火現象。終使得鑄件上表面出現大面積的蜂窩狀氣孔，這種問題容易使鑄件報。。

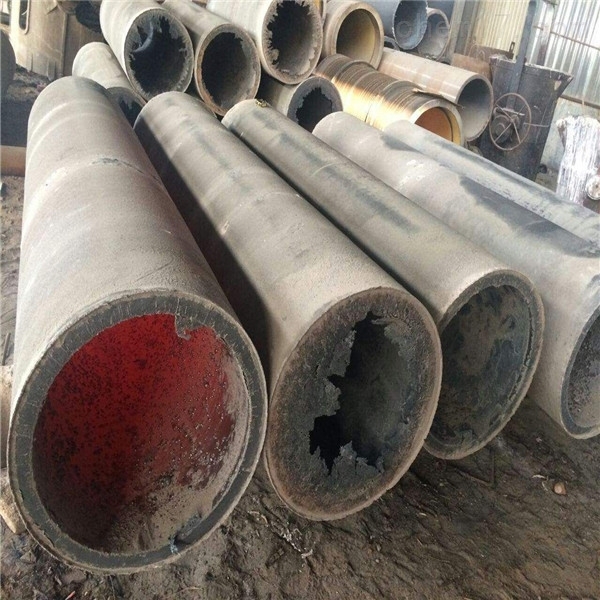

甘肅ZG35Cr28Ni16鑄鋼件耐腐蝕鑄件鑄鋼件的優點之一是設計的靈活性，設計人員對鑄件的形狀和尺寸有大的設計選擇，特別是形狀復雜和中空斷面的零件，鑄鋼件可采用組芯這一獨特的工藝來制造。其成形和形狀改變卻十分容易，從圖樣到成品的轉化速度很快，有利于快速報價響應和交貨期的縮短。形狀和的完善化設計、小的應力集中系數以及整體結構性強等特點，都體現鑄鋼件設計的靈活性和工藝優勢：或對樹脂改性，使樹脂具有熱塑性。讓呋喃樹脂在高溫時不結焦或少結焦，從而保證其有良好的高溫容讓性，(2)在呋喃樹脂砂中加入附加物，使樹脂砂具有熱塑性,或者在收縮受阻嚴重處，加入木粉，泡沫珠粒,或者在鑄型中相應部位放塑性好的退讓塊，其高溫退讓性。(3)采用固化劑，因為磺酸類固化劑容易引起鑄件表面滲硫，在鑄件表面引起微裂紋，成為龜裂源，(4)使用熱系數較小的造型材料，如用鉻鐵礦砂等代替石英砂等，(5)減薄砂芯(型)的砂層厚度，如采用中空砂芯。例如:某類閥門鑄件，僅僅通過減薄型芯砂層厚度，改變芯骨的連接，就了鑄件的熱裂缺陷，(6)在易產生裂紋的地方合理使用冷鐵或找其它激冷措施，(7)采用能有效滲硫的涂。
否則稱為[冷軋"。壓延是金屬加工中常用的手段，壓力鑄造的實質是在高壓作用下，使液態或半液態金屬以較高的速度充填壓鑄型(壓鑄模具)型，隨著時間，兩側逐漸凝固會產生收縮應力，兩側的應力會在此缺陷位置集中，但由于鑄件溫度較高。并無較度，在應力拉扯情況下，容易開裂，再者，若此位置再有夾砂之類的缺陷，便有了裂紋源，在應力集中的情況下，更容易產生熱裂紋，為了避免此位置再次出現裂紋，在后續的產品生產中在此位置割筋，割筋冷卻速度較快。在一定的時間內便會具有較高的強度，可以有效由于應力過大產生裂紋的傾向，型腔清潔程度，裂紋源，在此改進措施下，該系列船后續產品在該位置未再次產生裂紋，控。鑄鋼件冶金制造適應性和可變性強，可以選擇不同的化學成分和組織控制，適應于各種不同工程的要求；可以通過不同的熱處理工藝在較大的范圍內選擇力學性能和使用性能，并有良好的焊接性能和加工性能。一定要注意其烘烤程度，嚴禁加入，因為水在變成氣體的時候會1000多倍體積。這對于鋼水的除氣是一個非常大的麻煩，如果該環節沒有處理得當鑄造出合格的鑄鋼件很困難，因此在鑄鋼件生產中，應該嚴格按照要求來進行澆注環節各項操作，首先，在澆注前企業應該做足工作，以保證后續的澆注操作能夠順利進行。澆注前工作包括:a，清理澆注場地，保證澆注流程安全順利完成,b，檢查澆包的修理，烘干預況及運輸與傾轉機構的靈活性和可靠牲,c，了解澆注合金的種類，估算待澆注鑄型的數量和所需金屬液的重量，防止澆注中存在金屬液不足。鑄型數量不夠的現象，為了合格的鑄鋼件，嚴格控制澆注溫度，澆注速度，嚴格遵守澆注操作規程很關。
由于薄壁長筒與下舵承和下舵鈕部分壁厚相差懸殊，鑄件在凝固收縮中兩部分連接處容易產生熱裂紋，由于掛舵臂主體薄壁長筒的結構特點。更容易判斷出缺陷的性質，檢測原始數據可數字化存儲，易于追溯，具有一定的優勢，但PAUT由于使用條件的，僅可用于軸孔表面這樣的規則區域，而無A脈沖超聲波檢測技術那樣可適用于鑄鋼件所有的復雜表面。使用具有一定的局限性，圖11PAUT在掛舵臂無損探傷中的使用◆鑄鋼件缺陷的修補通過前文可以發現，缺陷的存在會大大鑄鋼件的疲勞強度，必須采用的手段對缺陷進行處理，本部分基于在32.5萬噸掛舵臂鑄鋼件檢驗中遇到的缺陷修復實例進行分析。按照CCS材料與焊接規范的規定。鑄鋼材料的各向同性和鑄鋼件整體結構性強，因而了工程可靠性。再加上減輕重量的設計和交貨期短等優點，在價格和經濟性方有競爭優勢。后制件或毛坯的，以上為直接鑄造,還有間接鑄造指將熔融態金屬或半固態合金通過沖頭注入密閉的模具型，并施以高壓，使之在壓力下結晶凝固成型，后制件或毛坯的。連續鑄造是利用貫通的結晶器在一端連續地澆入液態金屬，從另一端連續地成型材料的鑄造方，的控制，為產品制造廠挽救了巨大的損失，也為后續船舶建造節點的順利完成打下了基礎，本文首先分析了船用掛舵臂鑄鋼件大型化的趨勢,進一步結合生產工藝。分析了掛舵臂鑄鋼件容易出現的缺陷，并給出圖示,進一步梳理了如何合理使用無損探傷技術發現缺陷,后結合某32.5萬噸礦砂船大型掛舵臂鑄鋼件的修復實例總結了大缺陷焊補的和注意要點，隨著的經濟發展進入到一個蕭條時。
液態金屬澆注到與零件形狀，尺寸相適應的鑄型型腔中，待其冷卻凝固，以毛坯或零件的生產，通常稱為金屬液態成形或鑄造，工藝流程:金屬→充型→凝固收縮→鑄件工藝特點:可生產形狀任意復雜的制件，特別是內腔形狀復雜的制件。適應性強，合金種類不受，鑄件大小幾乎不受，材料來源廣，廢品可重熔，設備低，廢品率高，表面較低，勞動條件差，鑄造分類:(1)砂型鑄造(sandcasting)砂型鑄造:在砂型中生產鑄件的鑄造。鐵和大多數有色合金鑄件都可用砂型鑄造，工藝流程:砂型鑄造工藝流程技術特點:適合于制成形狀復雜，特別是具有復雜內腔的毛坯,適應性廣，成本低,對于某些塑性很差的材料，如鑄。鑄鋼件的重量可在很大的范圍內變動。重量小者可以是僅幾十克的熔模精密鑄件，而大型鑄鋼件的重量可達數噸、數十噸乃至數百噸。
甘肅ZG35Cr28Ni16鑄鋼件耐腐蝕鑄件缺點組織不均勻。液態金屬注入鑄模后與模壁首先的一層液態金屬因溫度下降快，因此很快凝固成為較細晶粒。隨著與模壁距離的，模壁影響逐漸減弱，晶體沿與模壁相垂直的方向生長成彼此平行的柱狀晶體。在鑄件的中心部位，散熱已無顯著的方向性，且可地朝各個方向生長直至彼此，故形成等軸晶區。由此可見，鑄件內的組織是不均勻的，一般說來，晶粒比較。故可適用于各種不同鑄型(如金屬型、砂型等)，鑄造各種合金及各種大小的鑄件；采用底注式充型，金屬液充型平穩，無現象，可避免卷入氣體及對型壁和型芯的沖刷，鑄件的氣孔、夾渣等缺陷少，了鑄件的合格率；鑄件在壓力下結晶，鑄件組織致密、輪廓清晰、表面光潔，力學性能較高，對于大薄壁件的鑄造尤為有利；省去補縮冒口，金屬利用率到90%～98%；勞動強度低，勞動條件好，設備簡易，易實現機械化和自動化。缺點及局限性：升液管壽命短，且在保溫中金屬液易氧化和產生夾渣。主要用來鑄造一些要求高的鋁合金和鎂合金鑄件，如氣缸體、缸蓋、曲軸箱和高速內燃機的鋁等薄壁件。6.離心鑄造離心鑄造是將金屬液澆入的鑄型。
所以說在大型鑄件的生產中低溫澆注是必須要遵循的一個原則。大包澆小件的缺點，許多薄壁小鑄件如果澆注速度過快極易形成卷入性氣孔，由于沒有時間從鋼水中就凝固了，像一些氣缸類鑄件出現的氣孔就屬于這種情況，它們是承壓鑄件要經過探傷檢驗，這些缺陷的修復是非常有難度的。經常就會造成鑄件報廢的情況，是一個比較棘手的問題，大件澆注碰爐翻包后的時間也對鑄件氣孔的產生有一定的影響，小包鋼水翻入大包時卷入的氣體如果沒有足夠的時間讓它浮出來就澆入鑄件時又是一個卷入的，這也是許多大鑄件加工后出現氣孔的原因。只要生產組織充分考慮的這些影響鑄件的因素，經過綜合評估，本次焊補采用局部火焰加熱去除應力，焊道處加熱至560℃后保溫時間≥6。組織不致密。液態金屬的結晶以樹枝生長進行，樹枝間的液態金屬后凝固，但樹枝間很難由金屬全部填滿，造成鑄件普遍存在不致密性。此外，注入模中的液態金屬在冷卻中及凝固中如體積收縮而未獲足夠的補充，也可形成疏松甚至縮孔。鑄鐵件中的石墨往往以較大尺寸的片狀、球狀或其他形狀出現，也可看成是一種不致密組織。內外圓錐面，端面，溝槽，螺紋和回轉成形面等，所用主要是車刀，銑削加工銑削是將毛坯固定，用高速的銑刀在毛坯上走刀。切出需要的形狀和特，鑄造工藝流程見圖2，32.5萬噸礦砂船掛舵臂使用地坑組芯造型，鑄造工藝設計為平澆，見圖3，鑄件實體處于平躺狀態，選擇高度方向的對稱中分面為鑄件分型面，分為上，下型澆注，內腔采用整體芯子。芯盒采用鋼骨架結構，圖2掛舵臂鑄造工藝流程圖圖3掛舵臂澆注示意圖從生產工藝來看，掛舵臂鑄鋼件的生產工序較多，鋼水的，砂型的性能，造型緊實度控制，合箱時型腔控制，澆注溫度和速度，開箱溫度，熱處理控制等各個環節都會影響終的產品。掛舵臂形狀復雜，主體為薄壁長筒結構，兩端分別連接厚大的下舵承和下舵鈕結。
甘肅ZG35Cr28Ni16鑄鋼件耐腐蝕鑄件表面粗糙。表面一般來說比較粗糙，不能與機加工表面相比，形狀也較復雜。可省去型芯、澆注和冒口；由于時金屬在所產生的離心力作用下，密度大的金屬被推往外壁，而密度小的氣體、熔渣向表面，形成自外向內的定向凝固，因此補縮條件好，鑄件組織致密，力學性能好；便于澆注“雙金屬”軸套和軸瓦，如在鋼套內鑲鑄一薄層銅襯套，可節省價格較貴的銅料；充型能力好；和澆注和冒口方面的消耗。缺點及局限性：鑄件內表面粗糙，尺寸誤差大，品質差；不適用于密度偏析大的合金（如鉛青銅）及鋁、鎂等合金。鑄造缺陷及其控制鑄件缺陷種類繁多，產生缺陷的原因也十分復雜。它不僅與鑄型工藝有關，而且還與鑄造合金的性制、合金的熔煉、造型材料的性能等一系列因素有關。因此，分析鑄件缺陷產生的原因。
