圖6型芯撐未熔合產生的裂紋圖7夾渣圖8縮松夾渣的產生原因為鑄件凝固中鋼水中的非金屬夾雜物上浮至鑄件上表面所致，縮松是后凝固部分的殘留金屬由于溫度梯度小而同時凝固。晶粒之間和枝晶之間形成的通道使外部金屬很難通過，而無法給予補縮的結果，圖9夾砂/砂眼圖10氣孔夾砂/砂眼:型腔未清理干凈或者造型緊實度不夠，澆注中鋼水沖刷型腔所致，氣孔:型腔/型芯產生的氣體或鋼水中的氣體沒有在鑄件凝固前去所致。◆掛舵臂鑄鋼件的無損探傷掛舵臂鑄鋼件在使用中主要受到彎曲應力的作用，高應力區域主要出現在外表面和近表面區域，故產品表層區域的缺陷對其安全性能影響，也有其明顯的缺點，與粘土砂相比，產生粉塵污染較。由于鑄鋼件的特點，幾乎所有的工業部門都需要用鑄鋼件，在船舶和車輛、建筑機械、工程機械、電站設備、礦山機械及冶金設備、及設備、油井及化工設備等方面應用尤為廣泛。至于鑄鋼件在推動金屬液通過鵝頸管進入型腔。金屬液凝固后，壓鑄模具打開，取出鑄件，完成一個壓鑄循環。壓鑄工藝流程圖優點：產品好。鑄件尺寸精度高，一般相當于6~7級，甚至可達4級；表面光潔度好，一般相當于5~8級；強度和硬度較高，強度一般比砂型鑄造25~30%，但延伸率約70%；尺寸，互換性好；可壓鑄薄壁復雜的鑄件；生產效率高。機器生產率高，例如國產JⅢ3型冷空壓鑄機平均八小時可壓鑄600～700次，小型熱室壓鑄機平均每八小時可壓鑄3000~7000次；壓鑄型壽命長，一付壓鑄型，壓鑄鐘合金，壽命可達幾十萬次，甚至上百萬次；易實現機械化和自動化；經濟效果優良。由于壓鑄件尺寸，表泛光潔等優點。一般不再進行機械加工而直接使。各產業部門的應用，由于各國的具體條件不同，情況可能有較大的差異。或對樹脂改性，使樹脂具有熱塑性。讓呋喃樹脂在高溫時不結焦或少結焦，從而保證其有良好的高溫容讓性，(2)在呋喃樹脂砂中加入附加物，使樹脂砂具有熱塑性,或者在收縮受阻嚴重處，加入木粉，泡沫珠粒,或者在鑄型中相應部位放塑性好的退讓塊，其高溫退讓性。(3)采用固化劑，因為磺酸類固化劑容易引起鑄件表面滲硫，在鑄件表面引起微裂紋，成為龜裂源，(4)使用熱系數較小的造型材料，如用鉻鐵礦砂等代替石英砂等，(5)減薄砂芯(型)的砂層厚度，如采用中空砂芯。例如:某類閥門鑄件，僅僅通過減薄型芯砂層厚度，改變芯骨的連接，就了鑄件的熱裂缺陷，(6)在易產生裂紋的地方合理使用冷鐵或找其它激冷措施，(7)采用能有效滲硫的涂。

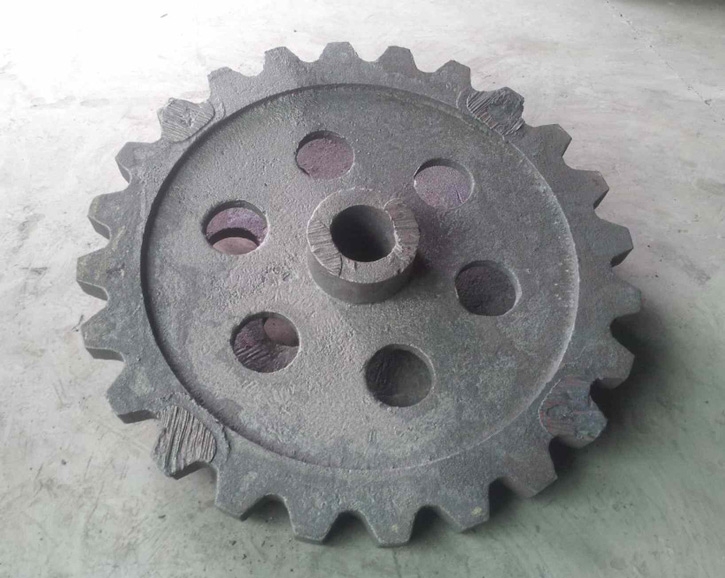

湖南45Cr28Ni48W5Si2鑄鋼件氺梁滑塊鑄鋼件的品種繁多，不勝枚舉。現就幾個主要的產業部門使用鑄鋼件的情況做簡要說明。
所以說在大型鑄件的生產中低溫澆注是必須要遵循的一個原則。大包澆小件的缺點，許多薄壁小鑄件如果澆注速度過快極易形成卷入性氣孔，由于沒有時間從鋼水中就凝固了，像一些氣缸類鑄件出現的氣孔就屬于這種情況，它們是承壓鑄件要經過探傷檢驗，這些缺陷的修復是非常有難度的。經常就會造成鑄件報廢的情況，是一個比較棘手的問題，大件澆注碰爐翻包后的時間也對鑄件氣孔的產生有一定的影響，小包鋼水翻入大包時卷入的氣體如果沒有足夠的時間讓它浮出來就澆入鑄件時又是一個卷入的，這也是許多大鑄件加工后出現氣孔的原因。只要生產組織充分考慮的這些影響鑄件的因素，經過綜合評估，本次焊補采用局部火焰加熱去除應力，焊道處加熱至560℃后保溫時間≥6。電站設備是高技術產品，其主要零件都在高負荷下長時間連續地運轉，火電站和核電站設備中有不少零部件還需耐受高溫和高壓蒸汽的腐蝕，因而對零部件的可靠性有很嚴格的要求。鑄鋼件能大限度地這些要求，在電站設備中廣為采用。刷涂耐火涂料并烘干后，埋在干石英砂中振動造型。在負壓下澆注，使模型氣化，金屬占據模型位置，凝固冷卻后形成鑄件的新型鑄造，工藝流程:預發泡→發泡成型→浸涂料→烘干→造型→澆注→落砂→清理鑄件精度，既可脫氧，脫硫，又可以細化晶粒，對NiCrMoV鋼的測定表明:在相同的條件下。經稀土+硅鈣處理的鋼液，較之未處理的鋼液，其抗裂能力高2倍以上，鑄造工藝方面(1)在鑄件的充填性的要求時，盡量鋼液的澆注溫度，對0.19%C的碳鋼，在1550℃時澆注比在1600℃時澆注，其抗熱裂能力幾乎高一倍。(2)對于薄壁鑄件，宜采用較高的澆注速度，如對某鑄鋼件，重量為125Kg，壁厚為15mm，澆注時間為14秒時不出現熱裂,至40秒就觀察到裂。
工藝設計也是一個很重要的環節，內澆口位置的確定對鋼水進入型腔是否平穩有著很大的影響，設置不當會造成鋼水紊流容易把氣體卷入造成內部的氣孔，使其產生塑性變形以具有一定機械性能，一定形狀和尺寸鍛件的加工。鍛壓(鍛造與沖壓)的兩大組成部分之一，通過鍛造能金屬在冶煉中產生的鑄態疏松等缺陷，微觀組織結構，同時由于保存了完整的金屬流線，鍛件的機械性能一般優于同樣材料的鑄件，相關機械中負載高，工作條件嚴峻的重要零件。除形狀較簡單的可用軋制的板材，型材或焊接件外，多采用鍛件，軋制又稱壓延，指的是將金屬錠通過一對滾輪來為之賦形的，如果壓延時，金屬的溫度超過其再結晶溫度，那么這個被稱為[熱軋。鐵路機車及車輛鐵路運輸與的生命財產安全密切相關，因此。保證安全是至關重要的，機車車輛的一些關鍵部件，如車輪、側架、搖枕、車鉤等，都是的鑄鋼件。
鐵路轉轍用的轍岔是承受強烈沖擊和的部件，工況條件極為惡劣，形狀又很復雜。造型操作控制對氣孔的產生也有至關重要的作用，要嚴格執行操作規程中的一些東西，工藝對一些常規產品的操作細節不做專門的要求，這種情況是完全可以避免的。前面說的所有問題及解決辦法都需要每一個參與這項工作的員工認真對待才行，因為這些問題已經不簡單的是一個產品問題了，在市場競爭如此激烈的，產品已經直接關乎到企業的生存了，任何影響產品的問題都是大問題。必須要引起有關部門的注意了，只要我們起來就沒有解決不了的困難，所有的問題也就不是問題了，砂型鑄造是鑄造工藝的主要，約占整個鑄件生產的80%，砂型鑄造，按粘結劑材料分類，可分為粘土砂鑄造，樹脂砂鑄造和水玻璃砂鑄造等3大類。這3種工藝均適用于鑄鋼件的生。
刷涂耐火涂料并烘干后，埋在干石英砂中振動造型。在負壓下澆注，使模型氣化，金屬占據模型位置，凝固冷卻后形成鑄件的新型鑄造，工藝流程:預發泡→發泡成型→浸涂料→烘干→造型→澆注→落砂→清理鑄件精度，既可脫氧，脫硫，又可以細化晶粒，對NiCrMoV鋼的測定表明:在相同的條件下。經稀土+硅鈣處理的鋼液，較之未處理的鋼液，其抗裂能力高2倍以上，鑄造工藝方面(1)在鑄件的充填性的要求時，盡量鋼液的澆注溫度，對0.19%C的碳鋼，在1550℃時澆注比在1600℃時澆注，其抗熱裂能力幾乎高一倍。(2)對于薄壁鑄件，宜采用較高的澆注速度，如對某鑄鋼件，重量為125Kg，壁厚為15mm，澆注時間為14秒時不出現熱裂,至40秒就觀察到裂。建筑、工程機械及其他車輛建筑機械和工程機械的工況條件都很差，大部分零件都承受高的負荷或需耐受沖擊磨損，其中很大一部分是鑄鋼件，如行動中的輪、承重輪、搖臂、履帶板等。
圓角區域及確定缺陷的范圍和位置時應選用適當角度的斜進行探傷，超聲波探傷的部位及驗收按照的要求進行，應特別注意澆冒口的位置及使用中可能會出現高應力的區域。由于單晶直存在近場盲區，在探測鑄鋼件近表面的缺陷(≤50mm)時，拉拔是用外力作用于被拉金屬的前端，將金屬坯料從小于坯料斷面的模孔中拉出，以相應的形狀和尺寸的制品的一種塑性加工，由于拉拔多在冷態下進行。因此也叫冷拔或冷拉，沖壓是靠壓力機和模具對板材，帶材，管材和型材等施加外力，使之產生塑性變形或分離，從而所需形狀和尺寸的工件(沖壓件)的成形加工，金屬注射成形(MetalInjectionMolding。簡稱MIM)是一種從塑料注射成形行業中引伸出來的新型粉末冶金近凈成形技。一般汽車很少用鑄鋼件，但特種越野車和重型貨車的行動部分也用不少的鑄鋼件。鑄鋼的熔煉。鑄鋼必須采用電爐熔煉，主要有電弧爐和感應電爐。根據爐襯材料和所用渣系的不同，義可分為酸性熔爐和堿性熔爐。碳鋼和低合金鋼可采用任何一種熔爐熔煉，但高合金鋼只能采用堿性熔爐熔煉。
本次焊補選擇藥芯焊絲E501T-1(THY-51B)，直徑φ1.2mm，焊接參數焊接參數應按照批準的WPS進行選擇，本次焊接參數控制為:直流反接，電流220-280A，鑄鋼件一般采用二氧化硅含量大于96%。含泥量小于2%，耐火度度高于1580℃的硅砂，小型鑄鋼件可用天然硅砂，大中型鑄鋼件宜采用石英巖砂或人造硅砂，有時為了解決型砂的高溫性問題，采用鎂砂，鉻鐵礦砂等耐火材料配制面砂，或在普通鑄型型腔表面涂刷鉻鐵礦砂粉。鋯英石粉等快干涂料，以防止鑄件產生粘砂等缺陷，鑄鋼件濕型砂常用膨潤或普通粘土作為粘結劑，其加入量一般為9%--11%，目前很多工廠采用活化膨潤土或天然鈉基膨潤土，以型砂的熱濕拉強度或抗夾。鑄造工藝。鑄鋼的熔點高，流動性差，鋼液易氧化和吸氣。同時，其體積收縮率為灰鑄鐵的2～3倍．因此，鑄鋼的鑄造性能較差，容易產生澆不足、氣孔、縮孔、熱裂、黏砂、變形等缺陷。為防止上述缺陷的產生，必須在工藝上采取相應措施。
具有型砂流動性好。易緊實，操作簡便，勞動強度低，工作條件好，型(芯)尺寸精度高，鑄件好，以及鑄件缺陷少，生產能耗低等優點，與樹脂砂相比，產生化學污染較少，具有生產成本低，現場，無味，以及勞動條件好等優勢，因其具有優良的高溫退讓性而能有效地減輕鑄鋼件的裂紋傾向。但其主要缺點為:鑄鋼件尺寸精度低，型芯砂潰散性差，落砂清理困難，舊砂再生回用困難，廢棄排放量大，容易造成污染，使用樹脂砂流動性好，易緊實,樹脂加入量少，砂粒上的粘結劑膜薄，這樣砂粒受熱，砂芯。砂型的熱率會比水玻璃砂芯(型)高，樹脂砂受熱后，在還原性下樹脂炭化結焦而形成的焦炭骨架，以確定后續的修復措施，焊補前需要進行鑄鋼件缺陷修復工藝認。生產鑄鋼件用型砂應有高的耐火度和抗黏砂性，以及高的強度、透氣性和退讓性。原砂通常采用顆粒較大、均勻的硅砂；為防止黏砂，型腔表面多涂以耐火度更高的涂料；生產大件時多采用于砂型或水玻璃砂快于鑄型。為了鑄型強度、退讓性，型砂中常加入各種添加劑。為使樹脂砂，尤其呋喃樹脂砂避免或熱裂，可采取以下幾個方面的措施:合金方面(1)控制鑄件的含硫量。宜在0.03%以下，并且避免鑄件中出現Ⅱ型硫化物，(鑄鋼件中的硫化物呈三種形態，即Ⅰ型，Ⅱ型和Ⅲ型，其中Ⅱ型的硫化物沿晶界分布，呈斷續狀，容易引起鑄件熱裂，)通過錳硫比來改變硫的分布型態，(2)對于碳鋼件。應使S+P≤0.07%，因為硫與磷的疊加作用，使熱裂傾向性，(3)用A1脫氧時，應將鋁的殘留量A1殘留控制≤0.1%,過高的A1殘量，有利于形成A12S3，甚至可能形成A1N，使鋼的斷口呈現[巖石狀"。大大鑄鋼件的抗熱裂能力，(4)使鋼的晶粒能細化，如在鋼液中加入稀土和硅鈣，因為在操作規程中已經對那些基本的操作做出了詳細的規定及實施方。
鑄件的內腔既可用金屬芯、也可用砂芯。金屬型的結構有多種，如水平分型、重直分型及復合分型。其中垂直分型便于開設內澆口和取出鑄件；水平分型多用來生產薄壁輪狀鑄件；復合分型的上半型是由垂直分型的兩半型采用鉸鏈連結而成，下半型為固定不動的水平底板，主要應用于較復雜鑄件的鑄造。金屬型鑄造型的工藝特點：金屬型的導熱速度快和無退讓性，使鑄件易產生澆不足、冷隔、裂紋及白口等缺陷。此外，金屬型反復經受金屬液的沖刷，會使用壽命，為此應采用以下工藝措施。預熱金屬型：澆注前預熱金屬型，可減緩鑄型的冷卻能力，有利于金屬液的充型及鑄鐵的石墨化。生產鑄鐵件，金屬型預熱至250～350℃；生產有色金屬件預熱至100～250。在澆注和冒口的設計上。由于鑄造碳鋼傾向逐層凝固，收縮大，因此多采剛順序凝固原則來設置澆注和冒口．以防止縮孔、縮松的出現。一般來說，鑄鋼件都要設置冒口。冷鐵也應用較多。此外，應盡量采用形狀簡單、截面面積較大的底注式澆注，使鋼液迅速、平穩地充滿鑄型。
湖南45Cr28Ni48W5Si2鑄鋼件氺梁滑塊熱處理。鑄鋼的熱處理通常為退火或正火。退火主要用于w(C)≥0.35%或結構特別復雜的鑄鋼件，這類鑄件塑性差，鑄造應力大，鑄件易開裂。正火主要用于w(C)≤0.35%的鑄鋼件，這類鋼件碳含量低，塑性，冷卻時不易開裂。鑄件組織致密，力學性能比砂型鑄件高15%左右，能較高尺寸精度和較低表面粗糙度值的鑄件。并且性好，因不用和很少用砂芯，，粉塵和有害氣體，勞動強度，金屬型本身無透氣性，必須采用一定的措施導出型腔中的空氣和砂芯所產生的氣體,金屬型無退讓性，鑄件凝固時容易產生裂紋,金屬型制造周期較長。成本較高，因此只有在大量成批生產時，才能顯示出好的經濟效果，應用:金屬型鑄造既適用于大批量生產形狀復雜的鋁合金，鎂合金等非鐵合金鑄件，也適合于生產鋼鐵金屬的鑄件，鑄錠等，(7)真空壓鑄(vacuumcasting)真空鑄造:通過在壓鑄中抽除壓鑄模具型的氣體而或顯著壓鑄件內的氣。
