一、主要用途 本儀器具有高度抗干擾能力，使信號噪聲比提高40db，適用于強電力干擾環境下工作。 １.能探測地下電纜及地下金屬管線的走向和埋深，平面位置誤差不大于５厘米。 ２.能探測空架電纜芯線的混線，地氣障礙點，其障礙點接觸電阻不能大于２千歐。 ３.配上探針（接地規）能探測無屏蔽地下直埋塑料電纜的混線、地氣障礙點其地氣障礙點接觸電阻不能大于2.5兆歐。 二、主要技術指標
三、使用范圍：是通信和電力電纜施工和維護工作中的常用儀器，可測定架空或地下電纜芯線故障的準確位置。為電纜、管線的改擴建維修提供了方便，可減少開挖地面，節省人力、物力和時間，因此是各郵電局和工礦企業必備的儀器。 | |||||||||||||||||||||||||||||||||||
用途及使用說明 電纜探測器是通信、電力電纜施工和維護工作中的常用儀器，可以測定地下電纜及金屬管線的準確位置和埋設深度，或測定架空電纜芯線障礙的準確部位。為電纜、管線的改建擴建維修提供了方便，可減少開控地面，節省人力、物力和時間，因此是各郵電局和工礦企業必備的儀器。 主要用途 本儀器具有高度抗干擾能力、使信號噪音比提高40db、適用于強電力干擾環境下工作。 1.能探測地下電纜及地下金屬管線的走向和埋深，平面置誤差不大于5厘米。 ２.能探測架空電纜芯線的混線，地氣障礙點，其障礙點接觸電阻不能大于２干歐。 ３.配上探針（接地規）能探測無屏蔽地下直埋塑料電纜的混線、地氣障礙點其地氣障礙點接觸電阻不能大于２.５兆歐。 ４.能探測鎧裝電纜的走向，對地漏電等障礙。
| |||||||||||||||||||||||||||||||||||

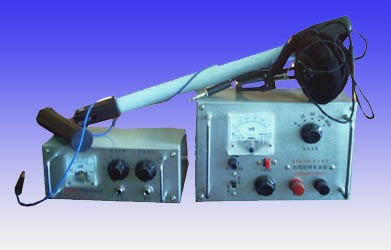

| QTQ02型電纜探測器使用說明 一、 用途及使用范圍： 電纜探測器是通信、電力電纜施工和維護工作中的常用儀器，可以測定地下電纜及金屬管線的準確位置和埋設深度，或測定架空電纜芯線障礙的準確部位。為電纜、管線的改建擴建維修提供了方便，可減少開控地面，節省人力、物力和時間，因此是各郵電局和工礦企業必備的儀器。 主要用途： （1）探測地下電纜的走向及埋深。采用電纜芯線放音，用一號探頭探測，埋深在1.5米以?xún)?nèi)的電纜有效探測距離大于25公里。埋深在2.5米以?xún)?nèi)的電纜有效探測距離大于10公里，平面位置誤差大于5厘米。 （2）探測地下金屬管線（油管、汽管、水管）的走向及埋深，由金屬管線放音（電纜鉛皮放音），用大號探頭探測。 有效探測距離大于1000米。 有效探測深度在200米內可達7米。 在600米內可達5米。 在1000米內可達3米。 （3）探測架空電纜芯線障礙的部位。 架空電纜芯線的混線、地氣，其障礙點接觸電阻小于2000歐時，用二號探頭能準確地判斷障礙們置。 （4）如配置一具測量探針（接地規），便可以測量地下塑料電纜絕緣不良（地氣）點的準確們置。可在15公里內查找漏電阻在2.5兆歐以下的絕緣不良障礙。無屏蔽的地下直埋塑料電纜的混線，地氣障礙點，也可用一號探頭在地面上探測出來。 二、 基本原理： 由振蕩器產生一個音頻信號電流，流經被測電纜（金屬管線）通過大地構成回路。此電流在被測系統周?chē)a(chǎn)生磁場，磁力線透過大地傳到地面，在地面上用一探測線圈拾取磁場信號，經接收器選頻放大以后用耳機監聽，因此檢驗這一磁場的變化就可以判斷地下金屬管線的位置。同樣原理可以在電纜鉛皮外檢驗內部芯線的障礙部位。 本儀器具有高度抗干擾能力，是因?yàn)檎袷幤鞣乓粜盘?hào)頻率選擇在512周，正置于電力干擾諧波之外，避開了它們的干擾，接收器僅對512周信號放大，對其他頻率信號均有足夠的衰減，從而保證了儀器工作的可靠性。 三、 儀器介紹： 本儀器主要由振蕩器、接收器、大號探頭、小號探頭組成。現分別介紹如下： 1、振蕩器：
電表還可用來測量電池電壓，按下“電源測試”按鈕，如表針不到紅線，表示電池不足13V，需要更換電池。 電表的另一用途是監測放音線路聯接情況，從輸出端子上接上或取下一根放音線，電青讀數應有明顯變化，否則表示放音線沒有接好，或接觸點沒有打磨干凈，接觸電阻太大。 2、 接收器 接收器備有電表，可以明顯的比較信號的變化，如電表示讀表示讀數不明顯可旋轉電表控制鈕加以調整，因此探測電纜障礙時，為了比較障礙點前后信號的大小，必須記住原檔位及電表讀數，要比耳機監聽靈敏度高。 在所有的情況下音量控制旋鈕應當開到最小，以耳機中恰好聽到聲音為止，這是因?yàn)樘綔y(cè)電纜時音量過大會使啞點范圍變寬，增加測量誤差。在探測電纜芯線障礙時，音量過大，會使障礙點前后變化不明顯。因此牢記這一原則是很重要的。
3、 大號探頭
4、 小號探頭 由探頭及聯線組成，為探測架空電纜專用。
四、 使用方法： 1、 芯線放音法探測地下電線的路由及埋深。 對于施工中或沒有業務的電纜可用此法能在25公里范圍內進行有效探測。 （1）將振蕩器放在電纜的一端，選一根良好芯線為放音線，接到輸出端子上，這根放音線的遠端也應接到另一根地氣棒上。另一個輸出端子接到另一個輸出端子接到另一根地氣棒上，使放音電流構成回路。
（2）順時針旋轉“輸出控制”接通電源，同時調節“電表靈敏度控制”，使表針有明顯數值，并防止電表撞針。 （3）將面板上“連續一斷續”開關放到“連續”。 （4）調節“阻抗選擇”，停在電表讀數最大一檔，此時輸出阻抗與外電路阻抗匹配。 （5）按下電流測試鈕，檢驗電池電壓是否大于13V，否則應換電池。 （6）再將“連續一斷續”開關放到“斷續”，以節省電池。 （7）將耳機和探頭插入接收器相應塞孔，右旋“音量控制”，接通電源，調節音量，在放音點周?chē)纯陕?tīng)到清晰的信號音，表示儀器完好。 （8）將大號探頭扳到與探桿成0°探測時，使探頭管軸線與地面垂直，自放音點向遠端行進，啞點的正下即為電纜位置。（如圖6）探頭移動的位置順序（如圖7），2、4、6······是啞點，各啞點的聯線即為電纜的走向.
（10）將探頭扳到45°，使探頭自然下垂慢慢的沿電纜的垂線移動，應注意無論是在電纜左右都應使探頭軸線指向電纜，這樣便更得到啞點1及啞點2。（見圖9）。此時D（埋深）=L1= L1或D=2/ L1+ L1。由于電纜的分支或轉彎處磁場的分布較為復雜，因此必須在電纜的直線段內測量其埋深。 2、 電纜鉛皮放音法探測地下電纜和金屬管線的路由及埋深。 有業務的電纜或金屬管線需用鉛皮放音法。由于這種方法消耗電流較大，所以探測范圍將大大縮短。 （1） 選擇放音點； 為了擴大有效探測范圍，應注意選擇放音點，例如某支局有A、B、C三條電纜，探測電纜B時，就應該在乙端向甲端放音，因?yàn)槿缭诩锥朔乓簦盘?hào)電流會被A、C電纜分流，（如圖10）。對于金屬管線的T型接頭也屬類似情況，使用時應多加注意。 （2）將振蕩器輸出端子接到電纜的鉛皮上或金屬管線上，另一輸出端子接到兩根地氣棒上，地氣棒砸到距電纜約10米處，并與電纜走向成45°角的位置上（如圖11）。
| |||||||||||||||||||||||||||||||||||
