3MDCN30導電膠 3MECT05導電膠 3MCEAP-4B導電膠3MC40BH膠帶

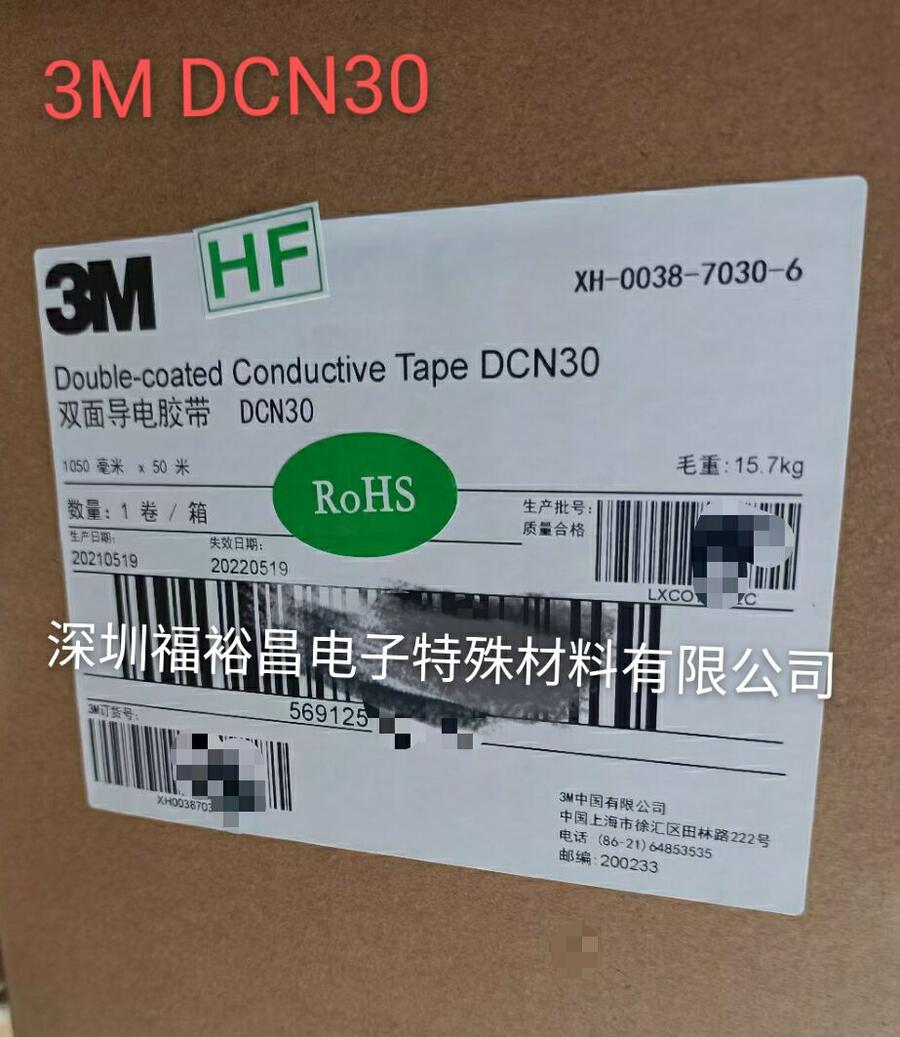

3MDCN30規格:1050mmx50m
厚度:0.03MM
基材:導電無紡布
顏色:灰色
中文名稱: 3M DCN30 雙面導電膠帶
英文名稱: 3M DCN30 double coated conductive tape
3MDCN30雙面導電膠帶:雙面涂導電丙烯酸壓敏膠X異從形性，整支規格1050MMx50M基材為導電無紡布:適于多種表面的粘貼，應用于電磁屏蔽，接地，靜電泄放等。
試樣材料 CAS號: 有機體 類型 暴露 測試終點 測試結果
膠水和基材中的鎳 7440-02-0 綠藻 試驗 72 hr 50%效應濃度 0.18 mg/l
產品應用:
3MDCN30導電膠帶在幫助節省大量用于X電子組裝操作的時間-從粘貼EMI屏蔽罩于墊片接地和粘結柔性線路板以及PCB，提高了產品終的性能和可靠性。
這些具有良好耐久的純膠膜可以省去螺絲和機械固定物一旦允許使用更輕質，更細密的織物以及層狀箔片屏蔽材料，與其它容易變臟且難以處理的導電膠黏劑不同的是，3M提供一種具有X粘結和傳導特性，易于使用壓敏膠帶，該膠帶可以通過人工或機械設使用，可以沖壓成任何形狀。
3M是國際XX的導電膠帶制造商品牌, 各種不同厚度,不同導電性,不同粘性的導電膠帶的牌號多大400多個,為X絕大多數電子品牌產品設計,組裝提供全面的EMI屏蔽和接地解決方案.
3M導電膠是3M EMC電磁兼容產品一個大的分枝, 除了導電膠膠, 3M EMC電磁兼容產品家族還為電子制造提供導電襯墊,電磁吸波材料,透明電磁屏蔽膜等產品提供解決方案.
3M導電膠的類型
-
導電布膠帶:
1-1 雙面導電布膠帶:
定義: 采用導電紡織布基或?qū)щ姛o紡布基作為基帶, 在兩側涂布導電膠帶制成的具有導電和雙面粘接功能的膠帶產品
典型牌號:3M9725, 3M9732, 3M9750膠帶,3M9760,3M9764,3M9780,3M7761,3M7765等等上百個牌號
特性:品種全, 為客戶提供交鑰匙解決方案
1-2 單面導電布膠帶:
定義: 采用導電紡織布基或?qū)щ姛o紡布基作為基帶, 在單側涂布導電膠帶制成的具有導電和單面粘接功能的膠帶產品
典型牌號:3M CEF-1,3M CEF-2, 3MCEF-3,3M CEF-3T,3MCEF-3B等牌號
特性:導電性好, 粘性好, 帶離型紙供貨, 便于模切操作
1-3 導電膠膜:
定義: 不含有基帶,僅在膠粘劑中添加導電粒子形成的具有導電性的膠膜狀產品;
典型的產品牌號有: 3M9703膠帶, 3M9705膠帶,3M 9707膠帶,3M 9709膠帶,3M 9709S, 3M9709SL, 3M7751 等
特點: 高粘性, 高導電性,帶離型紙供貨,便于模切和操作
1-4 異向?qū)щ娔z膜:
定義: 通過導電粒子的有序排布, 僅在Z方向具有導電性的膠膜狀產品;
典型的產品牌號有: 3M7371, 3M7376膠帶, 3M5379膠帶, 3M7379膠帶,3M 5363膠帶, 3M7303等
特點: 采用高品質的樹脂及導電粒子合成而成，主要用于連接二種不同基材和線路，需要上下(Z軸)電氣導通，左右平面(X,Y軸)絕緣的特性，并且可以同時提供X良的防濕、接著、導電及絕緣功用。
異向?qū)щ娔z膜產品的應用介紹:
3M7303、3M5363用于軟板連接到PCB上，及電極與電線間的連接，主要是手機、數碼相機、筆記本等數碼產品
裝配用，用于替代錫焊和連接器等；7379為FOG的LCM模組X，用良好的粘結和導通性；3M9713、3M9703、3M9705用于柔性線路板、印刷線路板、EMI/RFI屏蔽罩與墊片的連接、粘結接地。
3M-9703(Z軸異向?qū)щ娔z帶,厚度:0.05mm)/3M9713(XYZ軸全向?qū)щ娔z帶,厚度:0.08mm)導電薄膜，具有良好的機械性能、導電性及環境穩定性等要求．
1 在將EMI電磁屏障粘貼與電子元件上3M9713(XYZ軸導電薄膜)使用創新的導電纖維,以提供高粘性及更好的導電性質;
2 在軟性線路板上的連結上,3M9703(Z軸異向?qū)щ姳∧?讓電流僅在垂直厚度方向中導通;
3 在連結軟性電路板到液晶面板、印刷電路板或者其他種類的軟性電路板,使用3M-9703(Z軸異向?qū)щ姳∧?膠帶,可減少成本、材料及無需焊接的特點.
4 分為Z-Axis及XYZ-Axis兩大類，前者適用于柔性線路板與硬質線路板，ITO玻璃等連接導通；后者廣泛適用于抗屏蔽應用，具有比金屬更良好的導電性能及易于加工，操作。3M9703 3M7303 3M5303導電膠帶:
Z-Axis，適用于柔性線路板與硬質線路板，ITO玻璃等連接導通。
5 3M9713 XYZ-Axis， 廣泛適用于抗屏蔽應用，具有比金屬更良好的導電性能及易于加工，操作。
2. 導電金屬箔膠帶
有銅箔膠帶和鋁箔膠帶之分;
2-1 導電銅箔膠帶
定義: 通常是采用銅箔作為基帶制成的具有導電性的膠帶;
典型的產品牌號有:
單面的: 3M1181膠帶, 3M1188膠帶, 3M1189膠帶, 3M508SN,3M1194膠帶, 3MCEC-3,3M EC1203等;
雙面的:3M CEC-2, 3MEC1206,
帶絕緣膜的: 3MECP1801, 3MCU1250等
壓紋的: 3M1245膠帶, 3M1345膠帶, 3M2245膠帶, 3M2345等
特點: 高導電性,帶離型紙供貨,便于模切和操作
2-2 導電鋁箔膠帶
定義: 通常是采用鋁箔作為基帶制成的具有導電性的膠帶;
典型的產品牌號有:
單面的:3M1120膠帶, 3M1171膠帶, 3M1170膠帶, 3M1178膠帶, 3M1179膠帶, 3M300PL等;
雙面的:3MAl-25DC, 3M7772等;
帶PET膜的: 3MCEAP-4B, 3MCEAP-5B, 3MCEAP-6B, 3MCEAP-6C, 3MC40BH,3MC40BM,3M DCN30AP等;
特點: 黑色, X薄, 無殘膠, 可返工等
3M導電膠的應用
為各類電子產品提供EMI/EMC電磁兼容解決方案;
