日本Magnescale（原SONY）數顯表LH71A-1
產品介紹
一款高性能顯示組件，緊湊且能靈活地支持各種現場用途
產品功能：
●配備銑床和車床(僅限LH71A-3)的功能
●MIN顯示量切換
●區間誤差補償
●數據保存
●復位 / 預設
●檢測測長組件原點
●編程功能
●多基準點
●定標
●銑床規格 (螺栓孔圓周 / 簡易R加工 / 線孔)
●車床規格 (工具坐標 / 加算功能)
●電源需要另售的AC適配器 (PSC-23A)
連接示意圖：
日本Magnescale（原SONY）數顯表LH71A-1
參數規格：
|
型號 |
LH71A-1 |
LH71A-2 |
LH71A-3 |
|
|
顯示 |
顯示7位數字及負數，顏色：琥珀色 |
|||
|
可連接的測長組件 |
GB-ER，PL20C，SJ700A (直接連接) / DG-B (需要另售的轉換適配器) |
|||
|
測長組件輸入分辨率 |
標準：0.1μm，0.5μm，1μm，5μm，10μm，1s，10s，1min，10min 擴展：100μm，50μm，25μm，20μm，2μm，0.05μm，可添加1度 |
|||
|
顯示分辨率 |
測長組件輸入分辨率或更高，及其雙倍顯示 (角度顯示除外) |
|||
|
輸入信號 |
A/B相(脈沖)信號，Z信號 (符合EIA-422) |
|||
|
MIN輸入相位差 |
100ns |
|||
|
量子化誤差 |
±1計數 |
|||
|
警報顯示 |
測長組件未連接，超速，超過MAX顯示量，斷電，保存數據出錯 |
|||
|
復位 |
通過按鍵開關操作及外部復位進行復位 |
|||
|
預設 |
可保存 / 調用3種數值 |
|||
|
原點檢測功能 |
檢測測長組件的原點，可重現基準點 (連接帶原點的測長組件時) |
|||
|
數據保存 |
斷電時保存顯示值及各種設定值 |
|||
|
線型補償 |
對測長組件的計數值進行一定量的補償 補償量 標準：±600um/m (擴展：±1000um/m) |
|||
|
區間誤差補償 |
可將帶原點測長組件的移動范圍最多分為32個部分，每個部分都可以進行誤差補償 補償值：±600um (每個部分) |
|||
|
定標 |
倍率：0.100000 ～ 9.999999 |
|||
|
編程 |
可以對加工坐標進行編程 (程序步數：最多為850) 1. 通過按鍵開關進行手動編程 2. 通過回放進行自動編程 3. 程序執行時的鏡像 4. 程序中可插入固定循環 (螺栓孔，線孔，簡易R加工) |
|||
|
角度顯示 |
將貼裝磁柵尺粘貼到弧面，并輸入直徑和貼裝磁柵尺的分辨率，則會作為角度顯示 |
|||
|
休眠 |
如果在一定的時間內無操作，則顯示會消失 (時間可以設定) |
|||
|
電源 |
DC 12V 額定0.75A MAX 1A AC 100 ～ 240V ±10% (使用另售的AC適配器PSC-23A時) |
|||
|
功耗 |
MAX 32VA (連接到AC電源時) |
|||
|
工作溫度范圍 |
0 ～ 40°C (不得有結露) |
|||
|
保存溫度范圍 |
-20 ～ 60°C (不得有結露) |
|||
|
質量 |
約1.5kg |
|||
|
選擇LH71A通用用途，銑床規格時 (在基本設定的機型選擇模式中設定“general”) |
||||
|
型號 |
LH71A-1 |
LH71A-2 |
LH71A-3 |
|
|
顯示軸 |
1軸 |
2軸 |
3軸 |
|
|
多基準點 |
150 |
|||
|
螺栓孔圓周 |
– |
顯示用于在規定直徑的圓上，等間隔鉆孔的坐標 |
||
|
簡易R加工 |
– |
顯示簡易R加工點的坐標 |
||
|
線孔 |
– |
顯示用于在規定的直線上，等間隔鉆孔的坐標 |
||
|
觸摸傳感器 |
可以與觸摸傳感器(另售) 組合確定基準面等 1. 保持功能 2. 加載功能 3. 定心功能 |
|||
|
選擇LH71A車床規格時 (在基本設定的機型選擇模式中設定“lathe”) |
||||
|
型號 |
LH71A-3 |
|||
|
顯示軸 |
2軸顯示 (2軸 或 3軸輸入) |
|||
|
工具置位 |
99 |
|||
|
測長組件輸入 加算2 |
可以進行2軸的加算顯示 |
|||
|
顯示保持 |
可以保持顯示值并輸入工具坐標 |
|||

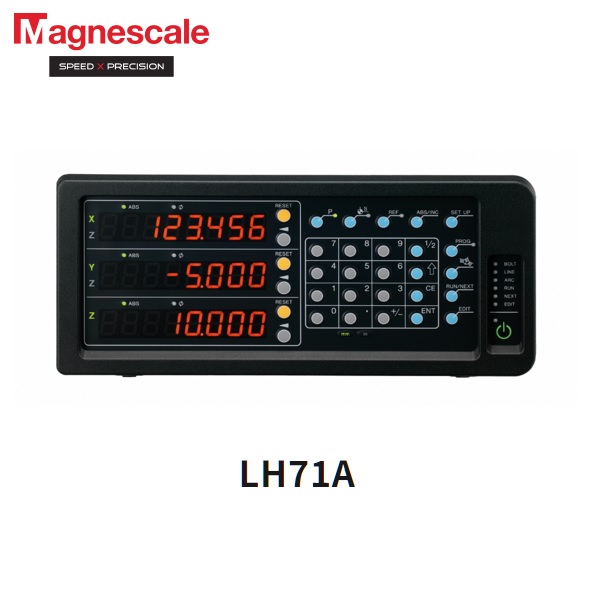

產品圖片：
