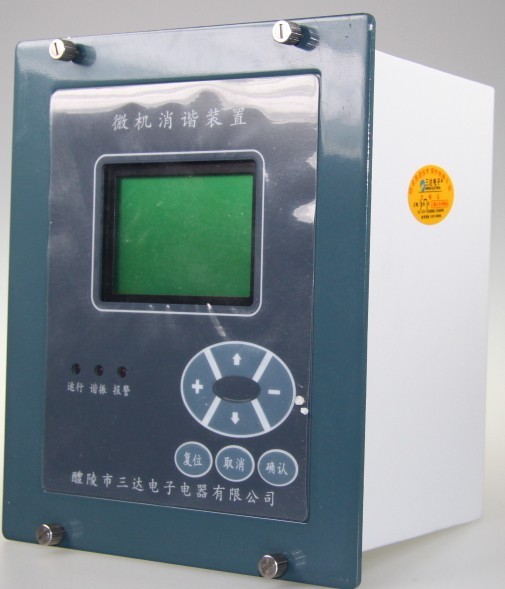

深圳ZH-WXZ 型微機消諧裝置 微機保護裝置 微機綜合保護裝置/三達電子供應
醴陵市三達電子有限公司是專業生產ZH-WXZ型微機消諧裝置的大型企業，具有多年的生產經驗與雄厚的技術實力。公司愿以高品質的產品，合理的價格以及超值的售后服務，熱情真誠地與新老客戶真誠合作，共同發展。ZH-WXZ型微機消諧裝置銷售 三達電子特價供應ZH-WXZ型微機消諧裝置您好！尊敬的客戶！請撥打公司電話 或發送詢價傳真 進一步了解產品ZH-WXZ型微機消諧裝置的性能，咨詢ZH-WXZ型微機消諧裝置產品價格或索取產品的詳細資料，我們會竭誠為您提供滿意的服務!訂貨1-2周,歡迎來電咨詢
一、概述
ZH-WXZ微機消諧裝置是我公司針對電力部門和用戶研制生產的一種智能消諧裝置，該裝置適用于66KV及以下電壓等級的中性點不接地、經消弧線圈接地、經電阻接地的小電流接地系統，可廣泛應用于電力、石油、化工、煤炭、冶金、建筑等供電系統。它以高速雙AVR單片機為采樣運算、邏輯判斷和控制中心，經大功率、無觸點消諧元件為出口，以液晶顯示器（LCD）、信號指示燈及觸摸按鍵為人機接口，配以智能化的軟件，組成了技術和原理先進，使用簡單方便的診斷、消諧、記錄裝置。注意：本裝置只能消除由于外在原因誘發的非永久性鐵磁諧振故障，對持續存在的外因引起的其它PT過電壓不能消除。
二、性能及特點
2.1裝置的核心部分，采用國外最先進的總線內嵌式MCU，該芯片具有集成度高、抗干擾能力強、運算速度快、功耗低等優點；
2.2采用多CPU控制技術，CPU之間采用高速SPI總線聯接。CPU分成三個功能模塊：
a）人機界面CPU：負責LCD液晶顯示、參數設置保存、歷史記錄保存、鍵盤掃描響應、LED發光管指示；
b）實時控制CPU：負責A/D采樣計算、消諧元件的投切、告警信號輸出；
c）實時通信CPU：負責裝置的對外通信和協議轉換。
三個CPU之間互相監視3方的工作狀態，從根本上消除了死機的可能，保證了裝置穩定、安全、可靠地工作；
2.3所使用的A/D轉換器具有耐溫性好、轉換速度快、測量精度高；
2.4所有的集成電路選用CMOS工業級芯片，抗干擾能力強、可靠性高；
2.5采用240×128藍屏液晶顯示器，中文菜單顯示，信息豐富、清晰直觀；
2.6實時顯示系統時間及PT開口三角電壓四種頻率（17Hz、25Hz、50Hz、150Hz）的電壓分量；
2.7采用軟件、硬件相結合的方法，可以迅速判別過電壓、鐵磁諧振及單相接地，并將鐵磁諧振迅速消除；
2.8可以對PT開口三角電壓四種頻率的電壓定值進行修正并保存；
2.9有記憶功能，可存儲40次的故障信息，且掉電不丟失；
2.10消諧元件出口功率大，無觸點；
2.11出線采用進口大電流可拔插端子，接線簡單，安裝維護方便；
2.12硬件、軟件冗余設計，抗干擾能力強。
三、技術參數
3.1 工作電源：AC/DC220V±20% 或 AC/DC110V±20%；
3.2 裝置功耗：﹤5W 或 <5VA；
3.3電壓等級：66kV、35kV、10kV、6kV、3kV；
3.4母線段數：1段；
3.5諧振頻率適用：1/3分頻（17Hz）、1/2分頻（25Hz）、工頻（50Hz）、3倍頻（150Hz）；
3.6繼電器接點容量：DC30V/5A；AC250V/8A；
3.7通信接口：RS485。
四、工作原理
4．1鐵磁諧振產生的原因
電力系統中有大量的儲能元件，如電壓互感器、變壓器、電抗器等電感元件，電容器、線路對地電容、斷路器的斷口電容等電容元件。這些元件組成了許多串聯或并聯振蕩回路。在正常狀態下運行時，一般不產生嚴重的振蕩。但當系統發生的故障或由于某種原因電網參數發生了變化，就很可能發生的諧振。正常運行時，電壓互感器開口三角零序電壓理論上為0V，實際中一般也不超過10V。系統發生故障，零序電壓將迅速升高到30V~120V，在形成的諧波含量中，17Hz、25Hz、50Hz、150Hz四種成分比重較大，其它的分量相對很小，一般忽略。
4．2鐵磁諧振產生的條件
4．2．1中性點非有效接地系統；
4．2．2非線性電感元件和電容元件組成的振蕩回路；
4．2．3振蕩回路中的損耗足夠小，諧振實際上發生在系統空載或輕載時；
4．2．4電感的非線性要相當大；
4．2，5有激發作用，即系統有某種電壓、電流的沖擊擾動，如跳、合閘，瞬間短路等；
鐵磁諧振消除原理
本裝置實時監測PT開口三角電壓，運用DFT算法計算出零序電壓四種頻率的電壓分量，本裝置較目前市場上同類設備增加了壓敏元件，該元件的阻抗隨諧波電壓的變化而變化，從而破壞PT鐵磁諧振的產生條件。達到了實時在線消除運行過程中瞬時諧振的目的，極大的降低了諧振產生的可能性。
如壓敏元件未能完全消除PT生產的鐵磁諧振，則瞬間啟動大功率消諧元件予以消除。
當諧振發生時，每隔60ms啟動一次大功率諧振元件，啟動三次算作一段，如果在第一段消諧過程中未能完全消除，隔一定時間啟動第二段， 若連續消諧三次后，諧振仍然存在，本裝置判斷為PT永久性故障，不再對該路PT進行消除動作，只有等永久性故障消失后，才能恢復消諧功能。
五、使用條件
5.1環境溫度：-10℃～55℃；
5.2大氣壓力：80～110Kpa；
5.3空氣相對濕度：90％（25℃）、50％（40℃）；
5.4安裝場所無強烈震動，空氣中不得含有酸性、堿性、腐蝕性及可燃可爆的氣體或粉塵顆粒；
