微機控制電液伺服鋼球壓力試驗機
1簡介
GYAW- 3000D液壓伺服微機控制電鋼球壓力試驗機主要用于混凝土及其他材料的抗壓試驗。適用于冶金、建材、航空、大專院校、科研單位等領域.實驗操作和數據處理符合標準的要求。
2方案描述
2.1試驗機結構簡介

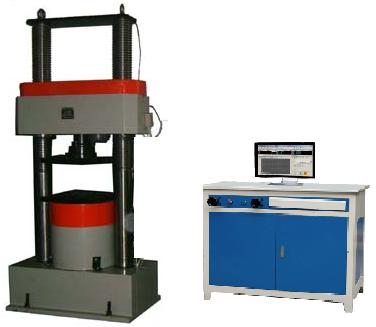

試驗機由主機 伺服油液 控制柜和控制用PC機系統組成。
主機采用油缸下置式雙立柱結構。壓塊將油缸固定在底座中央，活塞與工作臺通過螺釘連接在一起，下壓盤安放在工作臺的下面，隨移動工作臺沿導軌運動。當控制油液進入油缸后，推動活塞連同固定工作臺，移動工作臺及下壓盤上升，使試驗力逐漸作用在試樣上。
2.2試驗附具
試驗附具由上壓板，下壓板及導向裝置構成。
2.3液壓系統
液壓原理為負載適應型進油節流調速系統。
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥，高精度高壓濾油器，壓差閥組，伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的油量，實現等速試驗力 相對位移等的控制。
2.4控制系統
PC機全數字控制系統，代表了控制系統發展的最高水平，實現了試驗力 變形和實驗進程的閉環控制，具有等速試驗力 等速變形 試驗力保持等控制功能以及試驗力，峰值 試樣變性 試驗曲線的屏幕顯示功能，可以按照標準的要求完成實驗的數據處理。全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間平滑切換，是系統具有最大的靈活性，多通道參數的ASCII文件存儲，用于實驗過程的模擬再現和實驗數據的再分析。多種試驗曲線顯示功能和全過程試驗參數保存功能保證了實驗數據的再處理和網絡操作。
2.5安全保護裝置
a)當試驗力超過每檔最大試驗力的2%-5%時，過載保護，系統卸荷。
b)當活塞升起大道上極限位置時，行程保護，油泵電機停電。
2.6其他
安裝調試工具，密封件，使用說明書，合格證，裝箱單等見隨機技術文件。
3主要性能技術指標
3.1最大試驗力：3000KN；
3.2試驗力分檔：三檔0-600kn；0-1500kn; 0-3000kn;
3.3試驗力測量范圍：最大試驗力的4%-100%；
3.4試驗力示值精度：+1%（自每檔滿量程的20%）；
3.5活塞行程：0-150mm
3.6活塞上升速度：35mm/min;
3.7壓縮空間：0-400mm;
3.8專用壓盤；
3.9放大器：插裝在PC機內單通道程控放大器，實現自動換擋，自動調零 標定；
3.10控制柜外形尺寸：550x660x1100mm;
3.11主機外形尺寸：800x650x2000mm
4系統配置清單
4.1試驗機主機 油缸下置式主機 1臺
4.2伺服油源 油泵電機組 1套
4.3電液伺服閥 核心元件進口 1只
4.4油壓傳感器 中航機電 1只
4.5計算機控制系統 濟南辰達生產 1套
4.6強電控制柜 濟南辰達生產 1套
4.7計算機 品牌商用機 1臺
4.8打印機 A4噴墨打印機 1臺
4.9計算機桌 1張
5技術情報和資料的保密
5.1本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
5.2我方對用戶提供的技術情報和資料亦應承擔保密義務。
未盡事宜，雙方協商解決。
