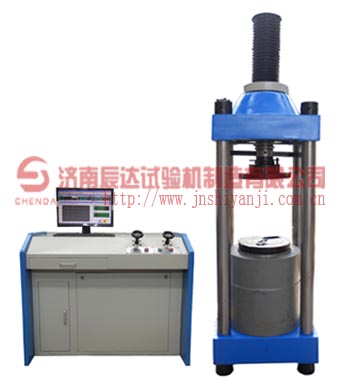

微機控制千斤頂壓力試驗機
微機控制千斤頂壓力試驗機
本反力架主要用于電動液壓式、穿心式、大噸位、特殊大行程、標準型、非標特制型等多種規格、類型千斤頂?shù)臋z測，最大承載力不大于10000kN。也可用于混凝土構件、大型工件等各種材料的抗壓檢測。是計量檢測、制造企業、公路、建筑、鐵路、橋梁等施工單位及監理公司、質檢部門必備是試驗裝置。
1、主機框架：本反力架主要有上橫梁、四立柱，絲杠、工作臺、移動小車等組成。上橫梁、工作臺采用高強度精密鑄鋼，經機械加工，保證平行度、整機剛性及長期使用的穩定性。立柱采用45#優質碳鋼，粗加工后調質處理，再精加工成型。空間調整升降采用電機經帶動絲杠旋轉，調整上壓盤的空間位置，實現壓縮空間的調整。高精度加載油缸，缸體和活塞形成精密摩擦副，摩擦力低，導向性好，性能穩定。送樣小車裝置主要有導軌，支撐框架和限位裝置等組成。可移動式送樣小車主要是針對千斤頂尺寸大大，重量重的特點，設計制作。試樣可以在主機以外使用吊裝設備安放在試樣壓盤上面，并通過壓盤上面的刻度尺將試樣調整到壓盤中心。然后將試樣沿著導軌推到活塞上面，由定位裝置確定壓盤位置，檢查后即可進行試樣。省去了人工安裝試驗所帶來的操作困難。
2、 液壓系統
油箱內的液壓油通過電機帶動有泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
4.電氣測控系統：
（1）伺服控制油源核心部件均采用進口原器件，性能穩定。
（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。
（3）基于PCI技術的內置式控制器，保證了該試驗機可以實現試驗力的閉環控制，可實現等速試驗力、試驗力保持，等速載荷循環等加載。各種控制模式之間可以平滑切換。
（4）實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化。
（5）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
（7）具有網絡傳輸接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
4. 軟件主要功能特點描述
該測控軟件用于微機控制電液伺服壓力試驗機，進行各種金屬及非金屬的試驗，按照相應標準完成實時測量與顯示、實時控制及數據處理、結果輸出等各種功能。
全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有最大的靈活性，多通道試驗參數的ASCII文件存儲，用于試驗過程的模擬再現和試驗數據的再分析。由于本試驗機采用程控全數字式放大器技術，調零、換檔全部由計算機自動進行，充分發揮了計算機虛擬儀器的強勁功能。多種試驗曲線顯示功能和全過程試驗參數保存功能保證了試驗數據的再處理和網絡操作。數據處理部分可根據用戶的要求對試驗結果進行分析及處理。
(1)實時測量與顯示試驗力及峰值、位移等各信號；實現了Win2000、WinXP等NT模式平臺下的實時采集與控制；并實現了精確定時，高速采樣；
(2)實現了負荷-位移等多種試驗曲線的實時屏幕顯示，可隨時切換觀察，曲線的放大與縮小非常方便；
(3)具備試驗參數的計算機存儲、設定、加載等功能，調零、標定等操作都從軟件上進行，各參數可方便的進行存儲和調入，從而使一臺主機帶多個傳感器時可以方便的切換，而且沒有數目限制；
(4)具有試驗過程控制模式智能設置專家系統，提供給專業用戶自動程控編程器。用戶可以根據實際需要，按照規則靈活組合多種控制方式及控制速度，編制適合自己需要的控制程序。測控軟件會自動按照用戶設置自動控制試驗過程。
(5)采用人機交互方式分析數據。處理方法滿足應用廣泛的標準要求，可自動計算彈性模量、屈服強度、規定非比例延伸強度等各種性能參數，也可人工干預分析過程，提高分析的準確度；也可以根據用戶提供的標準進行其他的數據處理。
(6)試驗數據以文本文件存貯，以方便用戶查詢，以及利用任何通用商業報表、字處理軟件對試驗數據進行再處理，同時方便聯網傳遞數據；
(7)可記錄、保存試驗全過程的數據曲線，還可以進行曲線疊加對比，便于對比分析；
(8)可按用戶要求格式打印試驗報告。用戶可以自己選擇報告輸出基本信息和試驗結果及試驗曲線的內容，滿足各種需要；
(9)實現了試驗力的數字調零、自動標定，方便了操作，提高了機器的可靠性。各種參數系統設置以文件形式存貯，便于保存和恢復；
(10)可應用于Win98、Win2000、WinXP等多種操作系統。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鍵盤、鼠標完成，使用方便快捷；
(11)具備過載保護自動停機功能，并可以自動判斷試樣斷裂，自動停機。
根據用戶要求不同，上述軟件功能會有增減或調整改變。
5.軟件及軟件操作界面：
（1）軟件可以在Windows98/2000/XP，用戶界面呈現與Windows風格一致的中文窗口系統。所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成。
2.5 安全保護裝置
當試驗力超過最大試驗力的2%-5%時，過載保護，系統卸荷。
當活塞升起達到上極限位置時，行程保護，油泵電機停機。
2.6 附具
全套附具包括：壓縮附具
2.7 其他
安裝調試工具，密封件，使用說明書，合格證，裝箱單等見隨機技術文件。
二、主要技術指標：
1、主機結構： 框架式
2、最大試驗力： 1000KN
3、試驗力精度： ≤±1%
3、操 作 方式： 計算機全中文操作
4、試驗力分檔： 4檔
5、測 量 范 圍： 最大試驗力的2%—100%
6、精 度 級 別： 1級
7、試驗力準確度： 優于示值的±1%
8、力 分 辨 率： 0.1N
9、位 移 測 量： 分辨率為0.01mm
10、空間調整機構： 電機，調整范圍600mm
11、活塞空載移動速度：0～60 mm/min；
12、活塞加載移動速度：0～60 mm/min；
13、升 降 速度： 約150 mm/min
14、活 塞 行 程： 200mm
15、立 柱 間 距 600mm
16、壓 縮 空 間： 600*800*1000mm（可根據客戶需求定制）
17、壓 盤 尺 寸： 600*600
18、外 觀： 符合國家GB/T2611標準
19、成 套 性： 符合標準要求
20、試驗保護功能： 過載保護
21、安全保護裝置： 限位開關
22、工作條件
１）、在室溫10~35°范圍內。
２)、在無震動環境中。
３)、周圍無腐蝕性介質、無磁場干擾的環境中。
４)、電源電壓波動范圍小于額定電壓的±10%。
５)、地基應平整、牢固。
三、系統基本配置：
1、試驗機主機 四立柱框架結構 1臺
1.1電機 1個
1.2減速系統 1套
1.3傳感器 1只
1.4精密絲杠 1套
2、光電編碼器 1只
3、限位開關 1套
4、測控系統 含計算機，打印機 1套
5、專用壓縮附具 1套
6、隨機工具 1套
7、電源連接線 1套
8、技術資料：包括：使用說明書 合格證、裝箱單
四、質量保證：
設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
