商鋪名稱：洛陽東宏新材料科技有限公司
聯(lián)系人：周江龍（先生）
聯(lián)系手機(jī)：
固定電話：
企業(yè)郵箱：3223955051@qq.com
聯(lián)系地址：河南省洛陽市西工區(qū)
郵編：471000
聯(lián)系我時(shí)，請說是在焊材網(wǎng)上看到的，謝謝！
防腐鋼襯四氟工程管道加工工藝
防腐鋼襯四氟工程管道加工工藝：

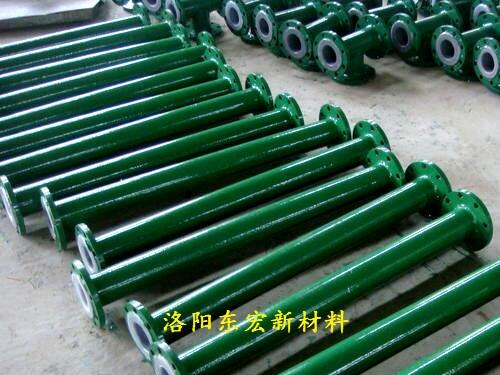

在防腐鋼襯四氟工程管道的施工過程中，首先將無縫鋼管按實(shí)際尺寸下料，將鋼管與焊環(huán)進(jìn)行焊接，環(huán)內(nèi)可采用手工氬弧焊，焊接中出現(xiàn)的飛濺用銼刀處理干凈，且將角焊縫磨成圓角，不得有尖刃。然后，在鋼管端部鉆一個(gè)小的孔，作好明顯標(biāo)記，不得堵塞。此孔用來排出加熱時(shí)鋼管與四氟管道間的殘氣，并在試壓時(shí)用來觀察四氟乙烯管是否損壞漏氣。鋼管在施襯前應(yīng)進(jìn)行預(yù)組裝。組裝時(shí)接口處要加適當(dāng)厚度的石棉巴金墊，以便施襯后符合總的尺寸要求。對組裝后的無縫鋼管要進(jìn)行噴砂處理，以清除內(nèi)壁鐵銹，再用壓縮空氣將管內(nèi)腔吹掃干凈。將四氟乙烯管插入鋼管內(nèi)。如果有些四氟乙烯管不圓而插不進(jìn)時(shí)，應(yīng)采用熱水、蒸汽或中頻加熱爐等對四氟乙烯管加熱，加熱的溫度不超過100℃。將四氟乙烯管切斷時(shí)要考慮翻邊的長度。一般在焊環(huán)面以上留出35-40一長度。防腐鋼襯四氟工程管道加工工藝
洛陽東宏新材料周江龍——1-5-5-1-5-3-3-2-9-4-4
翻邊前要先在四氟乙烯管上套一個(gè)石棉巴金墊片。分兩步進(jìn)行四氟乙烯管的翻邊，
第一步先翻成喇叭口，這次翻邊所用的胎具是錐形的鑄鋁件。翻邊時(shí)，用氧一乙炔焰加熱胎具。用半導(dǎo)體表面式溫度計(jì)測量胎具溫度。胎具溫度不可過高，溫度控制在260℃-280℃之間。翻邊時(shí)將加熱好的錐形胎具慢慢下壓，當(dāng)胎具壓到焊環(huán)邊緣時(shí)就不要再壓了，這時(shí)要用水來冷卻，待冷卻到環(huán)境溫度時(shí)移開胎具。
第二步的翻邊使管口進(jìn)一步塑變。這次的胎具是扁平形的，胎具的加熱方法以及溫度控制都與第一步相同。加熱后將胎具緩慢地壓下來，并完全壓平，然后用水冷卻到環(huán)境溫度，再拆下胎具。
最后將襯好的管道上好盲板，送入專用的加溫圓筒中，連接好壓縮空氣管，用中頻加熱的方法加熱圓筒，使管道整體加溫到280℃左右，然后緩慢地通人8-lokgf／cm2的壓縮空氣。將鋼襯管放在水槽中，使鋼管全部浸入水中，緩慢地通入15kgf／cm2的壓縮空氣，檢查鉆孔處是否產(chǎn)生氣泡，如發(fā)現(xiàn)氣泡，則證明四氟乙烯管已壞。其原因主要是因?yàn)榧訜岵痪虺錃馑俣冗^快。襯好的鋼管，用木盲板將兩端封好，防止將四氟乙烯管劃壞。
洛陽東宏新材料科技有限公司
周經(jīng)理---1-5-5-1-5-3-3-2-9-4-4
郵箱：905266466@qq.com
阿里巴巴: https://shop29802592gqm09.1688.com/
