北京新洪高不發火水泥砂漿選用嚴格級配的特殊型不發火防靜電耐磨骨料、特種水泥及用于提高性能的外加劑，這些成份具有較高的防靜電、防火花發生能力和耐磨特點，在混凝土找平層面施工完成，使整體地面具有高度耐磨、抗沖擊的性能，特別是具備了良好的不發火功能。
不發火水泥砂漿中內含有金屬骨料,此金屬骨料是繼鋼纖維之后，又一現代新型建筑材料。其材質為硬質金屬，形狀呈顆粒，敷設于剛筑成的混凝土表面，達到表面強化的目的。使混凝土表面的耐磨性顯著提高，同時也使得耐油、抗壓、抗折、抗拉、抗沖擊能力得到增強，金屬骨料經雙重高復合防銹處理，具有永久抗銹蝕能力，而且不起灰，大大改善了作業環境，是當今理想的混凝土表面強化材料。
本公司主要生產不發火水泥砂漿，不發火耐磨硬化劑，不發火細石混凝土，防靜電不發火水泥砂漿，水泥自流平，修補砂漿，高強無收縮灌漿料等一系列砂漿類產品，歡迎新老客戶質詢選購，廠家直銷，質量保證，價格優惠。聯系人：黃經理? 182-1092-3912

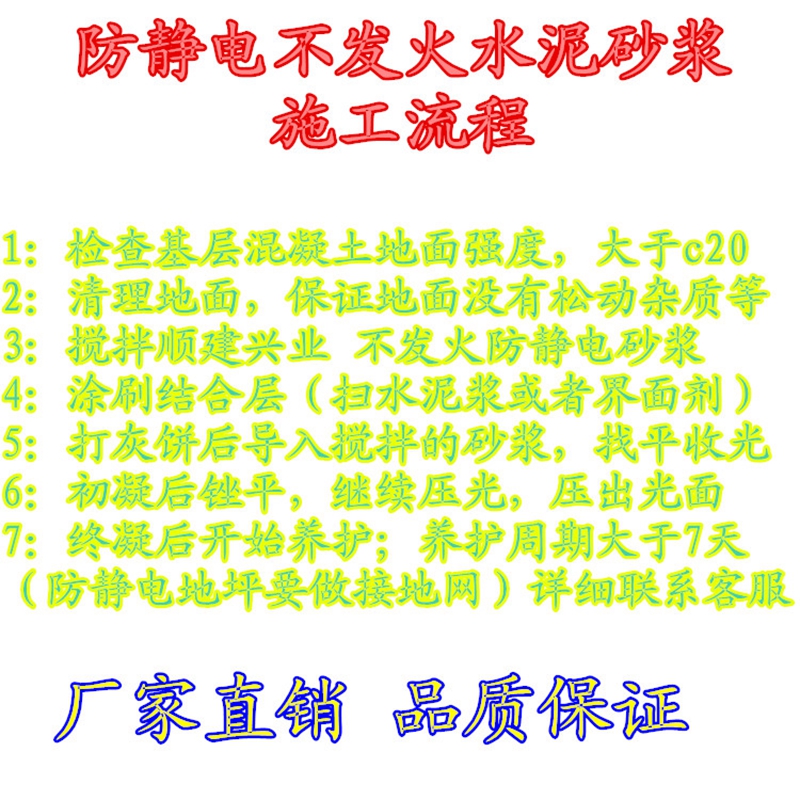

?? 一、不發火耐磨硬化劑施工工藝流程
???????????????? 提漿?→ 撒料 → 粗磨平 → 撒料 →
???????? 細磨平 → 精光 → 養護
? 二、?不發火耐磨硬化劑施工工序要求
提漿
１)?凝土澆筑以后，當混凝土初凝前由施工人員采用抹光機圓盤對表面進行鏝抹提漿。提漿時應注意表面上是否存在浮漿，如果有多余的浮漿，應人工刮出。提漿的作用是將硬化劑材料與砼完整結合，提漿過程中若出現有較大的骨料（石塊）浮在表面應撿出。
２?)當提漿完成后，混凝土開始初凝階段時間的掌握至關重要。當人行走上面留下印跡為３－６㎜深，表面水份基本蒸發，但仍保持濕潤狀態時，即可撒料。?
?? 三、撒料及磨平
１）?第一次撒布按分倉面及施工范圍的數量，先將材料大約２／３量用人工撒布在混凝土表面上，當材料吸收混凝土的水份而均勻變暗后，開始用抹光機圓盤粗搓抹，此階段應注意不宜搓抹過度，絕不可搓抹至表面光滑。水泥本色的材料以5㎏／㎡的覆蓋率計算材料用量。
２）?第二次撒布剩余的１／３材料。第二次撒布的材料同樣會吸收水份而變暗，此時再用抹光機圓盤進行細搓抹，注意搓抹的施工方向應與第一次垂直。兩次撒料的目的是由此保證材料的覆蓋面及滲透結合的均勻程度。
???注：交通頻繁的通道部分、使用頻率較高的作業區域，撒布材料應再增加１－２㎏／㎡。
四、精光
1) ?收光時采用機械抹光片（卸下圓盤）鏝抹，運轉速度和機械鏝抹的角度變化應視混凝土地面的硬化情況而作出調整。
2)? 機械鏝抹作業應縱橫交錯進行，至表面收光為止，邊角可用手工鏝抹加工完成；
3) ??收光作業階段工人應穿著防水塑紙包裹的平底鞋。
?五、養護
１)?不發火?硬化劑地坪的養護與混凝土的養護應在同等條件下進行。因為硬化劑材料與混凝土經搓抹結合形成的是一塊整體結構層，養護的作用不僅要考慮面材料，還應考慮混凝土。所謂強度的增長也是在一定的溫度、溫度條件下，通過水泥的水化逐漸硬化粘結而形成的。
２)??滿足水泥水化的需要，當硬化劑材料施工完成后５－６小時，應均勻涂敷專業地坪養護劑，目的是保持混凝土的潮濕，防止過快脫水影響強度。在正常溫度范圍內，溫度越高，水泥水化速度越快，強度也越高；反之，隨溫度的降低，水泥水化速度減慢，強度的增長也就遲緩。當溫度低于冰點以后，水泥基本停止，并且因水結冰膨脹，從面使強度降低。因此，澆筑混凝土及施工硬化劑時的溫度不應低于５。Ｃ。是在１５。Ｃ－２０。Ｃ之間。
３)不發火耐磨硬化劑專業養護劑是經過特別配方配制的養護液，當硬化劑收光完成５－６小時后，將耐磨地坪專業養護劑涂敷在地面即可。它的原理是通過暫時封閉表面的毛細孔保持面層以下的水分過快蒸發而使混凝土與硬化劑的強度同步穩定增長；它起作用的時間超過７天，由此基本達到水泥制品的養護齡期，從而保證地面的強度及表面的硬度。
包裝與貯存：
采用雙層塑料包裝
存放干燥環境中
正常存放時保質期為一年。
