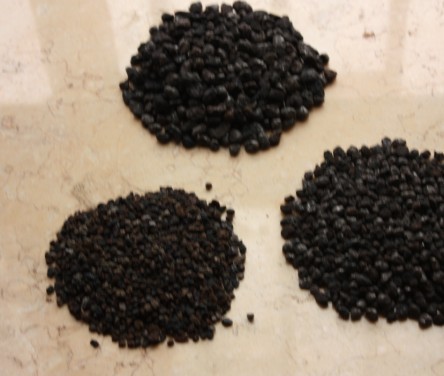

供應海綿鐵除氧劑鍋爐水預處理 海綿鐵濾料水處理性能
海綿鐵濾料除氧劑 1. 鐵磷還原法：軋鋼氧化鐵磷是鋼材在加熱爐中加熱后在軋制過程中，其表面氧化層自行脫落而產生的。還原<a name="baidusnap0">海綿鐵可采用熱軋沸騰鋼氧化鐵磷作原料，因為沸騰鋼氧化鐵磷中的TFe、C、S、P化學成分含量，能滿足還原海綿鐵生產的技術要求，在還原海綿鐵中最好不要以高碳鋼或合金鋼氧化鐵磷為原料。
2. 鐵精礦粉還原法：磁鐵礦的主要成分是Fe3O4經采用濕式球磨、濕式磁選、聯合選礦工藝后產出的普通精礦粉，是生產還原海綿鐵的優選原料。
為了脫除固態還原劑中的硫配入石灰石粉通過爐中的化學反應吸收還原劑中揮發的H2S以免滲入海綿鐵中，見下列反應式：
CaCO3→CaO+CO2 CaO+H2S+C→CaS+H2+CO
氧化鐵在隧道窯中加熱被固體碳還原的過程是比較復雜的過程。爐料以預熱到還原、冷卻將產生一系列物理化學變化，隧道結構和性能是影響海綿鐵產量、質量的重要因素。但控制和調節有關工藝參數使爐內整個系統達到平衡，從而達到還原目的。又是決定產品產量、質量的關鍵。
工藝流程： 直接還原鐵的生產工藝流程可分為如下五個工序：
一. 原料準備及其烘干破碎工序： 將脫硫劑、還原劑兩種物料裝入定量料斗，定量料斗按兩種物料的重量比，通過輸送機將物料送到烘干室內對兩物料進行烘干、混合。烘干后的物料含水量小于3%，烘干后的物料，通過輸送機送到還原劑破碎機內進行粉碎，粉碎粒度為1.5mm以下。破碎后的物料，經輸送機提升到高位料倉，然后再由輸送機送到儲存料倉。精礦粉由輸送機直接送入烘干機組進行烘干，烘干后含水量小于3%，烘干后的精礦粉由輸送機送入高位料倉，然后再由輸送機送至儲存料倉。
二. 自動裝料工序： 本工藝根據需要可生產桶狀、柱狀或瓦片狀直接還原鐵。裝料系統由料倉、定量管和裝料頭三部分組成，精礦粉和還原劑，經過儲存料倉，將料卸到布料倉內，再由裝料頭裝入每個還原坩堝，實現向坩堝布料。
三. 還原焙燒工序： 此工序在快速還原爐內完成。適宜穩定的爐溫和還原時間是決定直接還原鐵質量的關鍵，此工序包括預熱、還原、冷卻三個階段。首先，載車經過傳動機構，將載車送入快速還原爐內的預熱段，在此間，物料中的水分完全蒸發，脫硫劑分解，溫度升至還原溫度，進入高溫還原段，在此間，氧化鐵被充分還原，形成單質鐵，然后進入冷卻段進行冷卻，冷卻到200℃以下后出爐。
四. 自動卸料工序： 物料出爐后在常溫中降到100℃～50℃后進入卸料系統進行卸料。粉灰通過風力吸走，直接還原鐵通過抓鉗，從坩堝中取走，實現自動卸料。
五. 產品處理工序： 由該工序完成直接還原鐵磁選、破碎及鈍化處理----壓塊。卸完料的載車進入裝料系統裝料。直接還原鐵經過卸料裝置進入中間料倉。中間料倉的直接還原鐵經過輸送機輸送至直接還原鐵破碎機進行破碎，破碎后的直接還原鐵經干磁選機進行磁選，磁選后的直接還原鐵粉由輸送機輸送到HDYJ還原鐵壓塊機組進行壓塊成形，通過傳動機構入庫。
冷壓塊的實現有效地改善了直接還原鐵的抗氧化性能。降低了直接還原鐵的吸水性，縮小了體積，有利于直接還原鐵的長期存儲和長途運輸，同時使用時也提高了鋼水的收得率，因此倍受煉鋼企業的歡迎，在市場競爭中具有很強的生命力和競爭力。
市場前景：
冶金工業調整要求優化鋼材結構，由注重規模與產量轉變為注重質量和效益，要提高鋼的質量，如果原料仍以廢鋼為主，將是很困難的。這是因為廢鋼中有害雜質Sn、As、Cu等幾乎100%殘留鋼中。單純使用廢鋼提高煉鋼質量將是非常困難的，而使用部分海綿鐵（直接還原鐵）就避免了這些問題，所以對冶煉優質鋼和特種鋼，如石油套管、汽車用鋼、核電站用鋼、軍用鋼等配用海綿鐵（直接還原鐵）是非常重要的，也可以說生產特種鋼和優質鋼就必須配用海綿鐵（直接還原鐵）。
另外由于市場需求的發展，廢鋼需求量越來越大，廢鋼，特別是含雜質較低的優質廢鋼缺口將日趨增大，相應廢鋼價格日趨提高，促使直接還原鐵（海綿鐵）生產得到很大發展，海綿鐵（直接還原鐵），特別是海綿鐵（直接還原鐵）壓塊，市場前景將越來越好。
www.hctianliao.com www.hcjingshui.com
