數控拼焊矯-H型鋼組立-龍門焊-矯正機設備

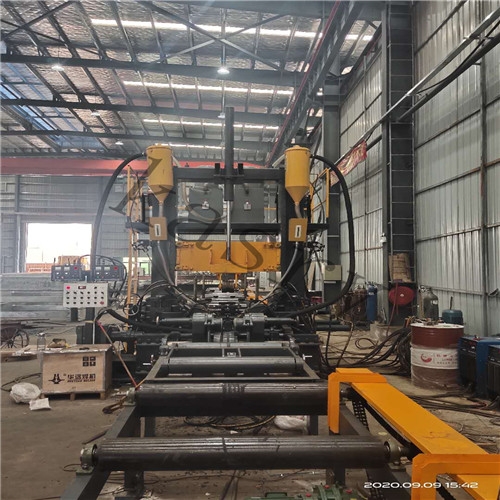

抓拍拼焊矯車間待組裝
數控拼焊矯主要有以下部件組成：
8015H數控拼焊矯一體機-組立機 龍門焊 矯正機設備
拼焊矯一體機是對H型鋼進行拼裝、焊接、矯正的設備，將原來的組立機、龍門焊、翼緣矯正機組合在一起的設備。
8015號帶邊翼板寬800，腹板高1500mm，拼焊矯適用于H型鋼截面
8015數控拼焊矯一體機總功率123kw，外形30米*6.5米*4米，焊接工藝有單弧單絲、雙弧雙絲、單弧雙絲。
拼焊矯一體機設備優勢：比傳統工藝節省5個人工，減少占地面積，減少部分租金，工藝先進，人均產能高，效率高，對稱施焊，變形量小，精度高。
1、輸入滾道
輸入滾道主要由輸入滾道、對中裝置（翼板夾緊機構、腹板翻轉機構、腹板電磁定位裝置、）齊頭裝置組成
2、主機
組立部分主要包括：傳動輥動力部件、上門架下壓裝置、腹板夾緊裝置、翼板夾緊裝置、液壓對齊裝置等組成。
傳動輥部件：傳動輥動力是從矯正部位主傳動電機通過鏈條鏈輪傳動過來。
上門架下壓裝置：可升降式主壓緊梁主要包括：壓緊油缸、升降拖板、壓緊輪等四大部分。當H型鋼行走到主壓緊輪下時，按下壓緊按鈕即可按預定壓力壓緊H型鋼，使翼板和腹板緊密結合在一起，以便焊接。
腹板夾緊裝置：兩組腹板夾緊機構定位邊為一側由數控自動定位，一側以油壓迫緊定位。
翼板夾緊裝置：兩組翼板夾緊機構定位邊為一側由數控自動定位，一側以油壓迫緊定位。
焊接部分圖片：
通過組立拼裝成型的T型鋼和H型鋼半成品，二條角焊縫需要焊接自動焊接成型，為了成型效果好，不出現咬邊和氣孔、裂紋等焊接缺陷，我們采用了焊接數據庫為我們的焊接工藝保駕護航，并對焊接數據全程采集，方便對焊接工藝做進一步優化。該機的焊接系統是采用雙絲埋弧焊接，能夠有效確保角焊縫的焊接成形效果，具有結構簡單可靠、布置合理等優點，配套自動點焊系統，焊槍具有傾角的柔性浮動和上下及前后的微調裝置。只要焊絲碰到，就可以滿足焊接過程中，焊絲始終不偏移。從而反饋性能好，響應速度快，壓降小，焊接電流準確穩定。
焊劑自動回收輸送一體機可以滿足在焊接過程中，焊劑的有效分離和循環再利用，焊劑在工作過程中可以自動輸送到待焊接的焊縫上，實現埋弧焊接。
翼緣矯正部分圖片
焊接完畢的T型鋼或H型鋼，進入矯正工位，主傳動輥只傳動不移動，傳動效率高，采用主動輥定位，液壓缸兩邊上壓下矯正輥的工作原理即可完成。所有的矯正輥均采作優質合金鋼制作、并通過先進的熱處理工藝，避免了該零件容易產生裂紋的缺陷，為了確保其矯正的穩定性及長久使用壽命，其所有的零部件均作加強處理，主機設有近控操作盒，方便操作。
3、輸出滾道：
輸出滾道主要完成H型鋼的輸出過程，它由主動滾道和被動滾道組成。
4、電器控制部分：
該設備采用數控系統，控制焊接速度，通用電氣控制動作，從拼裝到自動焊接成形，再到矯正均實現一體化操作，中間不需要人工干預即可完成。
5、液壓系統總成：
液壓系統主要包括：液壓泵站，拉桿對中油缸，壓緊油缸，翼板定位油缸，腹板定位油缸，矯正壓下油缸，膠接軟管等組成。
