電阻焊點焊機具有生產效率高、低成本、不用添加焊接助劑 可節省材料、易于自動化等特點，特別是金屬線材與金屬零件焊件焊壓導電率達到100%， 精密點焊機應用在精密金屬焊接，一般常用選用逆變直流點焊機，逆變直流輸出電壓，特別是精密金屬焊接件，控制為精控參數電流輸出，同時可以運用點焊機電源的單脈和多脈參數值，周波，時間，電壓，電流，氣流各項控制方法，對焊接工件調試各類參數焊接。逆變直流點焊機適用金屬材料：鎢，鉬，鐵，銅，鎳，銀，不銹鋼各種形狀的金屬焊接。

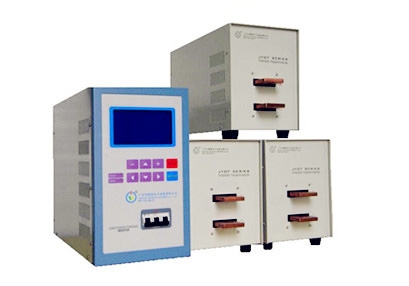

中頻電阻焊接機
漆包線銅端子焊接的原理，采用中頻逆變直流點焊機焊接。電極下壓住銅端子，利用銅端子自身的電阻、施加在
銅端子上的加壓力和導通的大電流，在工件接觸部產生焦耳熱，熱量首先融掉漆皮，去漆皮后的銅線和銅端子接觸點進行熔融的金屬連接、焊接導電。
技術參數：
|
型號 Type |
JYD-06AL/AT |
JYD-10AL/AT |
JYD-20AL/AT |
JYD-40AL/AT |
||
|
輸入電壓 / Line voltage (V) |
3～380V |
3～380V |
3～380V |
3～380V |
||
|
額定功率 / Rated capacity (kVA) |
16 |
25 |
75 |
150 |
||
|
輸出電流 / Max. output current (DCA) |
6000 |
10000 |
20000 |
40000 |
||
|
負載持續率 / Duty cycle (%) |
10 |
10 |
10 |
10 |
||
|
逆變頻率 / Inverting frequency (kHz) |
1.2 |
1.2 |
2 |
2 |
||
|
控制模式 / Control modes |
恒流、恒壓、恒功率、定脈寬 / Constant current, constant voltage, constant power, constant pulse width |
|||||
|
焊接循環時段 / Process stage |
11 |
11 |
11 |
11 |
||
|
焊接脈沖數 / Welding pulses |
3 |
3 |
3 |
3 |
||
|
電流緩升緩降 / Upslope and downslope |
有 / yes |
有 / yes |
有 / yes |
有 / yes |
||
|
存儲焊接規范數 / schedules |
20 |
20 |
20 |
20 |
||
|
外形尺寸 / Dimensions (L*B*H) (mm) |
460*222*345 / 385*200*300 |
460*222*345 / 385*200*300 |
650*210*450 / 260*160*125 |
730*210*510 / 351*270*283 |
||
|
重量 / Weight (kg) |
23.5/26.5 |
26/30 |
43/39 |
51.5/57.5
|
||
中頻逆變直流點焊機特點：
1、電流直流輸出，焊接電流為脈動直流（且波紋度小）；逆變頻率4KHZ，通電時間控制周期為0.25ms，放電時間可任意控制；
2、可實時監控電流、電壓、功率；
3、具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能；可極大減少產品焊接不良率。
4、三段加熱設定，帶電流緩升緩降功能，可有效解決“飛濺”，更加保證了焊接的穩定性。
5、電極壽命能有效延長。節能50%以上。
6、 不用事先去漆皮，不用焊錫。效率高，成本低，環保。
7、焊接牢固，承受拉力大，并且承受拉力一致性高；
8、壓痕小，變形量小，并且壓痕變形量比較一致。
精密點焊機應用哪些行業？
汽車電子、汽車零部件、智能卡、銀行智能IC卡、電感、電阻、繼電器、低壓電器、電容器、電光源、傳感器、電聲、溫控器、濾波器、微型電機、
精密五金、變壓器、小家電、LED、電池、線束成型壓方等等。
中頻逆變直流點焊機適合哪些材料焊接？
銅合金銅片焊接、銅線焊接、漆包線焊接、極薄不銹鋼焊接、鍍鎳材料焊接、鍍錫材料焊接。
焊接樣品圖
