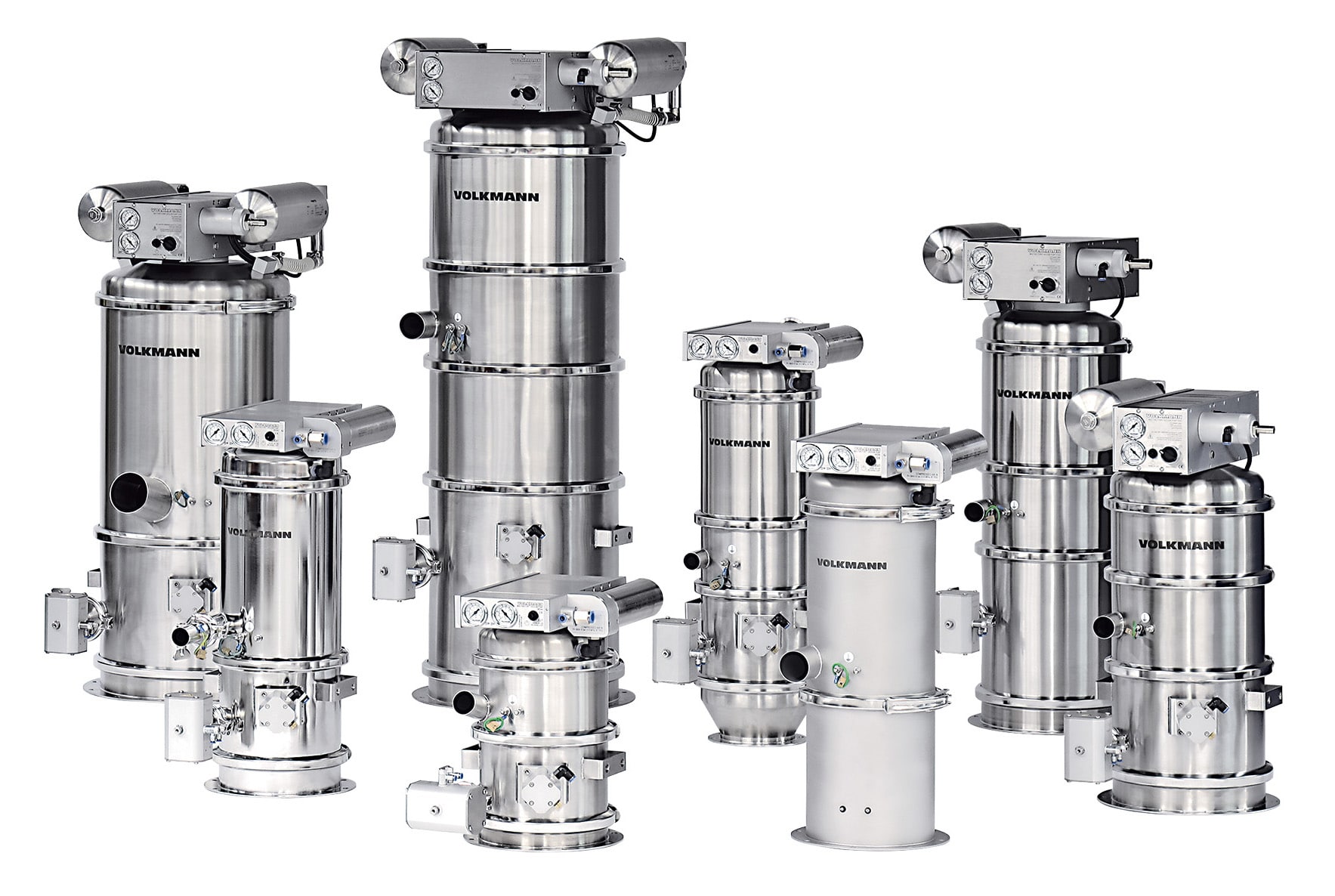

Volkmann真空微粉輸送設備VS350T-G2700-QX300Y用于粉塵輸送
VS350真空輸送機 VS350
ATEX認證，包含以下部件：
· MULTIJECTOR®真空泵G2700
工作壓力：5.5巴，壓縮空氣需求：2580 Nl/min。
壓縮空氣供給管線的最小截面積：1“
壓縮空氣質量：潔凈、干燥、無油
最大吸空氣量：12188 Nl/min。
材質：陽極氧化鋁、黃銅、丁腈橡膠密封件
（正確選擇過濾器時，不接觸產品）
帶排氣適配器
· 2個反吹空氣脈沖用于過濾器清潔，外部（GLA）
材質：不銹鋼，容積：2 x 2升
如有需要，我們可以為您提供專門為真空輸送設計的電動機械真空泵，作為壓縮空氣驅動的多級噴射器的替代品。
密封件（接觸產品的彈性體）：
硅膠
過濾器Ti07-OF300
· 表面過濾器，用于細粉塵 < 5 μm，易清洗，可水洗
· 無需工具的QX固定系統，便于快速更換
· 帶脈沖過濾清洗（GLA）
過濾等級：L&M
材質（接觸產品）：可靜電導電的聚酯纖維，帶PTFE膜，聚氨酯，不銹鋼AISI 316L
4個過濾筒，每個? 112 x 300 mm，開口折疊，圓柱形
吸入方式
· 切向帶旋風分離器，以提高細粉塵的分離效率
直徑a 3"
擴展模塊
· 為提高輸送性能，增加填充容積
總填充容積34.1升，模塊高度220 mm
產品卸料
· 大尺寸的閥門直徑，便于快速和完全卸料
· 閥盤擺動，釋放整個出口截面積
· 閥門驅動裝置在不接觸產品的區域
卸料閥：直徑220 mm
驅動裝置（外部）：L/L，NO（無壓），陽極氧化鋁
卸料模塊帶2個支架（例如用于現場安裝）
卸料輔助KV
· 活塞振動器：卸料期間的高頻振動
· 支持橋接和附著材料的卸料
強度無級可調
安裝/適配
· 支撐框架，用于防塵安裝到待填充的單元
· 通過卡箍連接便于拆卸真空輸送機
法蘭尺寸：ID/AD 350/418 mm，螺栓孔距392，帶12 x ? 9.5 mm，包含法蘭墊片
操作說明
真空輸送機在真空下通過軟管或管道在吸入氣流中運輸粉末、灰塵、顏料、顆粒材料、片劑、膠囊、小零件等。它們易于安裝和操作。即使發生泄漏，也沒有產品會因為真空而逃逸到環境中。
真空輸送的功能原理：通過真空將粉末或散裝材料從容器（如造粒機或干燥機）輸送到真空輸送機并填充容器
真空輸送系統
A） 材料裝載（取料）位置——所有材料都可以直接從生產和加工機器、箱子、袋子、容器等中取料。
B） 真空輸送機
C） 材料卸料（接收）位置——運輸的材料從頂部循環裝入料倉或加工機器，例如攪拌機、壓機、料倉、灌裝機和包裝機等。
真空泵（1）在真空輸送機的分離器主體中產生真空。空氣從進料點（A）通過軟管/管道涌入吸入口（2）。散裝材料被充氣，然后在氣流中攜帶。
由于特殊設計的分離器主體，速度降低，物料在真空輸送機的排放閥上方緩慢收集。在分離器主體內部，過濾器模塊（3）將空氣中的灰塵和產品與輸送的空氣分離。對于細塵，旋風元件可以插入分離器中，由于過濾元件的負載較低，有助于提供更高的運輸能力。
當分離器充滿產品時，真空泵關閉。真空輸送機內部的壓力在十分之一秒內與周圍區域平衡。分離的材料通過排放閥從真空輸送機中排放，并直接落入接收位置（B）。
當輸送機排放時，過濾器元件由空氣沖擊系統自動清潔。偶爾濾餅會從過濾器中釋放出來。Volkmann提供活塞振動器和流化裝置，以改善粘性或橋接散裝材料的排放。
卸載產品后，排放元件關閉，整個輸送循環再次開始。
