風動渦輪潛水泵、潛水泵廠家、渦輪潛水泵價格、渦輪潛水泵工作原理、山西地區(qū)專用風泵

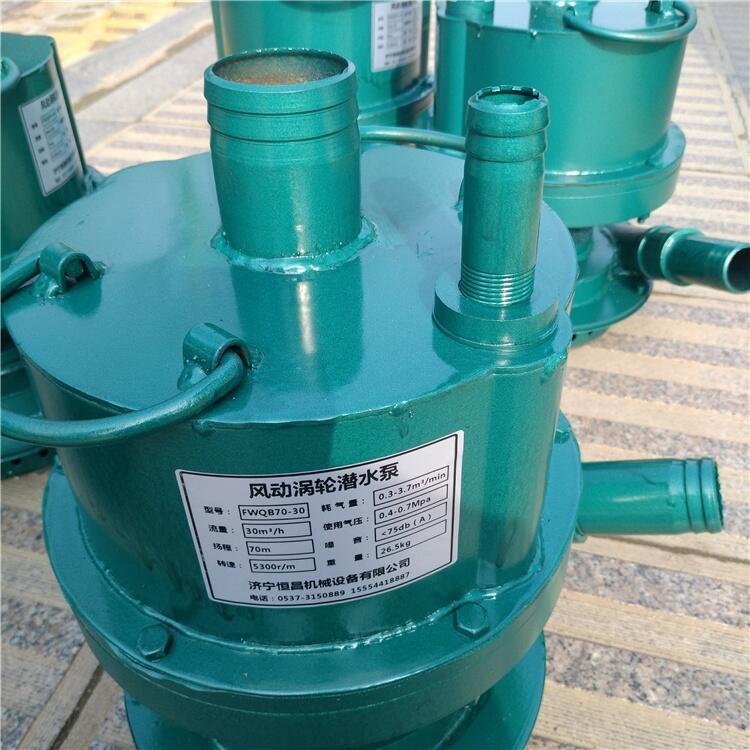

FWQB型風動渦輪潛水泵廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室工程的排水施工。FWQB風動潛水泵突破了往日的設計思想，FWQB渦輪潛水泵采用了風動渦輪傳動、壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的缺點。
FWQB系列風動潛水泵結構及工作原理
該泵由氣動馬達、水泵、油霧器、管接頭四部分組成。
1.氣動馬達部分：由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有均布的徑向槽，槽內配有葉片，上、下氣缸蓋各有一只吹氣眼。風泵啟動時高氣壓從吹氣眼將槽內葉片吹開，同時大量高氣壓從主風道進入氣缸，推動葉片、驅使轉子旋轉。在殼體下方留有密封腔，腔內有密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。
2.水泵部分：有泵體、葉輪、泵座等組成。葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。
3.油霧器部分：由油霧器殼油霧器桿、調油閥芯等組成，油霧器裝在頂蓋上，殼內裝滿潤滑油。
4.管接頭部分：由進風組合接頭和出水彎頭兩部分組成。進口組合接頭安裝在進風口處。
FWQB型風動渦輪潛水泵的特點：
1、噪音小，保持在40分貝以內；
2、耗風量少、效率高；
3、體積小、重量輕、結構緊湊、便于移動；
4、使用壽命長、易損件少、便于維修。
FWQB系列風動渦輪潛水泵的基本規(guī)格及參數:
|
型號 |
揚程(m) |
流量(m3/h) |
耗風量(m3/min) |
額定轉速(r/min) |
外形尺寸 高×直徑(mm) |
重量(kg) |
|
FWQB70-30 |
70 |
30 |
0.3-3.7 |
5300 |
350×260 |
20 |
