鳳慶縣液壓潛孔山地鉆機使用說明書成華區液壓山地鉆機庫存充足鳳慶縣液壓潛孔山

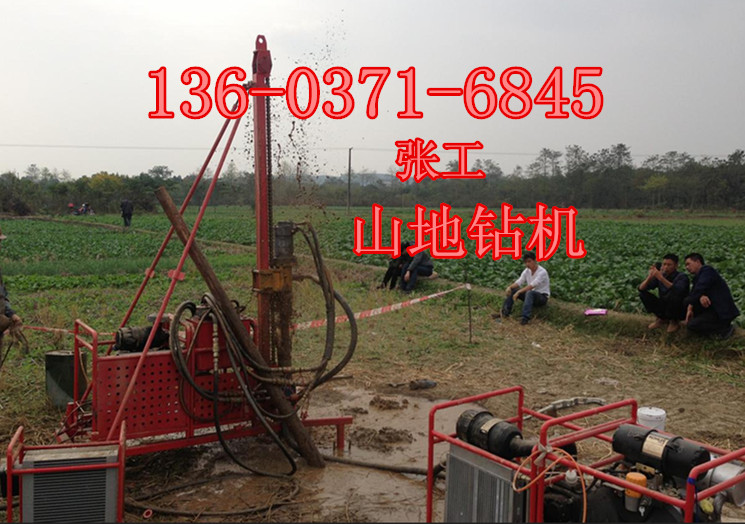

液壓山地鉆機
該系列產品廣泛地用于石油鉆井勘探、地質勘察、中小型礦山及交通、國防、水利等工程的石方鉆鑿爆破孔以及其它用途的孔。
1. 嚴格按照通用工業設計標準的要求進行設計，產品零配件、模塊單元的通用性、互換性強。
2. 采用全液壓工作方式和扣式調整裝置，因而結構簡單，操作方便。
3. 液壓站采用變量泵，因而使整個液壓系統優化，具有省能源、小型化、低成本的功能。
4. 采用液壓快速提鉆桿設計，省去了鉆塔，卷揚機和變速箱，從而使操作更簡便，安全性更好。
百力通合資汽油機，配活塞空壓機，鉆桿20米
主機汽油機匹配國產汽油機，空壓機匹配百力通汽油機，匹配螺桿式空壓機
汽油機全部匹配百力通的，螺桿式空壓機
鉆井深度 30m
鉆井方法 空氣震擊鉆井
螺旋鉆井及泥漿泵鉆井（備選）
鉆孔（成孔）直徑mm巖石地層70-90，松散底層75-95
鉆桿（直徑*長度）空氣震擊鉆機mm
泥漿鉆井mm50*1500
液壓系統流量L/min
工作壓力Mpa0-60
20
空壓機組機型/配置數量
風量m?/min
工作壓力Mpa
發動機功率kw/轉速r/min活塞式/1組
3.5 0.8
26/3600
YG30型鉆機是我公司新近開發和生產的一種山地地震勘探鉆井設備，可廣泛應用于車載鉆機無法作業的崎嶇山地等地區。該鉆機具有以下特點：
1、 鉆井效率高，使得作業成本降低；
2、 結構簡單，便于拆裝和維護；
3、 操作更賦予人性化
4、 總體重量輕，且為分體結構，便于搬遷和運輸。
鉆機工作原理
1、 液壓系統
鉆機通過液壓變量油泵將發動機的機械能轉化為液壓能，并通過管路傳遞到兩個定量液壓馬達，從而實現鉆具的回轉、加壓和提升（管線連接圖見圖三）。
① 換向閥
換向閥的手柄可在任意位置定位，操作簡單。通過調整手柄位置來控制動力頭旋轉速度以適應不同的地層和工況；
換向閥手柄處于中位時，兩個馬達均不工作。當處于工作位置時，分別向正、反方向供油，實現動力頭的正、反轉和鉆具的升降。
鉆具的升降速度、旋轉速度均可控，使得鉆具的升降平穩且沖擊力小。
② 油泵油箱總成
油泵、油箱與手動換向閥組成一個單元，簡化了管路的連接，使得鉆機的結構更為緊湊。油泵動力傳動采用卸荷方式，以改善泵軸壓力。
③ 液壓系統的技術參數：
參 數 | 數 值 |
液壓系統工作壓力 | 20 MPa |
液壓系統流量 | 0-60 L/min |
馬達輸出扭矩 | 800-900 N·m |
馬達轉速 | 0-135 r/min |
系統工作油溫 | 15°C-80°C |
額定提升重量 | 12-16KN |
2、 鉆機發動機
發動機總成作為鉆機的動力源，通過聯軸器來驅動液壓油泵工作。
發動機的使用、維護和結構說明見《科勒（KOHLER)汽油發動機）用戶手冊》和《隆鑫汽油發動機用戶手冊》。
3、 井架
井架作為動力頭和加壓馬達的支架及導軌，承受鉆井過程中所產生的軸向力和旋轉扭矩。
4、 動力頭作用和結構
動力頭主要是用來驅動鉆具旋轉，將扭矩經鉆桿傳遞至鉆頭，配合釬頭的沖擊和系統加壓力，達到鉆井目的。動力頭結構如圖四所示。液壓馬達軸與中心管通過平鍵連接進而驅動鉆具來實現旋轉。
5、 散熱器
散熱器總成由散熱器、風扇和直流電機等組成。
在鉆機工作時液壓系統將產生大量的熱能，通過直流電機驅動獨立風扇，以吸風的形式來冷卻散熱器內循環的液壓油，來保證液壓系統的正常工作。
6、 空壓機組
空壓機組由空壓機和發動機組成。空壓機主機的作用是為鉆機進行空氣鉆井和空氣振擊鉆井提供洗井介質----壓縮空氣。
7、 潛孔沖擊器
潛孔沖擊器是山地鉆機空氣鉆井的主要鉆具，它是利用壓縮空氣使潛孔沖擊器活塞產生往復運動帶動釬頭實現鑿巖鉆井。該鉆具結構簡單，鑿巖效率高，使用維護方便。潛孔沖擊器的使用維護及結構說明見《QCw系列沖擊器及釬頭使用維修說明書》。
