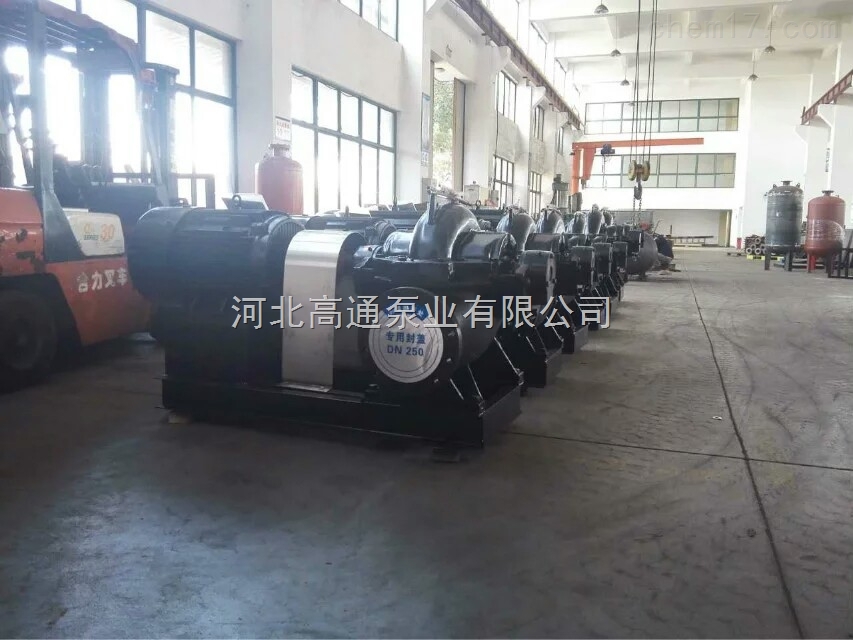

一、SH型中開雙吸離心泵20sh-9B臥式雙吸離心泵20sh-9B中開雙吸泵概述
SH型單級雙吸離心泵。主要適用于自來水廠、空調循環用水、建筑供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業等輸送液體的場合。
20sh-9B臥式雙吸離心泵20sh-9B中開雙吸泵銷售電話：0312-8326690 18632275239
S系列單級雙吸離心泵的運行數據 泵出口直徑 DN 80~800mm 流 量Q≤11600m3/h
揚 程 H ≤200m 工作溫度 T ≤105℃ 固體顆粒 ≤80mg/L
工作許用壓力 ≤25
許用試驗壓力 ≤37.5
二、SH型中開雙吸離心泵20sh-9B臥式雙吸離心泵20sh-9B中開雙吸泵結構特點
1. 結構緊湊 外形美觀，穩定性好，便于安裝。
2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到最低限度，且有優異水力性能的葉型，并經精密鑄造，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和高效率。
3. 軸 承 選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。
4. 軸 封 選用BURGMANN機械密封或填料密封。能保證8000小時運行無泄漏。
5. 安裝形式 裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。
6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，泵可以啟動。
三、SH型中開雙吸離心泵20sh-9B臥式雙吸離心泵20sh-9B中開雙吸泵應用范圍：
泵的零件用不銹鋼板壓制，經激光焊接而成，并有多種牌號的不銹鋼可供選用，因而SLG型泵的用途十分廣泛，主要適用于輸送各種潔凈水及輕腐蝕液體，可用于 住宅供水及增壓 工業鍋爐給水空調系統循環體會水 水處理和反滲透系統 食品工業、醫藥工業用水.
單級雙吸離心泵工作條件：
流量范圍：0.8m3/h~120 m3/h；
揚程范圍：5.6m~330m；
溫度范圍：-20℃~120℃；
輸送液體種類：各種清潔水及輕腐蝕液體；
泵腔承壓：≤4.0MPa。
四、SH型中開雙吸中開泵型號意義
150S78A
150—泵進口直徑為150mm
S—臥式單級雙吸清水泵
SM—單級雙吸耐磨泵
SF—單級雙吸耐腐蝕泵
SY—單級雙吸油泵
78—設計點揚程為78m
A—葉輪外徑切割代號，Ⅰ表示葉輪外徑增大
6Sh—6A
6—泵進口直徑為6吋（150mm）
Sh—臥式單級雙吸清水泵
6—泵比轉速的1/10取整
A—葉輪外徑切割代號
五、S,SH型中開雙吸離心泵性能參數表
|
型號
|
流量 Q
( m 3 /h)
|
揚程 H
(m)
|
轉速 n
(r/min)
|
功率 (KW)
|
效率η
(%)
|
汽蝕余量 (NPSH)r(m)
|
備注
（老型號）
|
|
軸功率
|
電機功率
|
|
100S90
|
80
|
90
|
2950
|
30.1
|
37
|
65
|
2.5
|
|
|
100S90A
|
72
|
75
|
23
|
30
|
64
|
2.5
|
|
|
150S100
|
160
|
100
|
59.8
|
75
|
73
|
3.5
|
|
|
150S78
|
160
|
78
|
45
|
55
|
73.5
|
3.5
|
6sh-6
|
|
150S78A
|
144
|
62
|
33.8
|
45
|
72
|
3.5
|
6sh-6 A
|
|
150S50
|
160
|
50
|
27.3
|
37
|
80
|
3.9
|
6sh-9
|
|
150S50A
|
144
|
40
|
20.9
|
30
|
75
|
3.9
|
6sh-9 A
|
|
150S50B
|
133
|
36
|
18.6
|
22
|
70
|
3.9
|
6sh-9B
|
|
200S95A
|
280
|
95
|
91.7
|
110
|
79.2
|
5.3
|
8sh-6A
|
|
200S95B
|
270
|
75
|
73.5
|
90
|
75
|
5.3
|
8sh-6B
|
|
200S63
|
280
|
63
|
58.3
|
75
|
82.7
|
5.8
|
8sh-9
|
|
200S63A
|
270
|
46
|
45.1
|
55
|
75
|
5.8
|
8sh-9 A
|
|
200S42
|
280
|
42
|
38.1
|
45
|
84.2
|
6
|
8sh-13
|
|
200S42A
|
270
|
36
|
33.1
|
37
|
80
|
6
|
8sh-13A
|
|
250S65
|
485
|
65
|
1450
|
109
|
132
|
78.6
|
3
|
10sh-6
|
|
250S65A
|
468
|
54
|
89.4
|
110
|
77
|
3
|
10sh-6A
|
|
250S39
|
485
|
39
|
61.5
|
75
|
83.6
|
3.2
|
10sh-9
|
|
250S39A
|
468
|
30.5
|
49.3
|
55
|
79
|
3.2
|
10sh-9 A
|
|
250S24
|
485
|
24
|
36.9
|
45
|
85.8
|
3.5
|
10sh-13
|
|
250S24A
|
414
|
20.3
|
27.6
|
37
|
83
|
3.5
|
10sh-13 A
|
|
250S14
|
485
|
14
|
21.5
|
30
|
85.8
|
3.8
|
10sh-19
|
|
250S14A
|
432
|
11
|
15.8
|
18.5
|
82
|
3.8
|
10sh-19A
|
|
300S110
|
790
|
110
|
295.7
|
440
|
80
|
4
|
|
|
300S90
|
790
|
90
|
242.8
|
315
|
79.6
|
4
|
12sh-6
|
|
300S90A
|
756
|
78
|
217
|
280
|
74
|
4
|
12sh-6 A
|
|
300S90B
|
720
|
67
|
180
|
220
|
73
|
4
|
12-sh6B
|
|
300S58
|
790
|
58
|
149.9
|
180
|
84.2
|
4.4
|
12sh-9
|
|
300S58A
|
720
|
49
|
118.6
|
160
|
81
|
4.4
|
12sh-9A
|
|
300S58B
|
684
|
43
|
100
|
132
|
80
|
4.4
|
12sh-9B
|
|
300S32
|
790
|
32
|
79.2
|
110
|
86.8
|
4.6
|
12sh- 13
|
|
300S32A
|
720
|
26
|
60.7
|
75
|
84
|
4.6
|
12sh-13A
|
|
300S19
|
790
|
19
|
47
|
55
|
86.8
|
5.2
|
12sh- 19
|
|
300S19A
|
720
|
16
|
39.2
|
45
|
80
|
5.2
|
12sh-19A
|
|
300S12
|
790
|
12
|
30.4
|
37
|
84.8
|
5.5
|
12sh-28
|
|
300S12A
|
684
|
10
|
3.9
|
30
|
78
|
5.5
|
12sh-28 A
|
|
350S125
|
1260
|
125
|
534
|
710
|
80.5
|
5.4
|
14sh-6
|
|
350S125A
|
1181
|
112
|
462
|
630
|
78
|
5.4
|
14sh-6A
|
|
350S125B
|
1098
|
96
|
373
|
500
|
77
|
5.4
|
14sh-6B
|
|
350S75
|
1260
|
75
|
303
|
355
|
85.2
|
5.8
|
14sh-9
|
|
350S75A
|
1170
|
65
|
247
|
280
|
84
|
5.8
|
14sh-9A
|
|
350S75B
|
1080
|
55
|
197
|
220
|
82
|
5.8
|
14sh-9B
|
|
350S44
|
1260
|
44
|
173
|
220
|
87.5
|
6.3
|
14sh-13
|
|
350S44A
|
1116
|
36
|
131
|
160
|
84
|
6.3
|
14sh-13A
|
|
350S26
|
1260
|
26
|
102
|
132
|
87.5
|
6.7
|
14sh-19
|
|
350S26A
|
1116
|
21.5
|
78.8
|
90
|
83
|
6.7
|
14sh-19A
|
|
350S16
|
1260
|
16
|
64.5
|
75
|
85.3
|
7.1
|
14sh-28
|
|
350S16A
|
1044
|
13.4
|
48.8
|
55
|
48
|
7.1
|
14sh-28A
|
|
500S98
|
2020
|
95
|
970
|
678
|
800
|
79.5
|
4
|
20sh-6
|
|
500S98A
|
1872
|
83
|
540
|
630
|
78.5
|
4
|
20sh-6A
|
|
500S98B
|
1746
|
74
|
452
|
560
|
78
|
4
|
20sh-6B
|
|
500S59
|
2020
|
59
|
391
|
450
|
83
|
4.5
|
20sh-9
|
|
500S59A
|
1872
|
49
|
333
|
400
|
75
|
4.5
|
20sh-9A
|
|
500S59B
|
1746
|
40
|
257
|
315
|
74
|
4.5
|
20sh-9B
|
|
500S35
|
2020
|
35
|
219
|
280
|
88
|
4.8
|
20sh-13
|
|
500S35A
|
1746
|
27
|
151
|
220
|
85
|
4.8
|
20sh-13A
|
|
500S22
|
2020
|
22
|
144.1
|
185
|
84
|
5.2
|
20sh-19
|
|
500S22A
|
1746
|
17
|
101
|
132
|
80
|
5.2
|
20sh-19A
|
|
500S13
|
2020
|
13
|
86.2
|
110
|
83
|
5.7
|
20sh-28
|
|
600S75
|
3170
|
75
|
727
|
800
|
89
|
7.5
|
24sh-9
|
|
600S75A
|
2880
|
65
|
580
|
630
|
88
|
7.5
|
24sh-9A
|
|
600S47
|
3170
|
47
|
465
|
560
|
88
|
7.5
|
24sh-13
|
|
600S32
|
3170
|
32
|
310
|
400
|
89
|
7.5
|
24sh-19
|
|
600S32A
|
2880
|
27
|
238
|
280
|
89
|
7.5
|
24sh-19A
|
|
600S22
|
3170
|
22
|
223
|
280
|
85
|
7.5
|
24sh-28
|
|
600S22A
|
2880
|
18.2
|
168.5
|
200
|
84.5
|
7.5
|
24sh-28A
|
|
800S32
|
5500
|
32
|
730
|
700
|
|
84
|
|
32sh-19
|
|
800S-32A
|
5310
|
29
|
570
|
|
84
|
|
32sh-19
|
六、SH型中開雙吸離心泵可能發生的故障及排除方法
故 障
產生原因 排除方法
水泵不吸水，壓力表及真空 表的指針劇烈跳動 a、注入水泵的水不夠 a、再往水泵內注水
b、進水管與儀表漏氣 b、擰緊堵塞漏氣處
水泵不吸水真空表已顯示高度真空 a、底閥沒有打開或已堵塞 a、校平或更換底閥
b、吸入管阻力太大 b、清洗或更換吸水管
c、吸水高度太高 c、降低吸水高度
壓力表有壓力而水泵仍不出水 a、出水管阻力太大 a、清洗或縮短水管
b、旋轉方向不對 b、檢查電機旋向
c、葉輪堵塞 c、清洗葉輪
d、水泵轉速不夠 d、增加水泵轉速
流量低于設計要求 a、葉輪或管路堵塞 a、清洗葉輪及管路
b、密封環或葉輪磨損過多 b、更換損壞零件
c、轉速不夠 c、調整到額定轉速
水泵消耗的功率過大 a、填料壓蓋太緊，填料函發熱 a、放松填料壓蓋
b、葉輪與密封環摩擦 b、消除機械摩擦
c、流量過大 c、關小出水閘閥
水泵內部聲音反常水泵吸不上水 a、吸水管內阻力過大 a、減小吸水高度縮短吸水管長度
b、吸水管有空氣漏入 b、堵塞漏氣處
c、流量過大發生汽蝕 c、調節出口閥門使泵在規定工況范圍內使用
水泵振動 a、泵發生汽蝕，葉輪不平衡 a、消除汽蝕、葉輪校平衡
b、泵軸與電機不在同中心線上 b、校水泵和電機的同軸度
c、地腳螺栓松動 c、擰緊地腳螺栓
軸承過熱 a、潤滑油不足或過多，或變質 a、檢查油量清洗軸承并換油
b、水泵與電機軸不同心 b、把軸中心線對準
七、SH型中開雙吸離心泵裝配
1、SH雙吸泵：在泵體上裝好固定泵蓋、軸承體、填料壓蓋的雙頭螺柱及所有螺孔配帶的四方螺塞
2、SH雙吸泵：在軸中央的鍵槽內，放入鍵，順推上葉輪，裝上密封紙墊，套上軸承，擰上左右軸套螺母，再套上填料套、填料環、填料壓蓋及雙吸密封環，裝上軸承擋套、軸承端蓋和紙墊，再把深溝球軸承壓裝在軸的兩端，然后把軸承體裝到軸承上。
3、SH雙吸泵：把裝好的軸（即轉子部件）放到泵體上，使雙吸密封環放入泵體槽內，并把軸承體放到泵體兩端支架的止口上，蓋上軸承體壓蓋、套上彈簧墊擰緊螺母裝上固定螺釘，用軸套螺母調整葉輪中心對正泵體中心然后用鉤扳手扳緊軸套螺母，在填料室內裝入填料，填料環。
4、SH雙吸泵：在泵體上鋪上一層輕殼紙，把裝好四方螺塞及雙頭螺柱的泵蓋蓋到泵體上，裝上圓錐定位螺釘，擰上螺母，裝好填料壓蓋。
5、SH雙吸泵：在軸的軸連器端放入鍵，順鍵壓入軸連器。
6、SH雙吸泵：在泵蓋上裝上水封管，對14SH型泵以上的，需要上小止回閥，活接頭，異徑四通及放棄管。
十、SH型中開雙吸離心泵安裝
1、SH雙吸泵安裝前的準備工作
（1） 應檢查S雙吸泵和電機有無損壞。（2）準備工具及起重機械。(3)按圖檢查機器的基礎。
2、SH雙吸泵安裝順序：
現在定型的SH雙吸泵中有配帶底座的和不配帶底座的兩種形式，安裝原則是一樣的，這里只敘述帶底座的安裝順序：
（1） 將底座放在地基上，在地腳螺栓附近墊鐵，將底座墊高約20-40毫米準備找平后填充水泥漿之用。
（2） 用水平檢查儀檢查泵座水平度，找平后，扳緊地腳螺栓螺母，用水泥漿灌水泵底座及地腳螺栓孔。
（3） 經3——4天水泥干固后，在檢查一下水平度。
（4） 清除S雙吸泵座的支持面，水泵腳和電機腳的平面并把S雙吸泵和電機放到底座上。
（5） 調節SH雙吸泵軸水平（電動機軸可暫不顧及），找平后，適當上緊螺母，一防走動；待泵端調節完成后，再安裝電機，在水平欠妥的腳上墊上墊板。
（6） 使SH雙吸泵和電機聯軸器之間留有一定的間隙（參看裝配圖），把鋼尺放在聯軸器上（上下左右觀察），檢查水泵軸心與電機軸心線是否重合，若不重合，就在電機腳下墊上幾片薄鐵片，使電機聯軸器與鋼尺相符。
為了檢查安裝的精度，在幾個相反位置上用塞尺測量聯軸器平面之間的間隙，聯軸器兩端平面間一周最大和最小間隙差不得超過0.3毫米。兩端中心線上左右差不得超過0.1毫米。
在水泵接管后，軸線還需作最好一次校正，印在上管路時容易使水泵走動。
十一、SH型中開雙吸離心泵起動、運轉、停止及保養
Ⅰ、SH雙吸泵起動
1、將SH雙吸泵軸上及其他涂油體上所涂的油去凈。
2、用汽油清洗S雙吸泵軸承和S雙吸泵油室，用棉紗或破布擦凈。
3、在SH雙吸泵的軸承體內，注入鈣基黃油占軸承體空間的70%
十二、SH型中開雙吸離心泵訂貨須知:臥式雙吸中開泵
一、①產品名稱與SH雙吸中開泵型號②SH雙吸中開泵口徑（寸）③SH雙吸中開泵揚程（m）④SH雙吸中開泵流量（m3/h）⑤SH雙吸中開泵電機功率（KW）⑥SH雙吸中開泵轉速（r/min）⑦SH雙吸中開泵電壓〔V〕⑧SH雙吸中開泵材質⑨SH雙吸中開泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SH雙吸中開泵產品型號，請按SH雙吸中開泵型號直接向高通泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們高通泵業的技術專家為您審核把關。
