一、 PN泥漿泵概述

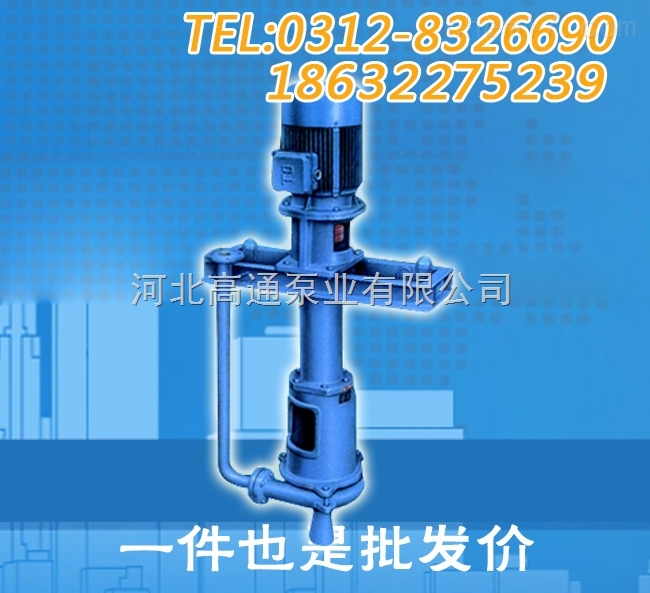

PNL、PN型泥漿泵系單級單吸泥漿泵分立式泥漿泵、臥式泥漿泵，適用于輸送含固體顆粒的液體廣泛適用在火電廠水力除灰，礦山輸送礦砂液體，也可用于建材、造紙、紡織、食品、飼料等部門抽送各種漿料。PNL、PN型泥漿泵，過流零件均使用耐磨合金材料制造，壽命長，敞開式葉輪用螺紋軸連接，葉輪與護板之間的間隙可以調整，以保持高效工作。

 PN泥漿泵PNL污泥泵污水泵 泥漿泵全國銷售熱線：0312-8326690 18632275239

二、pnl型泥漿泵結構說明 PN泥漿泵PNL污泥泵污水泵 泥漿泵

三、PNL泥漿泵型號及意義PN泥漿泵PNL污泥泵污水泵 泥漿泵

如3PNL

3---吐出口徑（毫米數被25除所得值）
P---雜質泵
N---泥漿
L----立式

四、泥漿泵注意事項 PN泥漿泵PNL污泥泵污水泵 泥漿泵

注意事項：葉輪用螺紋與軸聯接時，如果反方向旋轉，葉輪將從軸上脫落，造成事故。PNL型泵支架開有兩個排砂孔，液面不應超過此孔高度，否則下軸承將會因?yàn)楣腆w顆粒進入而損壞

五、pnl型泥漿泵裝配順序

(1) 泵在裝配前首先檢查所有零件尺寸精度及有無影響裝配的缺陷，并擦洗干凈，方可進行裝配。
　　(2) 予先將各種的連接螺栓、絲堵等分別擰緊在相應的零件上。
　　(3) 在熱油中加熱滾動軸承至85~100℃，取出裝在軸兩端軸肩處。(其順序?yàn)樵诼?lián)軸器端依次裝深溝球軸承、軸承隔圈、角接觸軸承；在葉輪端依次裝深溝球軸承、軸承隔圈、角接觸、)
　　(4) 把帶有軸承的軸壓裝在懸架內。
　　(5) 在兩個軸承端蓋放上紙墊，套裝在裝好軸的懸架上，用螺栓緊固好。注意利用紙墊調整軸承與軸承端蓋的間隙，即軸在懸架內竄動量(0.2~0.3)毫米。
　　(6)將防轉銷裝在靜環座上，依次將“O”型圈、機械密封靜環裝入靜環座內，將油封壓入機封壓蓋上，然后穿上軸套，并將機械密封動環裝在軸裝上，在機封止口處裝上“O型圈”，隨后將好環的軸套穿進機封壓蓋內，然后裝入機封室內，用螺栓緊固，裝上靜環座，并用螺栓固定。
　　(7)在軸上套上擋水圈、“O”型圈，隨后將機封室固定在懸架上。
　　(8)在后護板止口處套上“O”型圈，隨后將后護板裝在機封室上。
　　(9)在軸上鑲上鍵，依次將葉輪、葉輪擋套裝在軸上，然后用圓螺母、軸套螺母(葉輪螺母)將葉輪上緊。
　　(10)將裝好葉輪的懸架體、軸承室、后護板裝在泵體上用螺母緊固好。
　　(11)將“O”型圈套在前護板，然后裝在泵體上。
　　(12)將定刀盤上在吸入管上，并裝在泵體上用螺母緊固。
　　(13)用螺栓和彈簧墊圈把泵支架固定在懸架上。
　　(14)鑲上鍵，裝泵聯軸器。

六、pnl型泥漿泵主要性能范圍PN泥漿泵PNL污泥泵污水泵 泥漿泵



產品流量：7.2~320m3/h
    產品揚程：14~50m
    產品材質：鑄鐵等

具有以下特點：

過流部分承磨件采用了耐磨鑄鐵，使用壽命較長。

葉輪和護板的間隙可以及時調整，保持較高的工作效率。

4以上該型泵軸承直接裝于水平，中開托架內，拆檢方便，調整及時，并在油池內裝有水冷形管改善了軸承的工作條件。

8泵以上的泵體較大，采用了對開的結構形式，拆裝檢修方便。

七、PN泥漿泵技術參數

 PN、PNL型泥漿泵產品參數

型號	流量 m 3 /h	揚程 m	轉速 r/min	允許汽蝕余量 m	泵效率 %	功率 kw		泵重量 kg	口徑 mm
						軸功率	配帶功率		吸入	排出
1PN	7.2 12 16	14 13 12	1430	0.53	21 30 35	1.3 1.41 1.5	3	120	50	25
2PN	30 47 58	22 19 17	1450	1.32	33 39 39	5.45 6.25 6.9	11	150	96	50
2PNL	30 47 58	22 19 17	1450	1.32	33 39 39	5.45 6.25 6.9	11	200	62	53
3PNL	54 108 151	26 21 15	1470	2.35	32 42 37	12 14.7 16.7	22	450	125	75
3PN	54 108 151	26 21 15	1470	2.35	32 42 37	12 14.7 16.7	22	280	90	85
4PN	100 150 200	41 39 37	1470	2.95	46 55 61	24.3 29 33.1	55	1000	150	100
4PN(1)	41.5 80 111	51 50 49	1470	1.92	23 36 44.5	25 30.2 33.1	55	1000	150	100
4PN(2)	52 100 138	51 50 49	1470	2.2	26 37 47	28 37 39	75	1000	150	100
6PN	230 280 320	27 26 25	980	2.59	56 60 62	30.2 33 35.2	75	2.59	200	150

八、PNL泥漿泵外形尺寸圖PN泥漿泵PNL污泥泵污水泵 泥漿泵

九、PNL泥漿泵常見故障分析與解決方法



故障	發生故障的原因	解決方法
泥漿泵軸功率大	葉輪和護板發生摩擦	調整泵葉輪和護板的間隙
泥漿泵揚程不夠	(1)葉輪和護板的間隙過大 (2)大塊顆粒堵塞葉輪流道	(1)調整葉輪和護板的間隙。如調整后還達不到要求，就得更換新葉輪和護板。 (2)拆進水管部分，將大塊顆粒清除。
泥漿泵軸承過熱	(1)潤滑油太少或太多 (2)油中有雜質 (3)軸承磨損	(1)使?jié)櫥�油保持在油�?biāo)規定油位。 (2)更換新油。 (3)更換新軸承。
泥漿泵工作中震動	(1)葉輪磨損不平衡。 (2)軸承磨損或油有雜質。 (3)泵進料量不足，進入空氣過多。	(1)更換新PN、PNL型泥漿泵葉輪。 (2)更換新油或更換新軸承。 (3)增加進量和附加清水。
泥漿泵填料泄漏	(1)水封管中沒水 (2)填料磨損	(1)檢查水封裝置，引壓力水注入填料。 (2)更換新填料。

PN/PNL污水泥漿泵訂貨須知:
一、①產品名稱與PN臥式泥漿泵型號②泥漿泵口徑（寸）③耐磨泥漿泵揚程④泥漿泵流量（m3/h）⑤3PNL泥漿泵電機功率（KW）⑥泥漿泵轉速（r/min）⑦PN臥式泥漿泵電壓〔V〕⑧泥漿泵材質⑨泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的泥漿泵產品型號，請按泥漿泵直接向本公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們公司的技術專家為您審核把關。
