●具有報警控制功能的比較結果輸出（選配功能）
日本小野高速F/V頻率電壓轉換器FV-1500
輸入信號為0（OFF）時，轉速信號輸出（模擬電壓）將保持最小測量頻率（0.2 Hz)周期后0電平。
產品規格：
|
輸入 |
|||
|
信號端子 |
BNC（CO2型），端子臺 |
||
|
信號形式 |
單相AC/DC無電壓（開式集電極對應 +12 V pullup）可選擇 90°相位差2相信號（僅限DC） |
||
|
信號電壓 |
AC輸入信號電壓范圍：0.3 Vp-p ～ 30 Vp-p |
||
|
DC輸入信號電壓范圍：Lo；+1 V 以下、Hi；+4 ～ 30 V |
|||
|
濾波器 |
OFF / 20 kHz / 120 kHz 低通濾波器 |
||
|
輸入阻抗 |
2.2 kΩ |
||
|
AC耦合頻率 |
0.9 Hz 約 -3 dB |
||
|
MIN脈沖幅 |
1.5 μs |
||
|
信號沿選擇 |
上升沿或下降沿 |
||
|
信號量程 |
0.2 Hz ～ 320 kHz |
||
|
全量程信號輸出模式 |
1 ～ 320000 Hz以1 Hz單位任意設定 |
||
|
1 ～ 320000 r/min以1 r/min單位任意設定 |
|||
|
1 ～ 320000 m /min以1 m /min單位任意設定 |
|||
|
偏差信號輸出模式 |
測量頻率范圍320 kHz內以下各選擇 |
||
|
±1 %、±5 %、±10 %、±20 %、±50 %、±100 % |
|||
|
或±1～180000(以1 Hz、1 r/min、1 m/min單位任意設定) |
|||
|
輸出 |
|||
|
模擬電壓信號 |
|||
|
信號端子 |
BNC(CO2型，電壓輸出) 端子臺(菲尼克斯制MC1,5/6-STF-3,81 電流輸出) 可選擇。 |
||
|
變換時間 |
1周期 + 3.5 μs以內 |
||
|
數模分辨率 |
16 bit |
||
|
濾波器 |
OFF / 3 kHz / 10 kHz / 1 kHz 低通濾波器 |
||
|
模擬輸出信號 |
電壓輸出 |
0 ～ 10 V(全量程模式，方向判別無效時) ± 5 V（全量程模式，方向判別有效時。偏差信號輸出模式。中心頻率自動跟蹤模式，選配功能 FV-0151） |
|
|
± 10 V（偏差信號輸出模式 ，選配功能 FV-0153） |
|||
|
負載阻抗100 kΩ以上 |
|||
|
電流輸出 |
0 ～ 16 mA / 4 ～ 20 mA |
||
|
出廠時，0 ～ 16 mA，負載阻抗500 Ω以下 |
|||
|
輸出DC偏置電壓 |
電壓 ± 10 mV以內 電流 ± 0.01 mA以內 |
||
|
溫度系數 |
電壓 ± 0.02 %/F.S./℃ 電流 ± 0.07 %/F.S./℃ |
||
|
輸出阻抗 |
50 Ω以上（電壓輸出） |
||
|
負載阻抗 |
電壓100 kΩ以上 電流 500 Ω以下 |
||
|
直線性 （全量程模式） |
電壓輸出 |
DC：± 0.1 %（～ 180 kHz） ± 0.2 %（～320 kHz） |
|
|
AC：± 0.2 %（～ 180 kHz） ± 0.4 %（～320 kHz） |
|||
|
電流輸出 |
DC：± 0.7 %（～ 180 kHz）、± 1.4 %（～320 kHz） |
||
|
AC：± 1.4 %（～ 180 kHz）、± 2.8 %（～320 kHz） |
|||
|
脈沖輸出信號 |
|||
|
脈沖輸出 |
BBNC（CO2型） 電壓：Lo；+1 V 以下、Hi；+4.5 V以上 負載阻抗100 kΩ以上 |
||
|
脈沖輸出選配功能 (FV-0154) |
開式集電極 耐電壓DC 30 V，反向電流50 ｍA以下。 |
||
|
比較輸出信號（選配FV-0152） |
|||
|
比較結果輸出 |
端子臺(菲尼克斯制MC1,5/6-STF-3,81) |
||
|
輸出形式 |
半導體繼電器（1接點）2通道 |
||
|
接點容量 |
DC 30 V／1 A |
||
|
接點阻抗 |
25 Ω以下 |
||
|
設定 |
UPPER，LOWER UPPER設定值 ≦測量值時繼電器ON，LOWER設定值 ＞ 測量值時繼電器ON |
||
|
附帶共能 |
延遲功能 |
設定值以上連續超過設定值時接點ON ， 設定范圍OFF(0)～100 。 |
|
|
遲滯功能 |
回復頻率，轉速或移動速度可以設定，1 %單位0 ～ 20 % |
||
|
保持功能 |
可設定保持接點ON的狀態，設定范圍1 ms ～ 1000 ms，設定單位1 ms |
||
|
處理功能 |
|||
|
移動平均 |
OFF / 平均 2 ～ 720回 / 指數平均 2 ～ 64回 |
||
|
脈沖數 |
1～999999 P/R |
||
|
系數 |
0.0001 ～ 99999 |
||
|
增倍/分頻 |
增倍：OFF / 2 / 4（僅限90°相位差2相信號輸入時）。分頻：OFF，2 ～ 1000 |
||
|
設定條件保存 |
可保存10組設定條件 |
||
|
急減速跟蹤功能 |
OFF / TYPE1 / TYPE2 |
||
|
減速跟蹤參數 |
OFF / NUM：1.5倍 ～ 16倍 / TIME：1 ms～4000 ms |
||
|
方向判別 |
OFF / ON（僅限90°相位差2相信號輸入時） |
||
|
校準信號 |
電壓輸出 ZERO : 0 V、FULL：10 V |
||
|
電流輸出 ZERO : 0 mA (4 mA)、FULL：16 mA (20 mA) |
|||
|
表示功能 |
|||
|
表示精度 |
表示值* X (±0.01%) ± 1計數以內（*表示值為忽略小數點的計數值） |
||
|
表示 |
熒光管（尺寸69.85 mm × 11.45 mm）4段亮度調整 |
||
|
表示更新間隔 |
0.5s、1s |
||
|
表示單位 |
Hz、r/min、m/min、USER |
||
|
狀態表示LED |
SIG |
脈沖信號輸入時發光 |
|
|
|
測量模式 |
全量程，偏差，中心頻率自動跟蹤模式（選配功能 FV-0151） |
|
|
傳感器用電源 |
+12 V ± 1 % 150 mA、+5 V ± 10 % 150 mA 通過設定開關選擇 |
||
|
CE標識 |
低電壓2006/95/EC EN61010-1：2010 EMC 2004/108/EC EN61326-1：2006 Class A Table 2 |
||
|
信號接地 |
信號輸出（V OUT,I OUT）的信號接地共通（與機殼相連接） 信號輸入（SIG IN,SIG 1,SIG 2），傳感器用電源（+12 V,+5 V）的信號接地共通 信號輸入，傳感器用電源的信號接地與機殼，信號輸出的信號接地絕緣 接地信號間絕緣耐壓最大42 Vpk |
||
|
使用電源 |
DC 16 V附屬專用AC電源適配器（AC100～240Ｖ） |
||
|
消耗功率 |
約36 VA以下 |
||
|
使用溫度范圍 |
0 ～ 40 ℃ |
||
|
保存溫度范圍 |
-10 ～ 50 ℃ |
||
|
使用濕度范圍 |
5 ～ 80 %(不結露) |
||
|
保存濕度范圍 |
5 ～ 85 %(不結露) |
||
|
外觀尺寸 |
210(W)×44(D)×200(D) mm(不包含凸出部分) |
||
|
重量 |
約 1 kg |
||
|
附件 |
專用AC電源適配器(PS-P20023B / VM0769-VM0700 2M) X 1， 使用說明書X 1，信號線接頭(MC1.5/6-STF-3.81) X 1 |
||
|
選配功能及配件 |
FV-0151 中心頻率自動跟蹤功能 FV-0152 比較輸出功能 FV-0153 偏差信號輸出電壓擴大功能（±10 V） FV-0154 開式集電極接口輸出功能 FV-0014 固定用金具 |
||

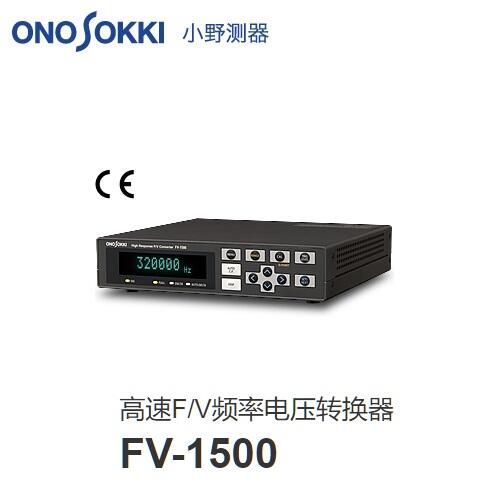

產品圖片：
