絕對式 EXG 系列導向加強版安裝
非接觸型敞開式光柵尺適用于高精度、高速度的應用場合。
所有的電子元件和光學元件都集成在讀數頭內部，讀數頭的固定方式比較靈活，通過其頂部或側面的固定孔都可以固
定。

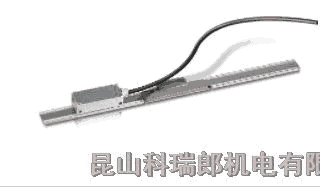

讀數頭上帶有安裝指示LED，可輔助提示安裝尺寸是否合乎標準；讀數頭上還可選擇連接1米或3米帶插頭的電纜，鋼帶刻度尺是一條寬度為10 mm高抗腐蝕性的不銹鋼鋼帶，光學信號采集采用反射式。鋼帶尺安裝在鋁制導向加強板內。加
強板背面帶有粘貼背膠，可直接貼在被測設備的表面上，易于安裝。
測量長度單位 ：mm
量程 240 mm 至 3,040 mm 每遞增100 mm為一個規格 (*)
型號注釋
PG + TGA + L2A: 絕對鋼帶刻度尺+支持SSI通信協議的讀數頭+鋁制導向
加強板
PG + TGA + L2AM: 絕對鋼帶刻度尺+支持MITSUBISHI® CNC全雙工通信
協議的讀數頭+鋁制導向加強板
PG + TGA + L2AM2: 絕對鋼帶刻度尺+支持MITSUBISHI® CNC半雙工通
信協議的讀數頭+鋁制導向加強板
PG + TGA + L2AP: 絕對鋼帶刻度尺+支持Panasonic® (Matsushita)通信
協議的讀數頭+鋁制導向加強板
PG + TGA + L2AB: 絕對鋼帶刻度尺+支持BiSS®通信協議的讀數頭+鋁制
導向加強板
PG + TGA + L2AK: 絕對鋼帶刻度尺+支持YASKAWA®通信協議的讀數頭+
鋁制導向加強板
絕對式 EXG 系列技術參數
| —— | PG+TGA+L2A | PG+TGA+L2AM/L2AM2 | PG+TGA+L2AP | PG+TGA+L2AB | PG+TGA+L2AK |
| 測量方式 | 增量式:讀取20 μm柵距刻線鋼帶光柵信號 | ||||
| 絕對式: 讀取連續的二進制數據 | |||||
| 鋼帶熱膨脹系數 | αtherm: ≈ 11 ppm/K. | ||||
| 分辨率 | 0.01 μm / 0.05 μm | 0.01 μm / 0.05 μm | 0.01 μm / 0.05 μm | 0.01 μm / 0.05 μm | 0.009765625 μm / 0.078125 μm |
| 速度 | 480 m/min | ||||
| 電纜長度 | 75 m (*) | 30 m | 30 m | 30 m (**) | 50 m |
| 供電電壓 | 5V ±10%. 250 mA (無負載) | ||||
| 讀數頭 | 可選擇1米或 3米的電纜包括插頭 | ||||
| 讀數頭防護等級 | IP 40 | ||||
| 精度 | ±5 μm/m | ||||
| 抗振性能 | 200 m/s2 (55 … 2000 Hz) IEC 60068-2-6 | ||||
| 抗沖擊性能 | 1000 m/s2 (11 ms) IEC 60068-2-27 | ||||
| 工作溫度 | 0°C … 50°C | ||||
| 存儲溫度 | -20°C ... 70°C | ||||
| 重量 | 0.27 kg + 0.05 kg/m | ||||
| 相對濕度 | 20 … 80% | ||||
(*) 其他長度,請咨詢我司 (**) 加長長度，請咨詢我司
絕對式 EXG 系列訂貨型號注釋
| 示例: PG-30 + TGA-64 + L2AP10-3C9D | |||||
| 導向加強板 | 鋼帶 | ||||
| PG | 30 | TGA | 64 | ||
| 導向加強板 自帶背膠安裝 | 測量長度 單位：厘米 | 絕對式刻線鋼帶 安裝在導向加強板內 | 測量長度單位 : 厘米 | ||
| 例如 30 = 300 mm | 例如 64 = 640 mm | ||||
| 讀數頭 | |||||
| L2 | A | P | 10 | 3 | C9D |
| 讀數頭帶LED | 絕對式 | 通信協議: | 分辨率: | 電纜長度: | 插頭: |
| ? 空格: SSI 協議 (FAGOR) | 50: 0.05 μm | 1: 1 米 | ? DA: Sub D HD 15 M | ||
| ? M:? MITSUBISHI® CNC全雙工 | 10: 0.01 μm | 3: 3 米 | ? MB: Mitsubishi® | ||
| ? M2:? MITSUBISHI® CNC半雙工 | 211: 0.009765625 μm (*) | —— | ? PN5: Panasonic® | ||
| ? P: PANASONIC® (Matsushita) 協議 | 208: 0.078125 μm (*) | —— | ? PN: Yaskawa® | ||
| ? B: BiSS® 協議 | —— | —— | ? C9D: 17-pin 圓形插頭 | ||
| ? K: YASKAWA® 協議 | —— | —— |
|
||
