杠桿千分表的工作原理是活動砧座3在彈簧的作用下向右頂住被測零件，當被測零件的尺寸變小時，活動砧座3使杠桿2作順時針轉動，通過杠桿12（與扇形齒輪8是一體）、傳動小齒輪9及同軸的指針11同時作逆時針轉動，顯示量值。游絲10在傳動過程中始終消除整個傳動鏈之間的間隙。指標計的放大倍數這650倍，零件尺寸細微的變化可以測量出來，故杠桿千分尺可以測量零件幾何形狀的偏差，如圓度、錐度。按按鈕5，通過杠桿6、桿7推活動砧座3向左移動，讓出空間使被測工件進出千分尺測量位置時，不會發生摩擦、劃傷。這比旋轉微分筒要快得多，測量效率高。進行絕對測量前校正千分尺零位，進行相對測量可以調節兩個公差指針13，只要指針在公差指針范圍內即為合格.

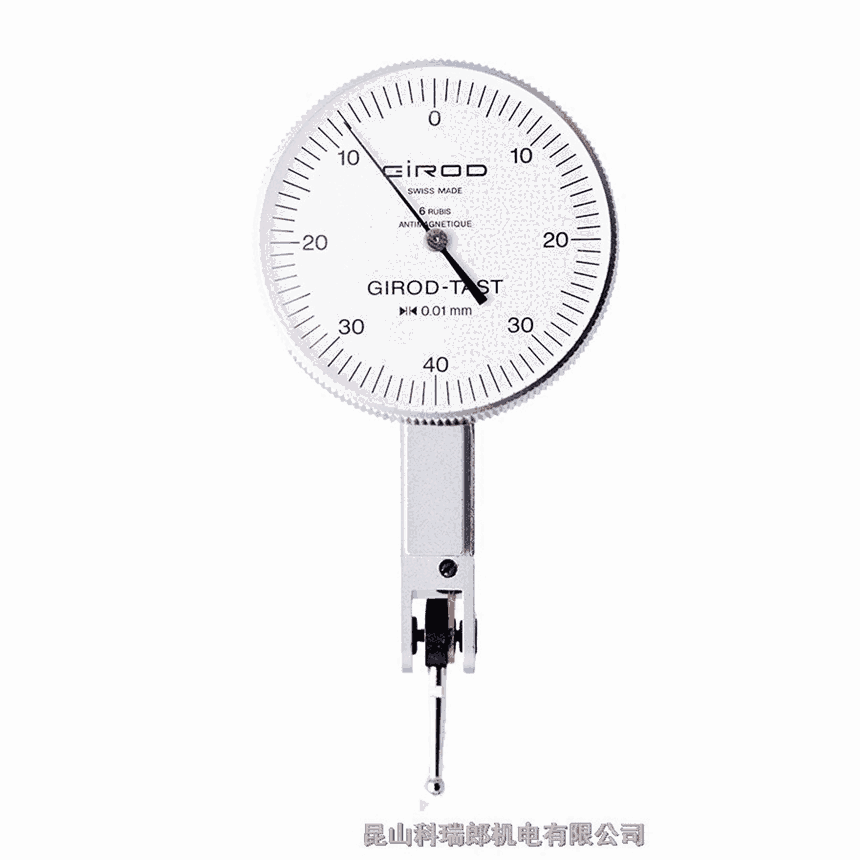

瑞士GIROD-TAST杠桿千分表是普遍適用于車間及計量室使用，特別適合于在平板上作比較量測，例如測形位公差及軸向或徑向跳動，被被廣泛應用于機械、模具及五金、塑料、電子及半導體制造業，以“高”、“精”、“準”享譽于業界。它具有以下的優點：
瑞士GIROD-TAST杠桿千分表讀數：0.002，范圍：0.2，表徑：38.2，表針長：12 ，它的型號有標準型 ，側面型，垂直型。
|
標準型
|
側面型
|
垂直型
|
讀書
|
范圍 |
表徑
|
指針長
|
刻度
|
|
GT1252
|
GT1292
|
GT1272
|
0.01
|
0.8
|
28.4
|
12
|
0-40-0
|
|
GT1452
|
GT1492
|
GT1472
|
0.01
|
0.8
|
38.2
|
12
|
0-40-0
|
|
GT1253
|
GT1293
|
GT1273
|
0.002
|
0.2
|
28.4
|
12
|
0-100-0
|
|
GT1453
|
GT1493
|
GT1473
|
0.002
|
0.2
|
38.2
|
12
|
0-100-0
|
|
GT1453SP
|
----
|
----
|
0.001
|
0.2
|
38.2
|
12
|
0-100-0
|
|
GT1456
|
----
|
----
|
0.001
|
0.14
|
38.2
|
12
|
0-100-0
|
|
GT1254
|
GT1294
|
GT1274
|
0.01
|
0.5
|
28.4
|
36
|
0-25-0
|
|
GT1454
|
GT1497
|
GT1474
|
0.01
|
0.5
|
38.2
|
36
|
0-25-0
|
