商鋪名稱：蘇州崇睿儀器儀表有限公司
聯系人：徐小姐（）
聯系手機：
固定電話：
企業郵箱：[email protected]
聯系地址：江蘇省蘇州市相城區嘉元路2號鑫鑫國際東1001室
郵編：215000
聯系我時，請說是在焊材網上看到的，謝謝！
產品描述：

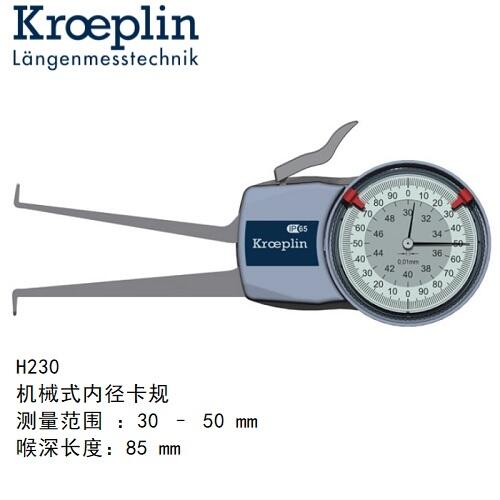

H230
機械式內徑卡規
測量范圍 ：30 – 50 mm
喉深長度：85 mm
產品功能：
■不同應用的測量程序MIN?/?MAX?/?HOLD機械的
參數規格：
|
型號 |
H102 |
H105 |
H210 |
H220 |
H230 |
H240 |
|
量程[mm] |
10 |
10 |
20 |
20 |
20 |
20 |
|
測量范圍[mm] |
2.5-12.5 |
5 - 15 |
10-30 |
20-40 |
30-50 |
40-60 |
|
顯示范圍[mm] |
2.4-12.8 |
4.7-15.3 |
9.5-30.5 |
19.5-40.5 |
29.5-50.5 |
39.5-60.5 |
|
刻度[mm] |
0.005 |
0.005 |
0.01 |
0.01 |
0.01 |
0.01 |
|
允許誤差[mm] |
0.015 |
0.015 |
0.03 |
0.03 |
0.03 |
0.03 |
|
重復性極限[mm] |
0.005 |
0.005 |
0.01 |
0.01 |
0.01 |
0.01 |
|
MIN測力[N] |
0.8 |
0.8 |
1.1 |
1.1 |
1.1 |
1.1 |
|
MAX測力[N] |
1.2 |
1.2 |
1.6 |
1.6 |
1.6 |
1.6 |
|
重量[H] |
155 |
160 |
180 |
180 |
185 |
195 |
|
防護等級 |
IP67 |
IP67 |
IP67 |
IP67 |
IP67 |
IP67 |
|
可動測點[mm] |
0.9 |
2.5 |
5.3 |
7.3 |
7.3 |
8.5 |
|
固定測點[mm] |
0.9 |
2.5 |
5.3 |
7.3 |
7.3 |
8.5 |
|
測點型式[mm] |
楔形 R 0.1 |
球形 ?0,6 |
球形 ?1 |
球形 ?1 |
球形 ?1 |
球形 ?1 |
|
MAX溝槽深度A[mm] |
0.7 |
2.3 |
5.2 |
7.0 |
7.0 |
8.3 |
|
MIN溝槽深度B[mm] |
0.5 |
0.8 |
1.2 |
1.2 |
1.2 |
1.2 |
|
MAX測量深度L[mm] |
12 |
35 |
85 |
85 |
85 |
85 |
|
圖片 |
[1] |
[2] |
[2] |
[4] |
[4] |
[5] |
|
電子式E 機械式M |
M |
M |
M |
M |
M |
M |
產品圖片：
產品尺寸：
■ 特殊設計
卡規一直是解決復雜測量問題的關鍵。
在常規的量具如卡尺或或內徑千分尺因為尺寸原因不能使用的地方，Koreplin卡規就是正確的和價廉的解決方案。機械和電子杠桿表應用于金屬加工行業和許多其他行業。如今，VDI / VDE / DGQ 2618 BL.12.1和13.1確定了 "外部/內部測量用杠桿規"的定義。以前這些設備都是以 "探頭" 或 "杠桿表"的名字被熟知。
這些術語或常見名稱 "快速探頭" 主要用于外部測量儀器，"內徑規"則用于內徑測量儀器。
Kroeplin早期的系列有與他們的功能相對應的名稱，如"外徑測Oditest"或"內徑測Intertest"。
