日本小野外接傳感器型手持式轉速計HT-6200
產品特點：2、汽油發動機與柴油發動機的轉速測量
對應傳感器 根據使用目的可選用的相應的傳感器
|
發動機 |
IP-292/296點火脈沖傳感器 IP-3000A/3100點火脈沖傳感器 OM-1200/1500電磁式轉速傳感器 VP-202/1220發動機轉速傳感器(振動) |
|
電機 |
OM-1200/1500電磁式轉速傳感器 |
|
一般旋轉物 |
MP系列電磁式轉速傳感器 |
5、具有3種信號輸出功能
|
模擬信號輸出 |
轉速值信號(用于轉速信號的數據采集記錄) |
|
監視信號輸出 |
傳感器的信號經過波形處理后的信號(用于波形的確認與分析) |
|
脈沖信號輸出 |
檢測出的脈沖信號(用于轉速信號的同步) |
6、具備背光功能在光暗處也可清晰地觀測表示值
測量方法：
應用例：
參數規格：
|
被測對象 |
汽油發動機 |
柴油發動機 |
電機 (電動車/混合動力車) |
一般旋轉物 |
|
對應傳感器 |
?點火脈沖傳感器 IP-296/292/3100/3000A，OM-1200/1500 ?發動機轉速傳感器(振動) VP-202/1220 |
?發動機轉速傳感器(振動) VP-202/1220 |
?電磁式轉速傳感器 OM-1200/1500 |
?電磁式轉速傳感器 MP-900/9000系列 *不能配套使用磁電式轉速傳感器MP-981/9820 |
|
測量對象部位 |
?高壓點火線圈，初級端導線，次級端導線 ?ECU轉速脈沖(5V) ?發動機氣缸頂部等(使用VP-202/1220時) |
?發動機氣缸頂部等(使用VP-202/1220時) |
?電機 |
?轉速檢測齒輪 |
|
|
汽油發動機，柴油發動機的轉速測量 |
發動機以外的轉速測量 |
|
測量單位 |
r/min(轉速) |
r/min (轉速)，r/s(轉速) m/min(圓周速度)，ms(旋轉周期) COUNT(累計旋轉次數) |
|
輸入頻率范圍 |
1 ～ 1666.67 Hz |
3.33 ～ 1666.67 Hz |
|
MAX測量值 |
20000 r/min MAX轉速與1轉的脈沖數(P/R)無關。 |
根據1轉的脈沖數(P/R)的不同，MAX轉速測量范圍不同。 |
|
計算方式 |
周期計算方式 |
|
測量時間 |
1 s ±0.2 s |
|
測量對象 |
發動機，電機，一般旋轉物 |
||
|
表示 |
液晶表示器，5位，帶背景光源(字符高：10.2 mm) |
||
|
測量時間 |
1 s + 1 周期 |
||
|
測量精度 |
表示值＊×(±0.02 %)± 1計數 ＊表示值是除去小數點的計數值。圓周速度的精度取決于轉速的精度。 |
||
|
脈沖數的設定范圍 (P/R) |
0.50 ～ 200.00(發動機的轉速測量) 0.50 ～ 999.99(發動機以外的轉速測量) (設定MIN間隔0.01) |
||
|
測量功能 |
極值保持功能 |
(MAX)，(MIN) |
|
|
數據存儲功能 |
20個數據 |
||
|
過超指示功能 |
測量值超出表示范圍時過超指示表示(ERROR) |
||
|
上限轉速報警功能 |
測量轉速超出預先設定的上限值時，表示警告標識(↑) |
||
|
圓周速度計算功能 |
根據設定的直徑值與測量轉速值計算出圓周速度 |
||
|
累計功能 |
累計計算輸入脈沖數 |
||
|
周期測量功能 |
測量輸入脈沖的間隔周期(1秒以下時，為輸入脈沖的間隔周期的平均值) |
||
|
觸發電平調整功能 |
通過本體右側的轉盤旋鈕進行調整 |
||
|
輸出部 |
接口 |
小型插孔(φ2.5 mm) |
|
|
模擬輸出 |
輸出內容 |
與轉速成比例的電壓值 |
|
|
輸出電壓 |
0 ～ 1 V / 0 ～ 設定滿量程(滿量程可任意設定) |
||
|
變換方式 |
10 bit D/A變換方式 |
||
|
線性度 |
±1 % / 設定滿量程 |
||
|
輸出更新時間 |
50 ms + 1周期時間以內 |
||
|
溫度特性 |
±0.05 % / 設定滿量程 / ℃ |
||
|
設定誤差 |
±0.5 % / 設定滿量程 |
||
|
輸出阻抗 |
100 kΩ以上 |
||
|
監控輸出 |
輸出內容 |
傳感器的測量信號 (切換使用模擬信號輸出接口) |
|
|
輸出阻抗 |
100 kΩ以上 |
||
|
輸出電壓 |
Hi電平：＋4.5 V以上 Lo電平：＋0.5 V以下 |
||
|
信號邏輯 |
正邏輯 |
||
|
輸出阻抗 |
100 kΩ以上 |
||
|
使用溫度范圍 |
0 ～ ＋40 ℃ |
||
|
保存溫度范圍 |
－10 ～ ＋50 ℃ |
||
|
電源 |
7號電池4個，或專用電源適配器PB-7090(選購件) |
||
|
電池使用時間 |
16小時以上(不使用背光) 8小時以上(使用背光) (使用堿性干電池，溫度20 ℃時) |
||
|
電池警告表示 |
電池電壓低于4.4 V以下時警告表示(LOW) |
||
|
外觀尺寸 |
189.5 × 47.5 × 66 mm |
||
|
重量 |
約 280 g(含電池) |
||
|
附屬品 |
7號電池4個，便攜箱，使用說明書 |
||
|
選配件 |
傳感器 |
? IP-292/296點火脈沖傳感器 ? IP-3000A點火脈沖傳感器 ? IP-3100點火脈沖傳感器 ? VP-202發動機轉速傳感器 ? VP-1220發動機轉速傳感器 ? OM-1200電磁式轉速傳感器 ? OM-0102電磁式轉速傳感器(OM-1200)用設置配件(帶3枚粘貼片) ? OM-1500電磁式轉速傳感器 ? MP-900/9000系列電磁式轉速傳感器 *不能配套使用磁電式轉速傳感器MP-981/9820 |
|
|
配套用品 |
? MP-900/9000系列 電磁式轉速傳感器用電纜 MX-005(5 m)，MX-010(10 m) ? LA-0203D 測量用三腳架 ? HT-0521B 固定配件 ? HT-0522 磁性固定臺架 ? PB-7090 交流電源適配器 ＜Adapter Technology制＞ ? AX-501 BNC接頭信號輸出電纜(2 m，模擬電壓，脈沖輸出共用) |
||

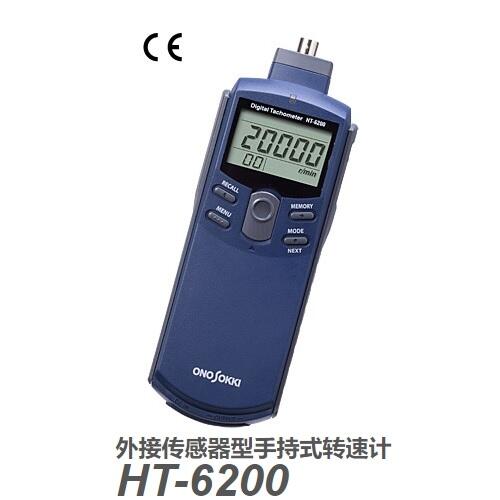

產品圖片：
