測量模式
|
測量模式 |
MODE |
測量算法 |
|
定轉速測量(Constant) (被測對象的轉速相對比較穩定時有效)) |
A |
MAX峰值頻率法 |
|
B |
頻率間隔法 |
|
|
變化轉速測量(Active) (被測對象的轉速為加速或減速時有效) |
C |
MAX峰值頻率法(追蹤多個階次峰值) |
|
D |
MAX峰值頻率法(追蹤峰值) |
|
|
E |
MAX峰值頻率法(轉速候補中選擇) |
用途范圍：
1、使用傳聲器與前置放大器組合，加速度傳感器的發動機轉速測量
2、家用電器制品內藏DC電機的轉速測量
3、使用發動機轉速傳感器的轉速測量
4、使用加速度傳感器測量小型風扇的轉速
5、使用加速度傳感器測量壓縮機的轉速
6、使用傳聲器與前置放大器組合通過消音器的排氣噪聲進行發動機轉速測量
7、使用點煙器傳感器進行發動機轉速測量
8、電動汽車用直流電機的轉速測量
9、離心機的轉速測量
規格：
|
測量部分 |
||||
|
測量對象 |
DC直流電機，壓縮機，發動機，一般旋轉物體 |
|||
|
測量計算方式 |
FFT分析方式 |
|||
|
測量所需時間 |
250 ms 以內 |
|||
|
輸入信號頻率范圍 |
2000 Hz 頻率范圍 |
30 ～ 2000 Hz(1,800 ～ 99,999 r/min) |
||
|
500 Hz 頻率范圍 |
7.5 ～ 500 Hz(450 ～ 30,000 r/min) |
|||
|
250 Hz 頻率范圍 |
3.75 ～ 250 Hz(225 ～ 15,000 r/min) |
|||
|
測量單位 |
r/min(轉速) |
|||
|
測量精度 |
±2×轉速分辨率(r/min)±1計數位 ※轉速的測量精度與頻率范圍相關 |
|||
|
MIN轉速分辨率 |
頻率范圍(Hz)÷ 6400 × 60 ÷設定脈沖數(P/R) ※測量轉速值在加速或減速時分辨率會有所下降。 6400 － 200 line × 32 |
|||
|
濾波器功能 |
根據設定的頻率范圍，進行采樣濾波。MAX轉速限定于設定的頻率范圍內。 |
|||
|
平均處理 |
移動平均方式 平均次數：OFF、2、4、8、16 |
|||
|
傳感器靈敏度調整 |
傳感器的靈敏度可使用本機右側的旋鈕進行調節 |
|||
|
檢測部分 |
||||
|
匹配傳感器 |
發動機轉速 |
OM-1200/1500、IP-292、IP-296、IP-3000A、IP-3100、FT-0810 |
||
|
振動 |
VP-202、VP-1220、NP-2000系列、NP-3000系列 |
|||
|
噪聲 |
MI-1433(傳聲器)+ MI-3111(前置放大器) |
|||
|
其他 |
漏磁傳感器，LED反光傳感器 |
|||
|
輸入電壓量程 |
5 V：Max ± 5 V 0.5 V：Max ± 0.5 V 0.05 V：Max ± 0.05 V |
|||
|
輸入信號耦合 |
AC耦合 |
|||
|
傳感器驅動電源 |
固定電流電源(2.4 ±0.5 mA) |
|||
|
表示部分 |
||||
|
表示位數 |
5位 |
|||
|
數字高度 |
10.2 mm |
|||
|
顯示器 |
LCD、7段、帶背光 |
|||
|
顯示更新時間 |
1 ± 0.2 秒 |
|||
|
顯示分辨率 |
1 r/min |
|||
|
測量模式 |
||||
|
CNS(Constant) |
Mode A、B |
適用于測量對象的轉速變化狀態比較穩定的轉速測量。 |
||
|
ACT(Active) |
Mode C、D、E |
適用于測量對象的轉速加速減速變化狀態下的轉速測量(轉速急速變化時有可能不能測量)。 |
||
|
測量結果模擬輸出 |
||||
|
【REVO】轉速信號模擬輸出 |
輸出內容 |
轉速表示值 |
||
|
電壓范圍 |
0 ～ 1 V/0 ～ F.S.(F.S.可任意設定) |
|||
|
轉換方式 |
10 bit D/A 數模轉換方式 |
|||
|
線性度 |
±1％ of F.S. |
|||
|
輸出更新時間 |
250 ms 以內 |
|||
|
溫度穩定度 |
±0.05％ of F.S./℃(Zero ＆ Span) |
|||
|
設定精度 |
±0.5 ％ of F.S.(出時的調試精度、Zero ＆ Span) |
|||
|
負載阻抗 |
100 kΩ 以上 |
|||
|
輸出插口 |
超小型插口(φ2.5) |
|||
|
【SIG】監控信號模擬輸出 |
輸出內容 |
經過波形整形的傳感器信號 |
||
|
負載阻抗 |
100 kΩ 以上 |
|||
|
輸出插口 |
超小型插口(φ2.5/與REVO輸出共用) |
|||
|
脈沖信號輸出 |
||||
|
輸出內容 |
由FFT分析計算出的轉速相關頻率脈沖。 |
|||
|
輸出電壓 |
Lo:1 V 以下，Hi：4.5 V 以上(無負載時) |
|||
|
輸出更新時間 |
A,B測量模式(Constant)：500 ms 以內 C,D,E測量模式(Constant)：250 ms 以內 |
|||
|
負載阻抗 |
100 kΩ 以上 |
|||
|
輸出插口 |
超小型插口(φ2.5/與REVO輸出共用) |
|||
|
一般規格 |
|
|||
|
電源 |
7號電池4個，或專用適配器(選購件) |
|||
|
連續使用時間 |
約6小時(顯示器背光關閉) 約5小時(顯示器背光開通) (堿性電池，氣溫20 ℃，使用NP系列以外的傳感器時(*1)) (*1) NP系列傳感器使用時，需要提供傳感器驅動電流，比較費電，建議使用外接電源。 |
|||
|
電池剩余電量低下表示 |
約4.2 V時指示燈亮 |
|||
|
使用溫度范圍 |
0～＋40 ℃ |
|||
|
保存溫度范圍 |
－10℃～＋50 ℃ |
|||
|
使用濕度范圍 |
35 ～ 85 % RH(不結露) |
|||
|
保存濕度范圍 |
35 ～ 85 % RH(不結露) |
|||
|
外形尺寸 |
189.5(L)× 66(W)× 47.5(D)mm |
|||
|
重量 |
約280 g |
|||
|
附屬品 |
7號堿性電池4個，攜帶盒，使用說明書 |
|||

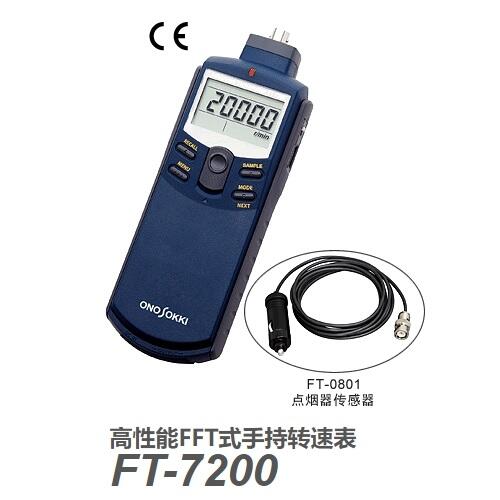

產品圖片：
選購件：
