規格：
|
額定量程 |
980.7 N{100 kgf}～49.03kN{5 tf} |
|
安全過載 |
150 %R.C. |
|
極限過載 |
200 %R.C. |
|
額定輸出 |
拉伸負載：-3 mV/V±0.003 mV/V 壓縮負載：3 mV/V±0.015 mV/V |
|
非線性 |
0.025 %R.O. |
|
滯后性 |
0.025 %R.O. |
|
重復性 |
0.025 %R.O. |
|
蠕變 |
0.03 %R.O./20 min |
|
蠕變恢復 |
0.03 %R.O./20 min |
|
推薦激勵電壓 |
12 V 以下 |
|
MAX激勵電壓 |
20 V |
|
零點平衡 |
±0.03 mV/V |
|
輸入電阻 |
420 Ω±40 Ω |
|
輸出電阻 |
350 Ω±5 Ω |
|
絕緣電阻 |
2 000 MΩ 以上(DC50 V)(電橋與主體之間) |
|
補償溫度范圍 |
－10 ℃～70 ℃ |
|
安全溫度范圍 |
－20 ℃～80 ℃ |
|
溫度變化對零點的影響 |
0.05 %R.O./10 ℃ |
|
溫度變化對輸出的影響 |
0.02 %LOAD/10 ℃ |
|
電纜 |
φ4.7、帶4芯屏蔽線 6 m直接連接 帶前端Y型壓接端子 |
|
防護等級 |
IP67 (JIS C0028、10次循環后正常動作) |
|
彈性體的材質 |
合金鋼 |
|
涂裝 |
環氧樹脂涂裝（黑色） |
|
壽命 |
額定量程時1 000 000次 |
型號表
|
型號 |
額定量程 |
額定位移量 |
固有頻率（Hz） |
|
U3S1-100K-NS |
980.7 N {100 kgf} |
約0.15 |
1500 |
|
U3S1-200K-NS |
1.961 kN {200 kgf} |
約0.14 |
1700 |
|
U3S1-500K-NS |
4.903 kN {500 kgf} |
約0.14 |
2000 |
|
U3S1-1T-NS |
9.807 kN {1 tf} |
約0.13 |
2500 |
|
U3S1-2T-NS |
19.61 kN {2 tf} |
約0.15 |
2300 |
|
U3S1-5T-NS |
49.03 kN {5 tf} |
約0.18 |
2000 |
另售品
加載按鈕
球面桿端軸承:

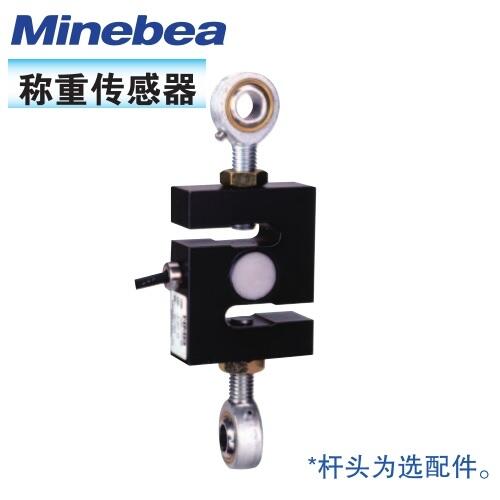

產品圖片：
