日本東京精密交換式粗糙度形狀測針0102509
交換式粗糙度形狀測針（針尖半徑5μm）
簡介：
對象機型 ■S-TOUCH50 ■S-TOUCH550 ■FLEX-50 ■S130 ■S1400 ■S1500 ■S1900 ■S1910 ■S480 ■S1800 ■S2800 ■S2900 ■S-NEX＊＊1
日本東京精密交換式粗糙度形狀測針0102509

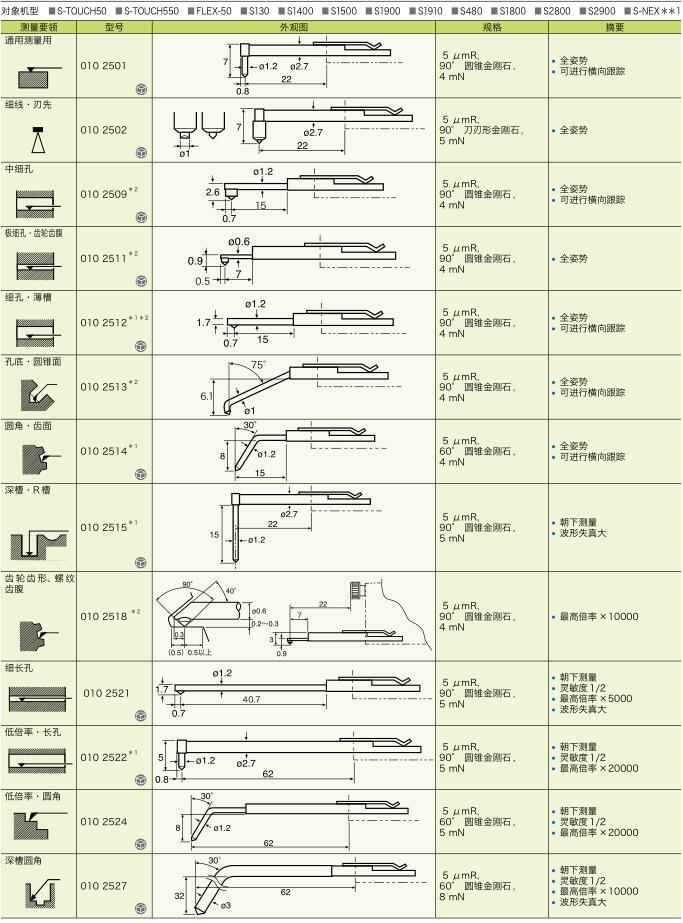

具體型號：
|
測量要領 |
型號 |
規格 |
摘要 |
|
通用測量用 |
010 2501 |
5 μmR, 90° 圓錐金剛石, 4 mN |
全姿勢 可進行橫向跟蹤 |
|
細線?刃先 |
010 2502 |
5 μmR, 90° 刀刃形金剛石, 5 mN |
全姿勢 |
|
中細孔 |
010 2509*2 |
5 μmR, 90° 圓錐金剛石, 4 mN |
全姿勢 可進行橫向跟蹤 |
|
極細孔?齒輪齒腹 |
010 2511*2 |
5 μmR, 90° 圓錐金剛石, 4 mN |
全姿勢 |
|
細孔?薄槽 |
010 2512*1*2 |
5 μmR, 90° 圓錐金剛石, 4 mN |
全姿勢 可進行橫向跟蹤 |
|
孔底?圓錐面 |
010 2513*2 |
5 μmR, 90° 圓錐金剛石, 4 mN |
全姿勢 可進行橫向跟蹤 |
|
圓角?齒面 |
010 2514 |
5 μmR, 60° 圓錐金剛石, 4 mN |
全姿勢 可進行橫向跟蹤 |
|
深槽?R槽 |
010 2515*1 |
5 μmR, 90° 圓錐金剛石, 5 mN |
朝下測量 波形失真大 |
|
齒輪齒形、螺紋 齒腹 |
010 2518*2 |
5 μmR, 90° 圓錐金剛石, 4 mN |
MAX倍率×10000
|
|
細長孔 |
010 2521 |
5 μmR, 90° 圓錐金剛石, 5 mN |
朝下測量 靈敏度1/2 MAX倍率×5000 波形失真大 |
|
低倍率?長孔 |
010 2522*1 |
5 μmR, 90° 圓錐金剛石, 5 mN |
朝下測量 靈敏度1/2 MAX倍率×20000 |
|
低倍率?圓角 |
010 2524 |
5 μmR, 60° 圓錐金剛石, 5 mN |
朝下測量 靈敏度1/2 MAX倍率×20000 |
|
深槽圓角 |
010 2527 |
5 μmR, 60° 圓錐金剛石, 8 mN |
朝下測量 靈敏度1/2 MAX倍率×10000 波形失真大 |
*1 記號為測針和測針管殼套件010 2640的構成品目。 測量力為安裝在E-DT-S01A?B/E-DT-SE18A?B/E-DT-SS08A?B上時。
*2 不能安裝在E-DT-SS01A?B/E-DT-S03A?B/E-DT-SE19A?B/E-DT-SSE01A上。
產品圖片：
