用途及特點編輯
閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。H44X(SFCV)系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。H44X(SFCV)系列橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
H44X(SFCV)系列橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。

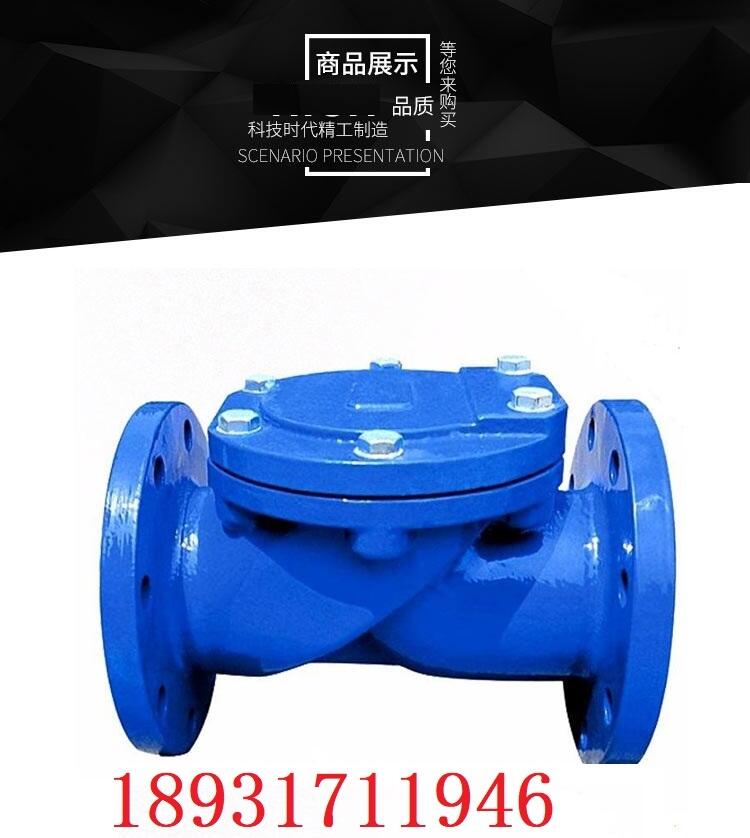

萍鄉河北覆膜砂鑄件橡膠瓣止回閥廠家球墨鑄鐵閥門止回閥現貨橡膠瓣止回閥
橡膠瓣止回閥H44X,SFCV原理作用： 止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
H44X，SFCV橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
橡膠瓣止回閥H44X,SFCV性能特點： HC44X橡膠瓣止回閥的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，HC44X橡膠瓣止回閥結構簡單、保養、維修、運輸均很方便。
橡膠瓣止回閥H44X,SFCV技術參數：
公稱通徑 DN40-DN600
公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
介質溫度 ≤80℃
適用介質 清水、油品
橡膠瓣止回閥H44X,SFCV部件材質：
閥體 鑄鐵、鑄鋼
閥蓋 鑄鐵、鑄鋼
閥瓣 橡膠組合件
橡膠瓣止回閥H44X,SFCV外形尺寸：
公稱通徑 L H
40 165 165
50 203 165
65 216 185
80 241 200
100 292 220
125 330 280
150 356 285
200 495 340
250 622 395
300 698 445
350 787 505
400 914 565
450 978 615
500 978 670
600 1295 780
萍鄉河北覆膜砂鑄件橡膠瓣止回閥廠家球墨鑄鐵閥門止回閥現貨橡膠瓣止回閥
