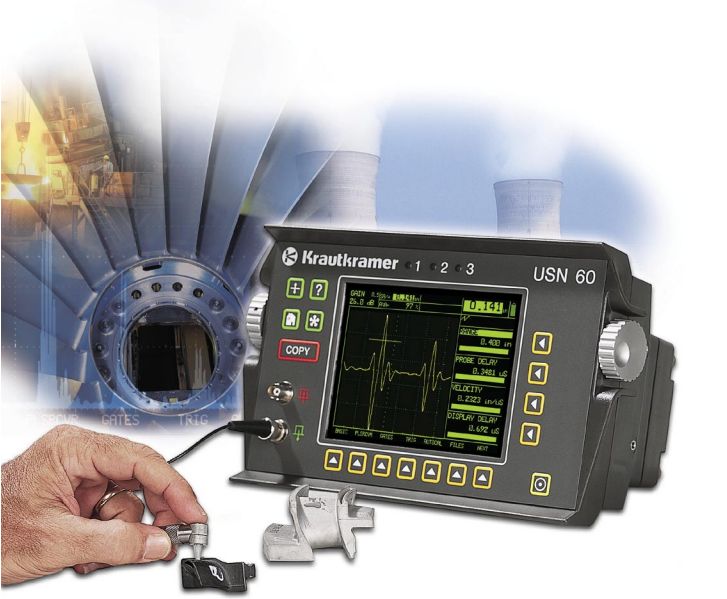

美國GE USN60超聲波探傷儀
USN60超聲波探傷儀鮮艷的色彩
- 可從四種彩色中選擇適合當照條件和個人喜好的顏色
- 八種A掃描顏色選擇，能減輕視疲勞
- 亮度調節確保在任何光照條件下都易于觀察
- 帶顏色的閘門和閘門功能更容易識別和快速調節
USN60超聲波探傷儀數字化優點
- 四種凍結模式，達到波形評價和比較的最佳狀態
- 帶曲率校正的三角法缺陷定位計算
- 凍結后模式支持凍結回波的時基調整
- 四個數字顯示格和大顯示格能同時顯示用戶選擇的A掃描信息
- 疑問鍵隨時提供幫助信息
- 存儲約250組儀器設置或帶A掃描的檢測結果
- 報告輸出配合多種打印機，包括HPDesk jet和Laser jet及EPSONFX/LX
- 升級CD可幫助客戶通過AGFA公司的網頁完成操作軟件的升級
USN60超聲波探傷儀模擬性能和系統能力
- 高分辨率(640×480pixels)彩色液晶顯示
- 15Hz到6KHz脈沖重復頻率
- 智能觀察功能
- "Sparkle"功能能像模擬儀器一樣顯示波形的強度變化
- RF顯示模式
- 實時模擬和TTL輸出，能處理許多系統應用的問題
- 250KHz到25MHz頻帶寬度，有8種可選頻率范圍匹配探頭
USN60超聲波探傷儀用戶喜愛的特點
- 快速旋鈕調節
- 自動校正功能
- 4種阻尼設置，配合探頭達到最佳效果
- 聲程范圍，從1mm到27940mm，覆蓋薄壁到大聲程工件
- 65種材料聲速可選
- 界面波到1次波或多次回波厚度測量
- 連電池重量僅3公斤
USN60超聲波探傷儀更多檢測功能選項
- DAC/TCG復合曲線-40dB動態范圍，記錄多達16點，能同時在屏幕上畫出4條DAC曲線
- DGS-用于25種窄頻帶探頭
- 界面閘門-用于液浸法檢測，通過界面調節能顯示水程距離
- 底波衰減器-對閘門B內的回波進行獨立的增益控制以達到監控底波的目的
USN60超聲波探傷儀技術參數
|
檢測范圍
聲速范圍
顯示延遲
探頭延遲
阻尼
測試模式
脈沖發生器
脈沖電壓(方波脈沖模式)
脈沖寬度(方波脈沖模式)
脈沖能量(方波脈沖模式)
脈沖重復頻率
增益
頻率范圍
閘門
聲程測量
整流
抑制
單位
輸出
顯示屏
A掃描尺寸
A掃描刷新頻率
數據存儲
厚度值存儲
語言
探頭連接
鍵盤
電源
工作溫度
存儲溫度
|
1～27940mm(鐵)連續可調或在預置范圍內可調
250～16000m/s，連續可調，1m/s步進，65種材料聲速可選
-20～3498us
0～999.9us
50、75、150、1000Ω
脈沖回波法，雙晶法和穿透法
方波脈沖
50～450v，步進為10v
50～1000ns，步進為10ns
低、高
15～6000Hz，自動低、自動高和手動調節
110dB，以0.1/0.5/1/2/6dB為單位分級調節；用戶可自己定義，可鎖定
0.25～25MHz，有10種設置可供選擇
兩個獨立的閘門
始波至第一回波，可選擇前沿或峰值多回波
RF/全波/正/負半波整流
0～80%，線性
公英制可選
TTL報警信號/模擬輸出/RS232輸出
98x113mm，640x480象素VGA，4種顏色可選，8種A掃描顏色可選，帶背光，可調節明暗度
標準440x401象素，或440x201象素
60Hz
最少200組數據，包括儀器的操作參數和A掃描，可保存2年
最多99999個厚度值
德語、英語、法語、意大利語、葡萄牙語、西班牙語、丹麥語、瑞典語、挪威語、芬蘭語、荷蘭語、羅馬尼亞、捷克、斯洛文尼亞
Lemo或BNC接口
國際標準鍵盤
6個NiMH(9Ah)電池，可工作6小時
0～55℃
-25～70℃(不帶電池)
282x150x159mm，3kg
|
