圓柱度儀國產圓柱度儀上海圓柱度儀蘇州圓柱度儀無錫圓柱度儀

產品價格：￥0（人民幣）

規格：圓柱度儀

發貨地：圓柱度儀

品牌：

最小起訂量：1圓柱度儀

QQ洽談點擊詢價進入商鋪

昆山英昊達精密設備有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：昆山英昊達精密設備有限公司

聯系人：李經理（先生）

聯系手機：

固定電話：

企業郵箱：[email protected]

聯系地址：江蘇省昆山市城北路1288號

郵編：215300

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

技術參數

型號	RS290C	RS295C	RS380C	RS385C	RS390C	RS395C
機臺結構
一體式	-	-	●	●	-	-
分體式	●	●	-	-	●	●
氣浮回轉軸系
一級精度(0.025+0.0002H)μm	○	○	○	○	-	-
二級精度(0.05+0.0003H)μm	●	●	●	●	-	-
三級精度(0.1+0.0005H)μm	○	○	○	○	○	○
四級精度(0.15+0.001H)μm	○	○	○	○	●	●
承重23Kg	●	●	○	○	-	-
承重43Kg	○	○	●	●	-	-
承重65Kg	-	-	○	○	●	●
回轉直徑260mm	●	●	-	-	-	-
回轉直徑320mm	○	○	●	●	-	-
回轉直徑600mm	-	-	-	-	●	●
轉速	1.5-8轉可調
立柱系統
行程	220mm		320mm		620mm
電動驅動	●	●	●	●	●	●
鋼制立柱體	●	○	●	○	●	○
大理石立柱體	○	●	○	●	○	●
光柵分辨率	1μm	0.5μm	0.5μm		1μm	0.5μm
直線度	0.3μm/100mm		0.3μm/100mm	0.2μm/100mm	0.5μm/100mm
立柱對軸心線平行度	0.5μm/200mm		0.5μm/320mm	1μm/320mm	5μm/620mm
橫向系統
光柵分辨率	-	0.05μm	-	0.05μm	-	0.05μm
電動驅動	○	●	●	●	○	●
手動驅動	●	-	-	-	●	-
傳感器	電感傳感器
量程	600μm
最小分辨率	0.01μm
圓周采樣點	4096點/圈	8192點/圈	8192點/圈	16384點/圈	4096點/圈	8192點/圈
附件
精密調心調平工作臺φ150	●	●	○	○	-	-
精密調心調平工作臺φ180	○	○	●	●	-	-
精密調心調平工作臺φ240	-	-	○	○	●	●
標準玻璃半球	●	●	●	●	●	●
定標塊	●	●	●	●	●	●
直徑標準件	-	●	-	●	-	●
精密二號卡盤	○	○	○	○	-	-
精密三號卡盤	●	●	●	●	○	○
精密四號卡盤	○	○	○	○	●	●
測針φ2	●	●	●	●	●	●
測針φ1	○	○	○	○	○	○
測針φ4	○	○	○	○	○	○
備注：● 代表標配 ○ 代表選配 - 代表不可選

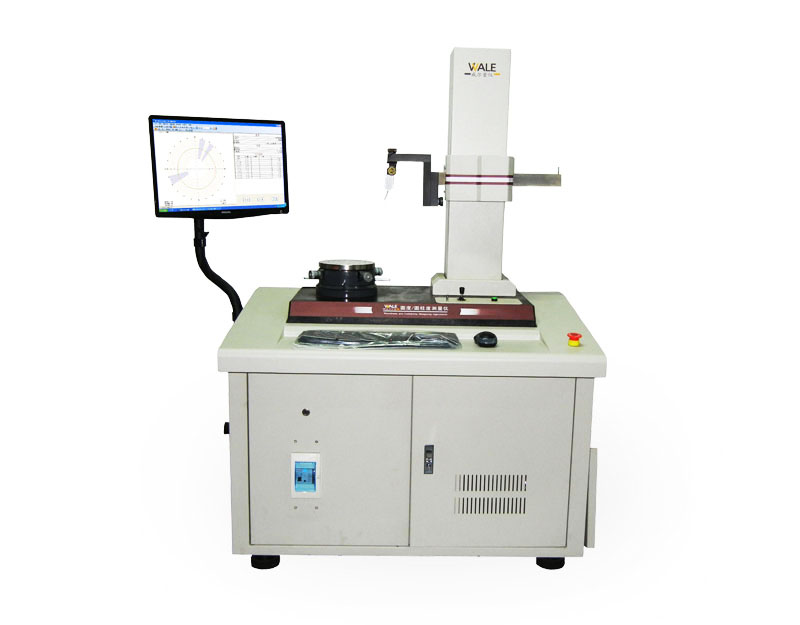

RS385C型圓柱度儀

一、RS385C型圓柱度儀概述
在功能上，RS385C型圓柱度儀采用的是多要素處理，測量結果準確。而且能進行錐形柱體的輪廓度評定。在操作方式上，RS385C型圓柱度儀實現了全數控，大大減少人為操作的誤差。

二、 技術特點
 ◆ 可評定錐形柱體的輪廓度
 ◆ 最先進的補償算法，對各軸精度均進行補償
 ◆ 氣浮運動軸系,精度保持長久
 ◆ 國內獨有的雙直線光柵保證高精度圓柱度測量
 ◆ 關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久
 ◆ 高精度采集控制系統，控制系統所有電路按軍品標準設計、生產及驗收，能在-70。C ～+70。C的溫度區間內穩定工作
 ◆ 模塊化設計使用戶維護成本降至最低
三、 測量能力
3.1、測量項目-與進口圓柱度儀（圓柱度測量儀）同樣的多要素測量方式
各種環形零件的圓度、圓柱度、錐度、直徑、同軸度、同心度、平行度、垂直度、跳動、圓柱體母線的直線度、圓柱體端面的跳動、平面度、直線度
圓度評定方式(4種)：最小區域法、最小二乘法、最小外接圓法、最大內切圓
圓度濾波檔位：1-500、1-250、1-150、1-50、1-15、3-16、15-500、15-250、
濾波形式：高斯（ISO標準）、2RC，可按要求定制最大1500rpa的濾波器
3.2、分析能力
波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析
四、技術規格

型號		RS385C
軸系精度		（±0.025+5H/10000）μm
立柱精度		0.30μm/100mm
立柱對軸心線平行度		1.2μm/200mm
傳感器量程/分辨率		最大量程600μm，最小分辨率0.01μm
R向光柵精度		0.05μm
Z向光柵分辨率		0.5μm
轉速		5轉/分鐘(1.5--8可調)
圓周采樣點		8192點/圈
測量范圍	承載	23Kg
	內徑	最小可選配1mm測針
	外徑	工作臺直徑Ф180mm，回轉直徑Ф320mm
	高度	320mm

五、配置

配置	數量	備注
回轉軸系	1	氣浮軸系
調整機構	1	方便快捷，直觀讀數
基礎平臺	1	防振基礎平臺
采集控制系統	1	保持業內領先
計算機	1	標配普通PC，可選配嵌入式計算機
中文軟件包	1	功能強大，操作人性化
進口光柵尺	2	R向和Z向均帶進口光柵
配件
校正標準件	1	2件/組
圓柱度校正棒	1
三維調心調平工作臺	1
定心夾盤	1
紅寶石測針	1	標配Ф2,可根據工件選配
空氣干燥機	1	選配

6、售后技術服務：
運輸方式及到達站港、費用負擔：供方負責將貨送到需方指定地點，費用由供方負責。
包裝標準、包裝物的供應與回收：木箱包裝、包裝物不回收。
驗收標準、方法、地點及期限：需方收到貨即按技術協議進行驗收，即將對數量，規格，表面瑕疵進行驗收，設備安裝調試完畢后三日內由雙方共同進行調試驗收，驗收合格后需方出具驗收報告。
解決合同糾紛的方式：雙方協商解決，如達不成解決協議，可向被告地所在人民法院提起訴訟。
質保期：從安裝驗收合格之日起12個月，但不超過發貨之日起15個月。在此期限內因我方原因造成的機器故障，負責免費維修。
質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。
公司負責為用戶免費提供計量測試技術咨詢服務。
公司以成本價終身為用戶提供設備保修服務。
如公司接到用戶設備故障請求服務電話，24小時響應，如有必要72小時內派技術人員赴現場解決問題。
公司備有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
公司負責以優惠價終身為用戶提供技術升級、改造等售后增值服務。
用戶所在地區如有我公司地區辦事處，其售后技術服務事宜由我公司地區辦事處全面負責。

產品簡介

RS系列圓柱度儀分為0系列和5系列，在結構上，0系列R向無光柵，在功能上，0系列比5系列少了直徑和錐度的測量功能。5系列采用的是多要素測量，測量結果準確。

在精度控制方面，RS圓柱度儀采用的是精密氣浮軸承為測量基準，各軸采用進口精密光柵計數，整機性能達到國家二級精度要求，部分產品型號的精度可達到國家一級標準。

測量功能

0系列：圓度、圓柱度，單一要是測量同軸度、同心度、平行度、垂直度、跳動、圓柱體母線直線度、圓柱體端面跳動、平面度、缺口剔除、波紋度、譜分析、波寬/波高分析

5系列：圓度、圓柱度、錐度、直徑，多要素測量同軸度、同心度、平行度、垂直度、跳動、圓柱體母線直線度、圓柱體端面跳動、平面度、缺口剔除、波紋度、譜分析、波寬/波高分析

應用行業

機械行業、汽配業、軸承行業、電機行業、大專院校及計量室等

產品配置表

型號 RS385C圓柱度儀{推薦型}
機臺結構
分體式	-	一體機	●
回轉軸系(氣浮主軸)
一級精度±0.0125μm	○	二級精度±0.025μm	●
三級精度±0.05μm	○	四級精度±0.075μm	○
承重23KG	○	承重43KG	●
承重65KG	○	回轉直徑260mm	-
回轉直徑320mm	●	回轉直徑600mm	-
轉速	1.5-8轉可調
立柱系統
行程	320mm	電動驅動	●
鋼制立柱體	○	大理石立柱體	●
光柵分辨率	0.5μm	直線度	0.2μm/100mm
立柱對軸心線平行度	1μm/320mm
橫向系統
光柵分辨率	0.05μm	電動驅動	●
手動驅動	-
傳感器(電感傳感器)
量程	600μm	最小分辨率	0.01μm
圓周采樣點	16384點/圈
附件
電腦	●	電腦桌	-
過濾器組件	●	定標塊	●
精密調心調平工作臺φ150	○	精密調心調平工作臺φ180	●
精密調心調平工作臺φ240	○	標準玻璃半球	●
直徑標準件	●	精密二號卡盤	○
精密三號卡盤	●	精密四號卡盤	○
測針φ2	●	測針φ1	○
測針φ4	○
備注：● 代表標配 ○ 代表選配 - 代表不可選

產品簡介

測量功能

應用行業

機械行業、汽配業、軸承行業、電機行業、大專院校及計量室等

產品配置表

型號 RS385C圓柱度儀{推薦型}
機臺結構
分體式	-	一體機	●
回轉軸系(氣浮主軸)
一級精度±0.0125μm	○	二級精度±0.025μm	●
三級精度±0.05μm	○	四級精度±0.075μm	○
承重23KG	○	承重43KG	●
承重65KG	○	回轉直徑260mm	-
回轉直徑320mm	●	回轉直徑600mm	-
轉速	1.5-8轉可調
立柱系統
行程	320mm	電動驅動	●
鋼制立柱體	○	大理石立柱體	●
光柵分辨率	0.5μm	直線度	0.2μm/100mm
立柱對軸心線平行度	1μm/320mm
橫向系統
光柵分辨率	0.05μm	電動驅動	●
手動驅動	-
傳感器(電感傳感器)
量程	600μm	最小分辨率	0.01μm
圓周采樣點	16384點/圈
附件
電腦	●	電腦桌	-
過濾器組件	●	定標塊	●
精密調心調平工作臺φ150	○	精密調心調平工作臺φ180	●
精密調心調平工作臺φ240	○	標準玻璃半球	●
直徑標準件	●	精密二號卡盤	○
精密三號卡盤	●	精密四號卡盤	○
測針φ2	●	測針φ1	○
測針φ4	○
備注：● 代表標配 ○ 代表選配 - 代表不可選
