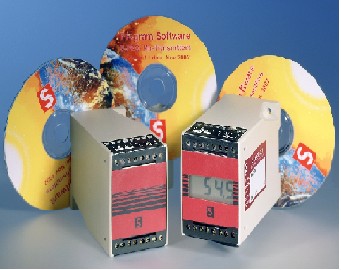

4線制導軌式變送器Mp87700

類別:環保熱工>>濕度變送器品牌:荷蘭

Mp87700是基于微處理器技術的4線制 (獨立電源供電) 溫度變送器，采用導軌安裝或墻壁安裝，可選電壓或電流輸出。獨立電源供電，各通道之間相互隔離，避免了接地故障或其它有關問題。

產品詳細信息

4線制導軌式變送器Mp87700的詳細介紹

產品尺寸:

產品特點:

Mp87700是基于微處理器技術的4線制 (獨立電源供電) 溫度變送器，采用導軌安裝或墻壁安裝，可選電壓或電流輸出。獨立電源供電，各通道之間相互隔離，避免了接地故障或其它有關問題。
所有設置可通過編程軟件設置
主要特點包括：最小量程小、完全隔離、傳感器斷線時可選輸出向上或向下過量程、可選電壓或溫度線性化以及可選直插式現場顯示表等。
它采用十分先進的微處理器技術以獲得高精度，可以接受8種熱電阻、12種熱電偶，以及毫伏或阻值信號。
高精度的、容易編程的Mp87700可用于不同的傳感器或量程范圍，因而可適應于各種應用場合。

基本規格:

安裝類型	墻壁安裝/導軌安裝
輸出信號	4-20或20-4mA
供電電壓	115/230Vac/10-40Vdc
電氣隔離	4-20或20-4mA
現場顯示:	可選
防暴等級	EEx ia IIC T6
輸入信號
熱電阻	Pt100,Pt500,Pt1000,Ni100,Ni500,Ni1000,Cu10,Cu100
熱電偶	B,C,D,E,J,K,L,N,R,S,T,U
毫伏
阻值	0-10k

其他規格:

RTD輸入	Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000, Cu10, Cu100
T/C輸入	K,J,L,T,U,E,R,S,B,C,D,N
mV輸入
Ohm輸入
最小量程	*見下表*
DC輸出	4...20 mA, 20...4 mA, 0…1V and 0…10V
線性化	On / Off
零點漂移	± 0.01%/°C or ±0.02°C/°C
量程漂移	± 0.005%/°C or ±0.01°C/°C
冷斷補償漂移	± 0.01°C/°C
RTD激勵電流	0.1 mA
RTD線性電阻	Max.500 Ω
線性電阻影響	0.001°C/Ω
T/C線性電阻	Max.10 kΩ
開路檢測	向上/ 向下過量程
啟動時間	20 sec.
預熱時間	5 min.
電壓影響	0.001 %/V
電氣隔離	500 VDC
環境溫度	-10 to 70°C (-4° to 160°F)
儲藏溫度	-20 to 100°C (-4° to 210°F)
外殼材質	工程塑料
外形尺寸	55 x 75 x 110 mm (2.16” x 2.9” x 4.3”)

供電電壓選項表

訂貨型號后綴	供電電壓
V1	230 VAC ±10%
V2	115 VAC ±10%
V3	24VDC （隔離）
V4	24 VAC
V5	12 VDC （隔離）
V6	12 VAC

傳感器量程范圍表

傳感器類型	最低溫度 °C	最高溫度 °C	最小量程 °C
K (NiCr-Ni)	-200	1370	50
J (Fe-CuNi)	-150	1200	50
L (DIN Fe-CuNi)	-150	900	50
T (Cu-CuNi)	-200	400	50
U (DIN Cu-CuNi)	-100	600	50
E (NiCr-CuNi)	-270	1000	50
S (Pt10%Rh-Pt)	0	1765	250
R (Pt13%Rh-Pt)	0	1765	250
B (Pt30%Rh-Pt6%Rh)	0	1820	600
Pt100 IEC751	-200	850	25
Pt500 IEC751	-200	850	25
Pt1000 IEC751	-200	850	25
Ni100 IEC751	-60	250	25
Ni500 IEC751	-60	250	25
Ni1000 IEC751	-60	250	25
Cu10	-200	250	25
Cu100	-200	250	25
C (W5%Re-W26%Re)	0	2300	150
D (W3%Re-W25%Re)	0	2300	150
N (NiCrSi-NiSiMg)	0	1300	50
mV	0	1000	10
Ohm	0	10000	100
